某兴趣小组想通过物块在斜面上运动的实验探究“合外力做功和物体速度变化的关系”．实验开始前，他们提出了以下几种猜想：①W∝ ，②W∝v，③W∝v² ． 他们的实验装置如图甲所示，PQ为一块倾斜放置的木板，在Q处固定一个速度传感器（用来测量物体每次通过Q点时的速度），每次实验，物体从不同初始位置处由静止释放．

同学们设计了以下表格来记录实验数据．其中L₁、L₂、L₃、L₄…代表物体分别从不同初始位置处无初速释放时初始位置到速度传感器的距离，v₁、v₂、v₃、v₄…表示物体每次通过Q点的速度．

实验次数	1	2	3	4	…
L	L1	L1	L3	L4	…
v	v1	v2	v3	v4	…

他们根据实验数据绘制了如图乙所示的L﹣v图象，并得出结论W∝v² ．

“验证机械能守恒定律”的实验中．如图甲是打点计时器打出的一条纸带，选取其中连续的计时点标为A、B、C…G、H、I，对BH段进行研究．

①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为．

②用刻度尺测量距离时如图（乙），读出A、C两点间距为 cm，B点对应的速度v_B=m/s（保留三位有效数字）；

③若H点对应的速度为v_H ， 重物下落的高度为h_BH ， 当地重力加速度为g，为完成实验，要比较 与大小（用字母表示）．

根据所学知识填空：

根据所学知识填空

下列说法正确的是（   ）

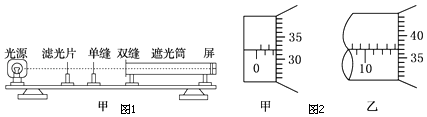

在“用双缝干涉测光的波长”实验中（实验装置如图1甲）：

图中游标卡尺和螺旋测微器的读数分别为mm和mm．

利用如图1实验装置探究重锤下落过程中重力势能与动能的转化问题．

①图2为一条符合实验要求的纸带，O点为打点计时器打下的第一点．分别测出若干连续点A、B、C…与 O点之间的距离h₁、h₂、h₃…．已知打点计时器的打点周期为T，重锤质量为m，重力加速度为g，可得重锤下落到B点时的速度大小为．

②取打下O点时重锤的重力势能为零，计算出该重锤下落不同高度h时所对应的动能E_k和重力势能E_p ． 建立坐标系，横轴表示h，纵轴表示E_k和E_p ， 根据以上数据在图3中绘出图线Ⅰ和图线Ⅱ．已求得图线Ⅰ斜率的绝对值k₁=2.94J/m，请计算图线Ⅱ的斜率k₂=J/m（保留3位有效数字）．重锤和纸带在下落过程中所受平均阻力与重锤所受重力的比值为（用k₁和k₂表示）．

读出游标卡尺的读数 cm．

如图（a）所示是利用双缝干涉测定单色光波长的实验装置，某同学在做该实验时，第一次分划板中心刻度对齐A条纹中心时（图1），游标卡尺的示数如图（3）所示，第二次分划板中心刻度对齐B条纹中心时（图2），游标卡尺的示数如图（4）所示，已知双缝间距为0.5mm，从双缝到屏的距离为1m，则图（3）中游标卡尺的示数为mm，可得相邻两明条纹的间距△x=mm；所测单色光的波长为m．

某同学在实验中用螺旋测微器测量金属丝的直径，某次测量示数如图所示，此示数为mm。



螺旋测微器和游标卡尺的示数如图（a）和图（b）所示。

由上图读得圆柱体的直径为mm，长度为cm。

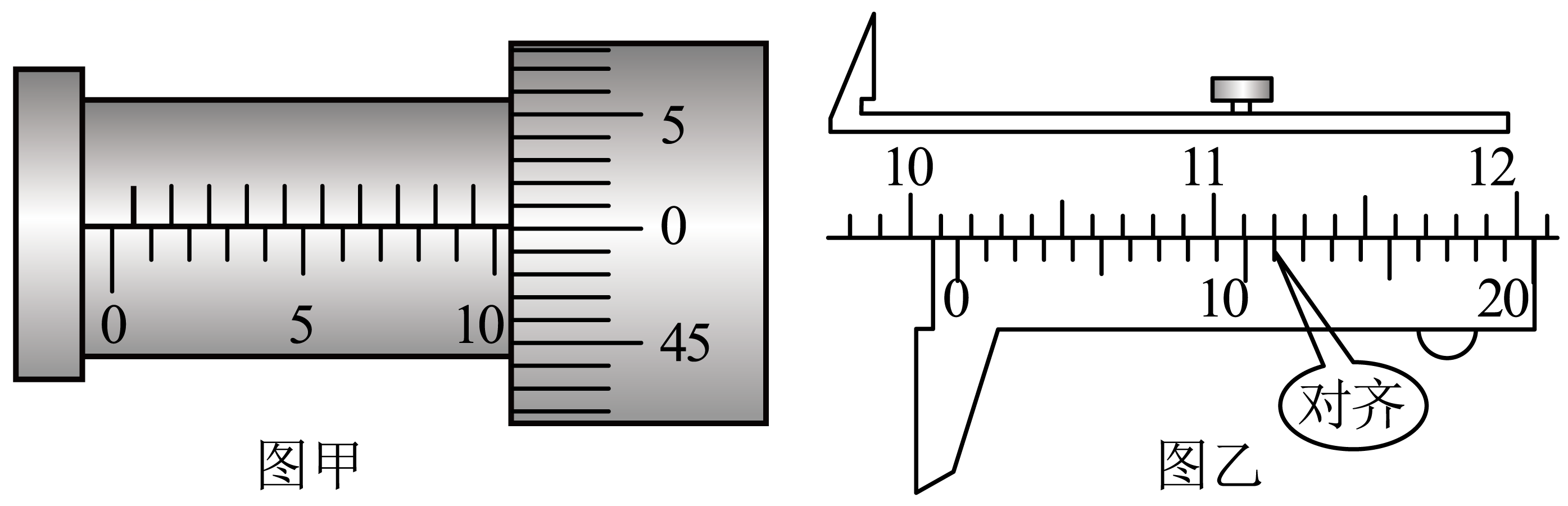

某同学利用螺旋测微器测量一金属板的厚度。该螺旋测微器测量金属板厚度时的示数如图甲所示，则所测金属板的厚度为mm。用游标卡尺测金属板的直径如图乙所示，则金属板直径为 cm。

下左图螺旋测微器读数为mm，下右图游标卡尺读数为mm。

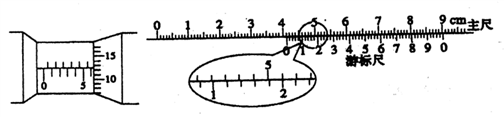

请读出下图给出的螺旋测微器和游标卡尺的示数．螺旋测微器的示数为mm，游标卡尺的示数cm．

研究小组欲测一新材料制成的均匀圆柱体的电阻率。步骤如下：

在实验室做物理实验时经常会用到测量长度的工具，选择用游标卡尺测量一小球的直径时，如图1所示，主尺的最小分度是1mm，游标上有20个小的等分刻度，此读数为mm；选择用螺旋测微器测量一根金属丝的直径，如图2所示，此读数为mm。

如图所示，甲图中螺旋测微器的读数为mm，乙图中游标卡尺（游标尺规格为20分度）的读数为cm．

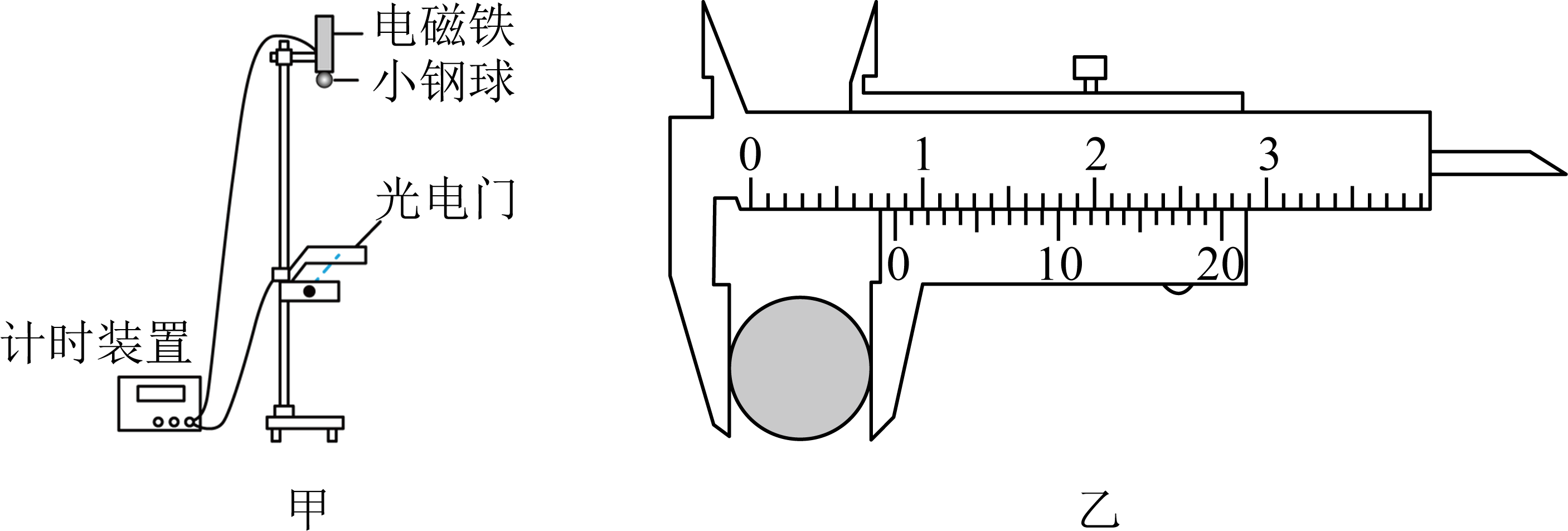

某物理实验小组用如图甲所示的装置测当地的重力加速度，主要步骤如下：让光滑小钢球从电磁铁下边缘自由下落，经过小球下方的光电门的水平细激光束时，光电计时器记录下小球的挡光时间Δt；测出小球直径d以及释放前小球球心到光电门的竖直距离为h。
