交变电流知识点题库

矩形线圈在匀强磁场中，绕垂直磁场方向的轴匀速转动时，线圈跟中性面重合的瞬间，下列说法中正确的是 ( )

A . 线圈中的磁通量为零 B . 线圈中的感应电动势最大 C . 线圈的每一边都不切割磁感线 D . 线圈所受到的磁场力不为零

目前，我国照明电路的电压瞬时值表达式为u=311sin100πtV，则我国照明电路的电压有效值与频率分别为（　　）

A . 220V，50Hz B . 311V，50Hz C . 220V，60Hz D . 311V，60Hz

变压器中与负载连接的叫线圈，与交流电源连接的叫线圈．

如图是某种正弦式交变电压的波形图，由图可确定该电压的（）

A . 周期是0.01 s B . 最大值是311 V C . 有效值是220 V D . 表达式为u=311sin100πtV

如图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中，绕垂直于磁场方向的固定轴OO，匀速转动，线圈的两端经集流环和电刷与电阻R=10Ω连接，与电阻R并联的交流电压表为理想电表，示数是10V．图乙是矩形线圈磁通量∅随时间t变化的图象．则（）

A . 电阻R上的电功率为20W B . 0.02s时R两端的电压瞬时值为零 C . R两端的电压u随时间t变化的规律是u=14.1cos100πt（V） D . 通过R的电流i随时间t变化的规律是i=cos50πt（A）

某发电厂输出的功率为200kW，输出电压为11kV．若采用220kV的高压输电，那么，升压变压器（不计变压器能量损失）的原线圈和副线圈的匝数比为；输电电流为A．

如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是( )

A . 原、副线圈匝数比为9∶1 B . 原、副线圈匝数比为1∶9 C . 此时a和b的电功率之比为9∶1 D . 此时a和b的电功率之比为1∶9

如图a所示，理想变压器原线圈通过理想电流表接在一交流电源的两端，交流电源输出的电压u随时间t变化的图线如图b所示，副线圈中接有理想电压表及阻值R＝10Ω的负载电阻。已知原、副线圈匝数之比为10∶1，则下列说法中正确的是（）

A . 电压表的示数为20V B . 电流表的示数为0.28 A C . 电阻R消耗的电功率为80W D . 通过电阻R的交变电流的频率为100 Hz

瑞典皇家科学院2018年10月2日宣布，将2018年诺贝尔物理学奖授予美国科学家阿瑟•阿什金、法国科学家热拉尔•穆鲁以及加拿大科学家唐娜•斯特里克兰，以表彰他们在激光物理学领域的突破性贡献。阿什金发明的光镊工具能够“夹”住微小如原子、病毒以及活细胞等物体。穆鲁和斯特里克兰发明了“啁啾（zhōu jiū）脉冲放大”技术。“啁啾”出自唐诗“到大啁啾解游飏，各自东西南北飞”，形容鸟的鸣叫。“啁啾脉冲放大”技术其原理为：将一段短脉冲在时域上展宽，然后放大，再进行压缩。此项技术已经成为高强度激光的标准，应用于众多领域。则下列关于激光的说法合理的是（）

A . 某激光器产生超短脉冲时长为2.0×10^-13s，能量为1.0J，则此激光超短脉冲的功率为5.0×10¹³W B . 短脉冲激光测速是对被测物体进行两次有特定时间间隔的激光测距，测得在该时间段内被测物体的移动距离，从而得到被测物体的移动速度。激光测速选取的时间间隔越长，测得物体移动的瞬时速度越准确 C . “啁啾”来源于鸟鸣，意即频率变化，“啁啾脉冲”技术中的短脉冲激光瞬时频率随时间的变化而变化 D . 利用光学镊子捕获活体细菌时，红外激光光镊比绿色激光光镊更容易杀死活体细菌

矩形线圈在匀强磁场中匀速转动，产生交变电流的图象如图所示，由图可知（）

A . 在t₁和t₃时刻线圈平面与磁场方向垂直 B . 在t₂和t₄时刻穿过线圈的磁通量变化最快 C . 从t₂时刻到t₄时刻，穿过线圈横截面的电量为零 D . 若线圈转动周期为0.02秒，则1秒内电流方向改变100次

如图所示，电阻不计的正方形导线框abcd处于匀强磁场中，线框绕中心轴OO′匀速转动时，产生的电动势e＝200 $\text{[math]}$ cos (100πt) V。线框的输出端与理想变压器原线圈相连，副线圈连接着一只“20 V、8 W”的灯泡，且灯泡能正常发光，电路中熔断器熔断电流为0.4 $\text{[math]}$ A，熔断器与输电导线的电阻忽略不计。下列判断正确的是（）

A . t＝0 s时刻的线框中磁通量变化率最大 B . 理想变压器原、副线圈匝数之比为10∶1 C . 若副线圈两端并联多只“20 V、8 W”的灯泡，则最多不能超过10只 D . 若线框转速减半，产生的电动势e＝100 $\text{[math]}$ cos (100πt) V

如图所示，理想变压器原副线圈的匝数比为22 :5，b是原线圈的中心抽头，电压表和电流表均为理想电表，R₁为光敏电阻（随光照强度增加电阻变小），R₂为25Ω定值电阻，D为二极管。从某时刻开始单刀双掷开关掷向a，原线圈接 $\text{[math]}$ 的交流电，则下列说法中正确的是( )

A . 通过R₂的电流为1A B . 单刀双掷开关由a扳到b，R₂产生的热量是原来的两倍 C . 单刀双掷开关由a扳到b，电压表和电流表的示数都变大 D . 光照强度变强时，电压表示数不变，电流表的示数变小

如图表示一交变电流随时间变化的图像，此交变电流的有效值为（）

A . 3A B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

如图所示四个电路，能够实现升压的是（）

A .

B .

C .

D .

如图所示，理想变压器的原线圈接入 $\text{[math]}$ 的交变电压，副线圈对“220V880W”的用电器R_L供电，该用电器正常工作。由此可知（）

A . 原、副线圈的匝数比为 $\text{[math]}$ B . 交变电压的频率为100Hz C . 原线圈中电流的有效值为4A D . 变压器的输入功率为880W

无线充电技术有可做到设备隐形，设备磨损率低，应用范围广等优点，现在部分手机已经可以无线充电，其中一种无线充电主要通过在充电器面板和手机背面各安装一个线圈来实现，如图所示。关于这种手机无线充电技术，下列说法正确的是（　　）

图片_x0020_100001

A . 这种无线充电利用的原理主要是自感，类似于变压器 B . 若充电器线圈中通恒定电流，则手机线圈中将产生恒定电流 C . 若充电器线圈中通正弦交变电流，则手机线圈中将产生交变电流 D . 若充电器线圈中电流均匀增加，则手机线圈中电流一定均匀增加

远距离输电时，在输送功率不变的条件下，下列说法正确的是（　　）

A . 提高输电电压，能减小输电电流，提高输电效率 B . 提高输电电压，势必增大输电导线上的电流 C . 提高输电电压，势必增大输电导线上能量的损耗 D . 只有增大导线的电阻，才能减小输电电流，提高输电效率

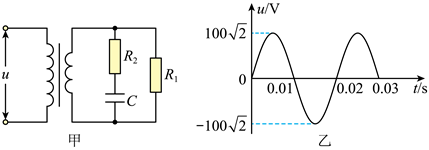

如图甲所示的电路中，变压器为理想变压器，定值电阻R₁=R₂=10Ω，C为电容器，在变压器原线圈输入如图乙所示的正弦交流电压，电阻R₁消耗的功率为40W，电容器不会被击穿，则（　　）

A . 变压器原副线圈的匝数比为5∶1 B . 变压器原副线圈的匝数比为4∶1 C . 仅增大变压器输交流电的频率，R₁、R₂消耗的功率均不变 D . 仅增大变压器输入交流电的频率，R₁消耗的功率不变、R₂消耗的功率增大

如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图乙中曲线b所示，则下列说法正确的是（　　）

A . 曲线b表示的交变电动势有效值为 $\text{[math]}$ V B . 曲线ab对应的线圈转速之比为2∶3 C . 曲线a表示的交变电动势频率为50Hz D . t=3×10^－2s时曲线a对应线框的磁通量最大

如图，一个电阻为r、边长为L的正方形线圈 $\text{[math]}$ 共N匝，线圈在磁感应强度为B的匀强磁场中绕垂直于磁感线的轴 $\text{[math]}$ 以角速度 $\text{[math]}$ 匀速转动，外电路电阻为R，其它电阻不计。则（）

A . 线圈转动过程中每次经过图示位置时电流不改变方向 B . 线圈转动过程中感应电动势的最大值为 $\text{[math]}$ C . 不考虑能量损失，线圈转一周外力做功为 $\text{[math]}$ D . 线圈转动过程中电流表和电压表都有示数为0的时刻
