交变电流 知识点题库

如图所示,三只完全相同的小灯泡1、2、3分别与三种不同的电学元件a、b、c相连,接在交流电源上。现使交流电频率增大,发现各灯的亮度变化情况是:灯1变暗,灯2变亮,灯3不变。则a、b、c三种元件可能是(   )

A . a为电阻,b为电容器,c为电感线圈 B . a为电阻,b为电感线圈,c为电容器 C . a为电容器,b为电感线圈,c为电阻 D . a为电感线圈,b为电容器,c为电阻
三相交流发电机的三个线圈中A相的电压为U311SIn100πtV,那么()

A . 三个线圈中交流电的频率都是50Hz B . t=0时,其他两个线圈的输电电压为零 C . 若按Y形接法,任意两线间的电压的最大值为380V D . 若按△形接法,任意两线间的电压的有效值为380V
交流发电机线圈电阻r=1Ω,用电器电阻R=9Ω,电压表示数为9V,如图所示,那么该交流发电机(   )

A . 电动势的峰值为10 V B . 交流发电机线圈自中性面转过90°的过程中的平均感应电动势为 V C . 交流发电机线圈通过中性面时电动势的瞬时值为10 V D . 电动势的有效值为9 V
如图所示,电感L的电感很大,电源内阻不可忽略,A、B是完全相同的两只灯泡,当开关S闭合时,下列判断正确的是(   )

A . 灯A比灯B先亮,然后灯A熄灭 B . 灯B比灯A先亮,然后灯B逐渐变暗 C . 灯A与灯B一起亮,而后灯A熄灭 D . 灯A与灯B一起亮,而后灯B熄灭
如图所示是小型交流发电机的示意图,线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动,线圈的匝数为n、电阻为r,外接电阻为R,交流电流表A.线圈从图示位置(线圈平面平行于电场方向)开始转过 时的感应电流为I.下列说法中正确的有(   )

A . 电流表的读数为2I B . 转动过程中穿过线圈的磁通量的最大值为 C . 从图示位置开始转过 的过程中,通过电阻R的电荷量为 D . 线圈转动一周的过程中,电阻R产生的热量为
在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则(   )

A . t=0.005 s时线框的磁通量变化率为零 B . t=0.01 s时线框平面与中性面重合 C . 线框产生的交变电动势有效值为311 V D . 线框产生的交变电动势频率为100 Hz
如图所示,L1和L2是输电线,用电压互感器和电流互感器测输电功率.若已知甲的两线圈匝数比为50:1,乙的两线圈匝数比为1:20,并且已知加在电压表两端的电压为220V,通过电流表的电流为5A,则(  )


A . 甲是电压互感器,乙是电流互感器,输电线的输送功率为1.21×107W B . 乙是电压互感器,甲是电流互感器,输电线的输送功率为1.21×107W C . 甲是电压互感器,乙是电流互感器,输电线的输送功率为1.1×106W D . 乙是电压互感器,甲是电流互感器,输电线的输送功率为1.1×106W
某一交变电流的电流变化如图所示,该交变电流的有效值为(   )

A . A B . 3.5 A C . 5A D . 7 A
如图所示为一台小型发电机的示意图,单匝线圈逆时针转动。若从中性面开始计时,产生的电动势随时间的变化规律如图乙所示。已知外接灯泡的电阻为18Ω,其余电阻不计。

图片_x0020_100012

  1. (1) 写出灯泡两端的瞬时电压的表达式;
  2. (2) 求转动过程中穿过线圈的最大磁通量;
  3. (3) 求线圈匀速转动一周的过程中,外力所做的功W.
如图所示,理想变压器原、副线圈的匝数之比 原线圈回路中的电阻A与副线圈回路中的电阻B的阻值相等, 两端加一定的交变电压U后两电阻消耗的功率之比 为(   )

图片_x0020_1756032091

A . 4:1 B . 1:4 C . 16:1 D . 1:16
一交流电源,电压u=220 sin100πt(V),通过理想变压器对电路供电,电路如图所示。已知原副线圈匝数比为4:1,灯泡的额定功率为55W,排气扇电机线圈的电阻为1Ω,电流表的示数为3A,用电器均正常工作,电表均为理想电表,则(   )

A . 电压表的示数为880V B . 电动机的发热功率为4W C . 电动机的电功率为106W D . 通过保险丝的电流为12A
某一交流的方向每秒钟改变100次,则它的周期和频率分别是(    )
A . 0.01s和50Hz B . 0.01s和100Hz C . 0.02s和50Hz D . 0.02s和100Hz

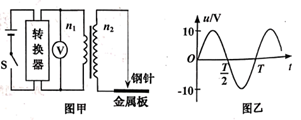

图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n1、n2。当变压器副线圈电压的瞬时值大于5000V时,就会在钢针和金属板间引发电火花进而点燃气体。以下判断正确的是(   )

图片_x0020_100008

A . 电压表的示数等于3V B . 电压表的示数等于10V C . 实现点火的条件之一是 D . 实现点火的条件是钢针和金属板紧密接触
如图甲所示,理想变压器原、副线圈匝数比为8:1,原线圈通以图乙所示的交流电后,理想电流表 示数为0.6A,副线圈串联了电阻可忽略的熔断器、理想电流表 、用电器R以及虚线框内的某电路器件,电路处于正常工作状态。则下列说法中错误的是(  )

图片_x0020_1274206810

A . 原线圈两端电压的瞬时值表达式 B . 若原线圈输入电压改为 的恒定电压,则 示数将增大 C . 熔断器的熔断电流应该不小于4.8A D . 若输入的交流电频率减小,发现 示数增大,则虚线框内可能是电感器

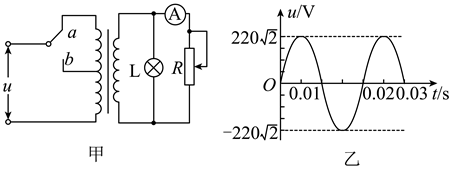

如图甲所示,b为理想变压器原线圈的中心抽头,电流表为理想交流电表,在原线圈两端加上如图乙所示的交变电压,则下列说法正确的是(   )

A . 原线圈输入电压瞬时值的表达式为 B . 仅将单刀双掷开关由a扳到b,电流表的示数变小 C . 仅将滑动变阻器的滑片向上移,灯泡L的亮度将不变 D . 仅将单刀双掷开关由a扳到b,变压器的输入功率变小
小型交流发电机的矩形金属线圈在匀强磁场中匀速转动,产生的感应电动势随时间变化的关系是正弦函数。将发电机与一个标有“6 V、6 W"的小灯泡连接形成闭合回路,不计电路的其他电阻。当线圈的转速为n=5 r/s 时,小灯泡恰好正常发光,则电路中电流的瞬时值表达式为(     )
A . i= sin 5t(A) B . i= sin 10πt( A) C . i= sin 5t(A) D . i=  sin 10πt( A)
如图为一个小型交流发电机的原理图,其矩形线圈的面积为S,共有n匝,线圈总电阻为r,可绕与磁场方向垂直的固定对称轴OO'转动,线圈处于磁感应强度为B的匀强磁场中,线圈在转动时可以通过滑环和电刷保持与外电路电阻R的连接,外电路中-理想交流电流表与R串联。在外力作用下线圈以恒定的角速度 绕轴OO'匀速转动。(不计转动轴及滑环与电刷的摩擦)

  1. (1) 推导发电机线圈产生感应电动势最大值的表达式Em=nBS
  2. (2) 求线圈匀速转动过程中电流表的示数;
  3. (3) 求线圈匀速转动N周过程中线圈上产生的焦耳热。
我国的特高压输电技术独步全球,有着重大的经济和社会效益。如图为远距离特高压输电的示意图,图中变压器均为理想变压器,若电厂输出电压为u1=5 500  sin 100πt(V),电流为I1=500A,在电能输送过程中,输送的电功率一定,输电线电阻一定,在输电线上因发热损失的电功率为P , 下列判断正确的是(    )

A . P与U3的平方成正比 B . U2I2= 2.75×106W C . I2<500 A D . 用户得到的交变电流的频率为50 Hz

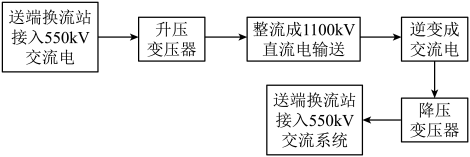

我国己投产运行的1100kV特高压直流输电工程是目前世界上电压等级最高、输送距离最远、技术水平最先进的输电工程,输电容量可达1200万千瓦。输电的简化流程可用下图展示。若直流输电的线路电阻为10Ω;变压、整流过程中的电能损失忽略不计;直流和交流逆变时有效值不发生改变。当直流线路输电的电流为时,下列说法正确的是(   )

A . 输电功率为 B . 输电导线上损失的功率为 , 损失的电压为50kV C . 降压变压器匝数比应小于3:1 D . 若保持输送功率不变,用550kV输电,用户得到的功率比1100kV输电时减少

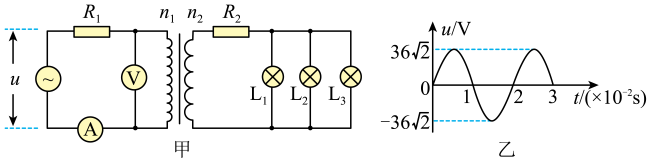

如图甲所示,理想变压器原、副线圈的匝数比为n1:n2=2:l,L1、L2、L3为三只规格均为“6 V,2W”的灯泡,各电表均为理想交流电表,定值电阻R1=8Ω。输入端交变电压u随时间t变化的图像如图乙所示,三只灯泡均正常发光,则(   )

A . 电压u的瞬时值表达式为 B . 电压表的示数为32 V C . 电流表的示数为1 A D . 定值电阻R2= 10Ω
