交变电流 知识点题库

把220V的正弦交流电压加在440Ω的电阻上，该电阻上（　　）

如图为学校配电房向各个教室的供电示意图，T为理想变压器，V₁、A₁为监控市电供电端的电压表和电流表，V₂、A₂为监控校内变压器的输出电压表和电流表，R₁、R₂为教室的负载电阻，V₃、A₃为教室内的监控电压表和电流表，配电房和教室间有相当长的一段距离，则当开关S闭合时（）

一小型水电站，其交流发电机的输出功率为1000kW ， 输出电压为1000V ， 在输电过程中，要求输电线能量损耗不大于4%，已知输电线电阻为16Ω，用户降压变压器的输出电压为240V ， 求输电线路中升压变压器与降压变压器的变压比各多大？

如图乙所示，在AB间接入甲图所示正弦交流电，通过理想变压器和二极管D₁、D₂给阻值R=20Ω的纯电阻负载供电，已知D₁、D₂为相同的理想二极管，正向电阻为0，反向电阻无穷大，变压器原线圈n₁=110匝，副线圈n₂=20匝，Q为副线圈中心抽头，为保证安全，二极管的反向耐压值至少为U₀ ， 设电阻R上消耗的热功率为P，则有（   ）

如图为某交流发电机和外接负载的示意图，发电机电枢线圈abdc为n=500匝的矩形线圈，其中ac长为L₁=10cm，ab长为L₂=5cm．线圈绕垂直于磁场的轴OO′在磁感强度为B=0.2T的匀强磁场中以ω=200rad/s的角速度匀速转动（不计一切摩擦），线圈总电阻为r=2.0Ω，外电路负载电阻为R=8.0Ω．试求：

某水电站，用总电阻为5Ω的输电线给940km外的用户送电，其输出电功率是3×10⁶kW。现用500kV电压输电，则下列说法正确的是( )

一小型水电站，其交流发电机的输出功率为1000千瓦，输出电压为1000伏，在输电过程中，要求能量损耗为4%，已知输电线电阻为16欧，用户降压变压器的输出电压为240伏，求送电线路中，升压变压器与降压变压器的变压比各多大？

一交流电压为u＝100 sin (100πt)V，由此表达式可知(   )

如图1所示，理想变压器的原线圈接有保险丝FU，其熔断电流为6A，副线圈接有阻值为R₀=10Ω的定值电阻、铭牌上标有“100V　50W”字样的灯泡以及最大阻值为400Ω的滑动变阻器R。现在原线圈的ab间接如图2所示的交流电源，当滑动变阻器的滑片处在中点时，灯泡恰好正常发光，则下列说法正确的是（   ）

如图所示，理想变压器原线圈串联一个定值电阻 之后接到交流电源上，电压表 的示数 恒定不变，电压表 和 的示数分别用 和 表示，电流表A的示数用Ⅰ表示，所有电表都可视为理想电表。当滑动变阻器R的滑片P向上滑动时，下列说法正确的是（     ）

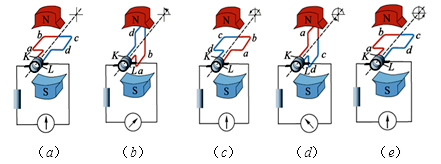

如图所示，（a）→（b）→（c）→（d）→（e）过程是交流发电机`发电的示意图，线圈的ab边连在金属滑环K上，cd边连在金属滑环L上，用导体制成的两个电刷分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接．下列说法正确的是（   ）

如图所示为远距离输电的原理示意图。发电机输出的功率为P，升压变压器副线圈的电压为U₁ ， 输电线上的总电阻为R，变压器为理想变压器。则下列说法正确的是（   ）

交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO′匀速转动。一台小型发电机的线圈共220匝，线圈面积S＝0.05m² ， 线圈转动的频率为50Hz，线圈内阻不计，磁场的磁感应强度B＝ T。为了用此发电机产生的交变电流带动两个标有“220V，11kW”字样的电动机正常工作，需在发电机的输出端a、b与电动机之间接一个理想变压器，电路如图所示。求：

某理想变压器原线圈 的匝数 匝，副线圈 的匝数 匝，原线圈接在 的交流电源上，副线圈中“ ， ”的灯泡 恰好正常发光，电阻 。则下列结论正确的是（   ）

某交流发电机的输出电压随时间变化的图象如图所示，输出功率是20kW，现用5000V高压输电，输电线上的总电阻是40Ω，再利用 的降压变压器降压后供给用户，则下列说法正确的是（  ）

如图所示，单匝直角三角形导线框OMN在匀强磁场中以ON所在的直线为轴匀速转动，角速度为w，已知OM边长为l，∠MON=θ，匀强磁场垂直于ON向右，磁感应强度大小为B，则下列说法正确的是(     )

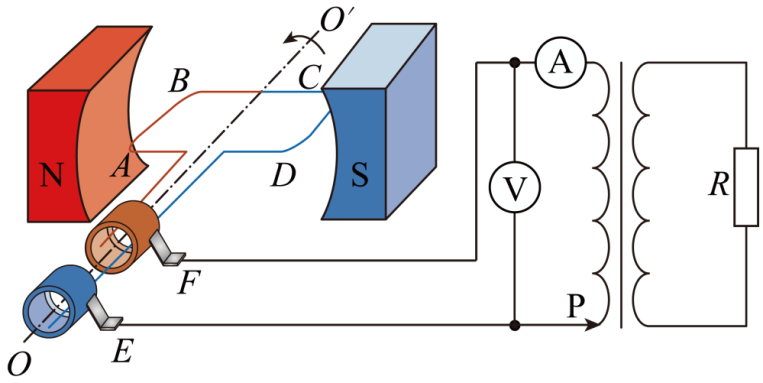

如图所示，面积为0.01m²、内阻不计的200匝矩形线圈ABCD，绕垂直于磁场的轴OO′匀速转动，转动的角速度为200rad/s，匀强磁场的磁感应强度为T。矩形线圈通过滑环与理想变压器相连，触头P可移动，副线圈所接电阻R＝100Ω，电表均为理想交流电表。当线圈平面与磁场方向平行时开始计时。下列说法正确的是（   ）

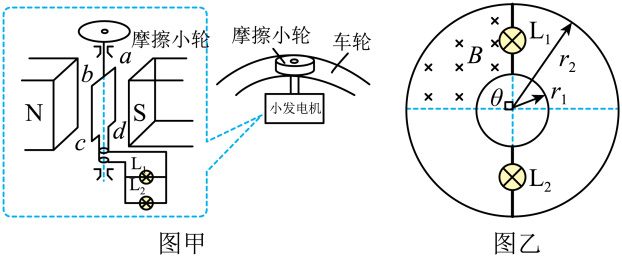

为了提高自行车夜间行驶的安全性，小明同学设计了两种发电装置为车灯供电。

方式一：如图甲所示，固定磁极N、S在中间区域产生匀强磁场，磁感应强度 ， 矩形线圈abcd固定在转轴上，转轴过ab边中点，与ad边平行，转轴一端通过半径的摩擦小轮与车轮边缘相接触，两者无相对滑动。当车轮转动时，可通过摩擦小轮带动线圈发电，使、两灯发光。已知矩形线圈N=100匝，面积 ， 线圈abcd总电阻 ， 小灯泡电阻均为。

方式二：如图乙所示，自行车后轮由半径的金属内圈、半径的金属外圈（可认为等于后轮半径）和绝缘辐条构成。后轮的内、外圈之间沿同一直径接有两根金属条，每根金属条中间分别接有小灯泡、 ， 阻值均为。在自行车支架上装有强磁铁，形成了磁感应强度、方向垂直纸面向里的“扇形”匀强磁场，张角。

以上两方式，都不计其它电阻，忽略磁场的边缘效应。求：

如图所示，电阻不计的矩形线圈中，面积S为、匝数N=100匝。线圈在磁感应强度的匀强磁场中绕垂直于磁场的转轴以转速匀速转动，并与理想变压器相连，变压器副线圈接入一只额定电压为的灯泡，灯泡恰好正常发光。求：

如图所示，单匝闭合矩形导线框abcd电阻为R，ef为线框与磁场边界的交点， 。线框绕过ef的轴以角速度匀速转动，从图示位置开始计时，若匀强磁场的磁感应强度为B，下列说法正确的是（   ）
