电磁感应中磁变类问题 知识点题库

如图所示，PQRS为一正方形导线框，它以恒定的速度向右进入以MN为边界的匀强磁场，磁场方向垂直于线框平面，MN线与线框的边成45°角，E、F分别为PS和PQ的中点，关于线圈中的感应电流，正确的说法是（ ）

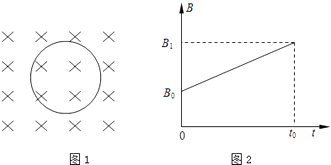

如图1所示，图甲是电阻为R半径为r的金属圆环，放在匀强磁场中，磁场与圆环所在平面垂直，图乙是磁感应强度B随时间t的变化关系图像（B₁ B₀ t₀均已知），求：

如图甲，100匝的线圈，横截面积是0.1m² ， 线圈两端A，B与一个理想电压表相连．线圈中有垂直纸面向里的磁场，磁场的磁感应强度按图乙规律变化，则（   ）

如图甲所示，光滑导轨水平放置在与水平方向夹60度角斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示（规定斜向下为正方向），导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是（   ）

轻质细线吊着一质量为m=0.32kg，边长为L=0.8m、匝数n=10的正方形线圈总电阻为r=1Ω．边长为 的正方形磁场区域对称分布在线圈下边的两侧，如图甲所示．磁场方向垂直纸面向里，大小随时间变化如图乙所示，从t=0开始经t₀时间细线开始松弛，g=10m/s² ． 求：

如图a所示，一个500匝的线圈的两端跟R=99Ω的电阻相连接，置于竖直向下的匀强磁场中，线圈的横截面积是20cm² ， 电阻为1Ω，磁场的磁感应强度随时间变化的图象如图b所示．

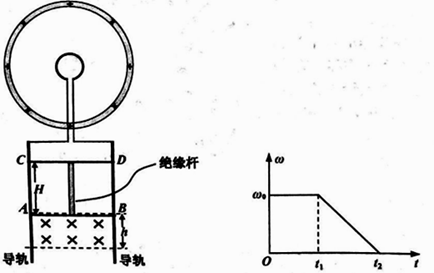

如图所示，竖直面内有一圆形小线圈，与绝缘均匀带正电圆环同心放置。带电圆环的带电量为Q，绕圆心作圆周运动，其角速度ω随时间t的变化关系如图乙所示(图中ω₀、t₁、t₂为已知量)。线圈通过绝缘导线连接两根竖直的间距为l的光滑平行金属长导轨，两导轨间的矩形区域内存在垂直纸面向里的水平匀强磁场，磁场的上下边界间距为h，磁感应强度大小恒为B。“工”字形构架由绝缘杆固连间距为H(H＞h)的水平金属棒AB、CD组成，并与导轨紧密接触。初始时锁定“工”字形构架，使AB棒位于磁场内的上边沿，t₁时刻解除锁定，时刻开始运动。已知“工”字形构架的质量为m，AB棒和CD棒离开磁场下边沿时的速度大小均为v，金属棒AB、CD和圆形线圈的电阻均为R，其余电阻不计，不考虑线圈的自感。求：

如图所示，线圈内有理想边界的磁场，当磁场以B=（2-2t）T的规律变化时，有一带质量为10^-5kg的带电的粒子静置于平行板（两板水平放置）电容器中间，设线圈的面积为0.1m² ． 则：

如图所示，截面积为0.2 m²的100匝圆形线圈A处在变化的磁场中，磁场方向垂直纸面，其磁感应强度B随时间t的变化规律如图乙所示，设垂直纸面向外为B的正方向．R₁＝4 Ω，R₂＝6 Ω，C＝30 μF，线圈的内阻不计，求电容器上极板所带电荷量并说明正负．

如图所示，匝数n＝100匝、截面积S＝0.2 m²、电阻r＝0.5 Ω的圆形线圈MN处于垂直纸面向里的匀强磁场内，磁感应强度随时间按B＝0.6＋0.02t(T)的规律变化．处于磁场外的电阻R₁＝3.5 Ω，R₂＝6 Ω，电容C＝30 μF，开关S始终闭合．求：

如图（甲）所示，磁感应强度为B的匀强磁场垂直于纸面，在纸面内固定一条以O点为圆心、半径为L的圆弧形金属导轨，长也为L的导体棒OA绕O点以角速度ω匀速转动，棒的A端与导轨接触良好，OA、导轨、电阻R构成闭合电路．

如图所示，金属圆环轨道MN、PQ竖直放置，两环之间ABDC内（含边界）有垂直纸面向里的匀强磁场，磁感应强度为B₀ ， AB水平且与圆心等高，CD竖直且延长线过圆心。电阻为r，长为2l的轻质金属杆，一端套在内环MN上，另一端连接质量为m的带孔金属球，球套在外环PQ上，且都与轨道接触良好。内圆半径 ，外圆半径 ，PM间接有阻值为R的电阻，让金属杆从AB处无初速释放，恰好到达EF处，EF到圆心的连线与竖直方向成θ角。其它电阻不计，忽略一切摩擦，重力加速度为g。求：

如图所示，金属圆环放置在水平桌面上，一个质量为m的圆柱形永磁体轴线与圆环轴线重合，永磁体下端为N极，将永磁体由静止释放永磁体下落h高度到达P点时速度大小为v，向下的加速度大小为a，圆环的质量为M，重力加速度为g，不计空气阻力，则（  ）

如图甲所示，在水平面上固定有长为L=2m、宽为d=0.5m的光滑金属“U”型导轨，导轨右端接有R=1Ω的电阻，在“U”型导轨右侧l=1m范围内存在垂直纸面向里的匀强磁场，且磁感应强度随时间变化规律如图乙所示．在t=0时刻，质量为m=0.1kg、内阻r=1Ω导体棒ab以v₀=1m/s的初速度从导轨的左端开始向右运动，导轨的电阻忽略不计，g取10m/s² ．

如图甲所示，固定闭合线圈abcd处于方向垂直纸面向外的磁场中，磁感线分布均匀，磁场的磁感应强度大小B随时间t的变化规律如图乙所示，则下列说法正确的是（   ）

如图甲所示，有一质量为 kg，边长为 m、匝数 的正方形线圈用轻质绝缘细线吊着，其总电阻为 ，线框的一半处于水平方向匀强磁场中，磁场的磁感应强度大小随时间变化如图乙所示， 时刻细线开始松弛，g取 ，求：

一环形线圈固定在匀强磁场中，磁感线总是垂直线圈平面（即垂直于纸面），t = 0时刻磁场方向如图甲所示。磁感应强度B随时间t变化的关系如图乙所示。若环形线圈电阻恒定，绕线圈顺时针方向为感应电流i的正方向，则下图中能正确反映线圈中感应电流i随时间t的变化关系的是（  ）

轻质细线竖直吊着一质量为、边长为、匝数的正方形线圈 ， 线圈总电阻为。边长为的正方形匀强磁场区域对称分布在线圈下边的两侧，如图（甲）所示。磁场方向垂直纸面向里，磁感应强度大小随时间变化如图（乙）所示，取。求：

如图所示，线圈匝数为n，横截面积为S，线圈中有水平向左的匀强磁场，磁感应强度随时间的变化规律为。下列说法正确的是（   ）

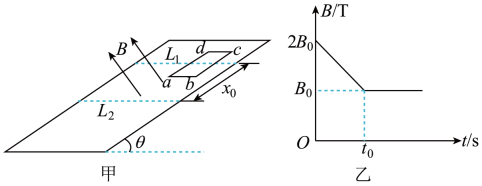

如图甲，倾角为θ的光滑斜面固定在地面上，空间存在垂直斜面向上的匀强磁场，直线L₁和L₂为磁场的上、下边界，磁场的磁感强度B随时间t变化的规律如图乙所示。质量为m、电阻为R的单匝矩形线框abcd有一半处在磁场中，0~t₀时间内线框在外力作用下处于静止状态，t₀时刻撤去外力，线框沿斜面向下运动，线框离开磁场前已经做匀速运动，ab=l，bc=2l，L₁和L₂之间的距离为x₀ ， 重力加速度为g。求∶
