电磁感应中磁变类问题 知识点题库

如图所示,PQ和MN为水平平行放置的金属导轨,相距L=1m．PM间接有一个电动势为E=6V,内阻r=1Ω的电源和一只滑动变阻器．导体棒ab跨放在导轨上,棒的质量为m=0.2kg,棒的中点用细绳经定滑轮与物体相连,物体的质量M=0.3kg．棒与导轨的动摩擦因数为μ=0.5(设最大静摩擦力与滑动摩擦力相等,导轨与棒的电阻不计,g取10m/s²),匀强磁场的磁感应强度B=2T,方向竖直向下,为了使物体保持静止,滑动变阻器连入电路的阻值不可能的是(     )

如图所示，匝数N=100匝、截面积S=0.2m²、电阻r=0.5Ω的圆形线圈MN处于垂直纸面向里的匀强磁场内，磁感应强度随时间按B=0.6+0.02t（T）的规律变化，处于磁场外的电阻R₁=3.5Ω，R₂=6Ω，电容C=30μF，开关S开始时未闭合，求：

截面积为0.2m²的100匝圆形线圈A处在匀强磁场中，磁场方向垂直线圈平面向里，如图所示，磁感应强度正按 =0.02T/s的规律均匀减小，开始时S未闭合．R₁=4Ω，R₂=6Ω，C=30µF，线圈内阻不计．求：

轻质细线吊着一质量为m=0.32kg，边长为L=0.8m、匝数n=10的正方形线圈总电阻为r=1Ω．边长为 的正方形磁场区域对称分布在线圈下边的两侧，如图甲所示．磁场方向垂直纸面向里，大小随时间变化如图乙所示，从t=0开始经t₀时间细线开始松弛，g=10m/s² ． 求：

等离子气流由左方连续以v₀射入P₁和P₂两板间的匀强磁场中，ab直导线与P₁、P₂相连接，线圈A与直导线cd连接．线圈A内有随图2所示的变化磁场，且磁场B的正方向规定为向左，如图1所示，则下列叙述正确的是（　　）

如图所示，条形磁铁用细线悬挂于O点，一金属圆环放置在O点正下方的水平绝缘桌面上．现将磁铁拉至左侧某一高度后由静止释放，磁铁在竖直面内摆动，在其第一次摆至右侧最高点的过程中，圆环始终静止．下列说法正确的是 (    )

面积S=0.2m²、n=100匝的圆形线圈，处在如图所示的磁场内，磁感应强度随时间t变化的规律是B=0.02t，R=3Ω，C=30μF，线圈电阻r=1Ω，求：

如图所示，面积为0.2 m²的100匝线圈处在匀强磁场中，磁场方问垂直于线圈平面，已知磁感应强度随时间变化的规律为B=（2+0.2t）T，定值电阻R1=6Ω，线圈电阻R₂=4Ω，求：

如图1所示，在竖直方向分布均匀的磁场中水平放置一个金属圆环，圆环所围面积为 ，圆环电阻为 。在第1s内感应电流I沿顺时针方向磁场的磁感应强度B随时间t的变化规律如图2所示（其中在4～5s的时间段呈直线）．则（   ）

。

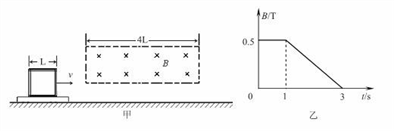

如图甲所示，在粗糙的水平而上有一滑板，滑板上固定着一个用粗细均匀的导线绕成的正方形闭合线圈，匝数N=10，边长L=0.4m，总电阻R=1Ω，滑板和线圈的总质量M =2kg，滑板与地面间的动摩擦因数μ=0.5，前方有一长4L、高L的矩形区域，其下边界与线圈中心等高，区域内有垂直线圈平面的水平匀强磁场，磁感应强度大小按如图乙所示的规律变化，现给线圈施加一水平拉力，使线圈以速度v =0.4m/s匀速通过矩形磁场t=0时刻，线圈右侧恰好开始进入磁场．g=l0m/s².求：

如图所示，匀强磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B₀.使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流.现使线框保持图中所示位置，磁感应强度大小随时间线性变化.为了产生与线框运动过程中同样大小的电流，磁感应强度随时间的变化率  的大小应为(   )

轻质细线吊着一质量为m＝2.0 kg、边长为L＝1 m、匝数n＝20的正方形线圈，其总电阻为r＝1 Ω.在线圈的中间位置以下区域分布着磁场，如图甲所示.磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示.(g＝10 m/s²)

如图所示，用两根材料、粗细、长度完全相同的导线，绕成匝数分别为n₁=50和n₂=100的圆形闭合线圈A和B，两线圈平面与匀强磁场垂直。若磁感应强度随时间均匀变化时，则两线圈中的感应电流之比I_A：I_B为（   ）

英国物理学家麦克斯韦认为,磁场变化时会在空间激发感生电场．如图所示,一个半径为r的绝缘细圆环水平放置,环内存在竖直向上的匀强磁场B,环上套一带电荷量为+q的小球,已知磁感应强度B随时间均匀增加,其变化率为k,若小球在环上运动一周,则感生电场对小球的作用力所做功的大小是(   )

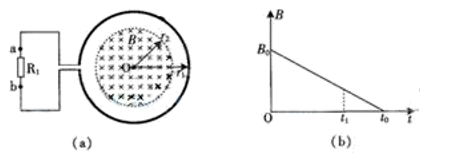

如图（a）所示，一个电阻值为R，匝数为n的圆形金属线与阻值为2R的电阻R₁连结成闭合回路．线圈的半径为r₁ . 在线圈中半径为r₂的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b）所示．图线与横、纵轴的截距分别为t₀和B₀. 导线的电阻不计．求0至t₁时间内

如图，条形磁铁在固定的水平闭合导体圆环正上方，从离地面高h处由静止开始下落，下落过程中始终保持竖直方向，并从圆环中心穿过，最后落在水平地面上。条形磁铁A、B两端经过线圈平面时的速度分别为v₁、v₂ ， 线圈中的感应电流分别为I₁、I₂ ， 电流的瞬时功率分别为P₁、P_2.不计空气阻力，重力加速度为g，下列说法正确的是（   ）

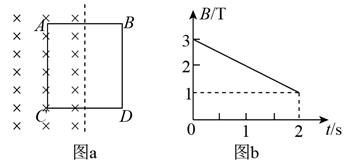

如图a所示，正方形硬质金属框ABCD固定放置，虚线位于线框中间，虚线左侧存在垂直于金属框平面向里的匀强磁场，磁感应强度B随时间t的变化规律如图b所示。已知金属框的电阻R=0.5Ω，边长l= 1m。求∶

如图甲所示，一个刚性圆形线圈与电阻R构成闭合回路，线圈平面与所在处的匀强磁场方向垂直，磁场的磁感应强度B随时间t的变化规律如图乙所示。关于线圈中产生的感应电动势e、电阻R消耗的功率P随时间t变化的图象，下列可能正确的有（)

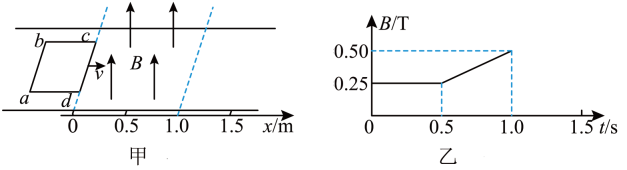

如图甲所示，在绝缘光滑水平桌面上，以O为原点、水平向右为正方向建立x轴，在区城内存在方向竖直向上的匀强磁场。桌面上有一边长、电阻的正方形线框abcd，当平行于磁场边界的cd边进入磁场时，在沿x方向的外力F作用下以的速度做匀速运动，直到ab边进入磁场时撤去外力。若以cd边进入磁场时作为计时起点，在内磁感应强度B的大小与时间t的关系如图乙所示，线框始终做匀速运动。

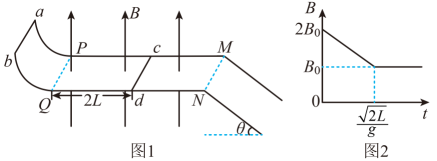

如图1所示，两条平行光滑水平导轨间距为 ， 左侧弯成竖直面内的四分之一圆弧，其半径也为 ， 右侧折成倾斜导轨，其倾角。导轨水平部分有竖直向上的匀强磁场，以导体杆释放开始计时，磁感应强度随时间变化规律如图2所示。导体棒固定在圆弧导轨最高点，固定在水平导轨上，与圆弧底端相距为 ， 导体棒、长均为、电阻均为 ， 质量分别为和。现从静止释放导体棒 ， 当到达圆弧底端时立即释放导体棒。已知 ， ， ， ， 水平导轨长度足够两导体棒在磁场中达到稳定状态，且两棒在水平导轨上不会相撞，不计导轨电阻和空气阻力，取。求：
