如图所示，质量为m的金属线框A静置于光滑平面上，通过细绳跨过定滑轮与质量为m的物体B相连，图中虚线内为一水平匀强磁场，d表示A与磁场左边界的距离，不计滑轮摩擦及空气阻力，设B下降h（h>d）高度时的速度为v，则以下关系中能够成立的是（     ）

长度和粗细均相同，材料不同的两根导线，分别先后在U形导轨上以同样的速度在同一匀强磁场中做切割磁感线运动，导轨电阻不计。则两导线（   ）

如图甲所示，圆形闭合线圈共有100匝，线圈的总电阻为1Ω，线圈处在方向向上的匀强磁场中，线圈的半径为r= m，线圈平面与磁场垂直，现穿过线圈的磁感强度随时间变化如图乙所示，则线圈的发热功率为（  ）

半径为a的圆形区域内有均匀磁场，磁感应强度为B=0.2T，磁场方向垂直纸面向里，半径为b的金属圆环与磁场同心地放置，磁场与环面垂直，其中a=0.4m，b=0.6m．金属环上分别接有灯L₁、L₂ ， 两灯的电阻均为R=2Ω，一金属棒MN与金属环接触良好，棒与环的电阻均忽略不计．

如图所示，固定在水平绝缘平面上足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻R，质量为m的金属棒ab（电阻也不计）放在导轨上，并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，用水平恒力F把ab棒从静止起向右拉动的过程中（   ）

如图所示，闭合电路处于方向竖直向上的磁场中，小灯泡的电阻为10Ω，其它电阻不计．当磁通量在0.1s内从0.2Wb均匀增加到0.4Wb过程中，求：

①电路中的感应电动势；

②如果电路中的电流恒为0.2A，那么小灯泡在10s内产生的热量是多少．

航母上飞机弹射起飞是利用电磁驱动来实现的．电磁驱动原理如图所示，在固定线圈左右两侧对称位置放置两个闭合金属圆环，铝环和铜环的形状、大小相同，已知铜的电阻率较小，则合上开关S的瞬间(   )

如图所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n＝100匝，总电阻r＝1.0 Ω，所围成矩形的面积S＝0.040 m² ， 小灯泡的电阻R＝9.0 Ω，磁感应强度随时间按如图乙所示的规律变化。不计灯丝电阻随温度的变化，求：

如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外。一个矩形闭合导线框abcd，沿纸面由位置1(左)匀速运动到位置2(右)．则（   ）

如图所示，通电导线旁边同一平面有矩形线圈abcd.则（   ）

闭合回路由电阻R与单匝导线框组成，其面积大小为S，内部磁场大小按B-t图变化，方向如图，且B-t图线的斜率为K，则回路中 （   ）

发光二极管是目前电器指示灯广泛使用的电子元件，在电路中的符号如图甲所示，只有电流从标有“+”号的一端流入时，它才能发光。如图乙所示，螺线管与两只反向并联的发光二极管相连，磁铁从螺线管的正上方由静止释放，向下穿过螺线管。下列说法正确的是（   ）

如图所示，水平放置的半径为2r的单匝圆形裸金属线圈A，其内部有半径为r的圆形匀强磁场，磁场的磁感应强度为B、方向竖直向下；线圈A的圆心和磁场的圆心重合，线圈A的电阻为R。过圆心的两条虚线ab和cd相互垂直。一根电阻不计的直导体棒垂直于ab放置，使导体棒沿ab从左向右以速度 匀速通过磁场区域，导体棒与线圈始终接触良好，线圈A中会有感应电流流过。撤去导体棒，使磁场的磁感应强度均匀变化，线圈A中也会有感应电流，如果使cd左侧的线圈中感应电流大小和方向与导体棒经过cd位置时的相同，则（   ）

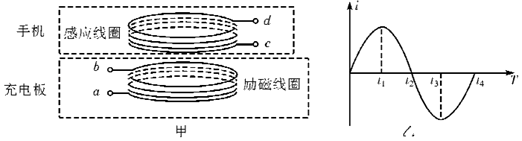

近年来，手机无线充电功能的广泛应用为人们提供了很大便利．如图甲为充电原理示意图．充电板接交流电源，对充电板供电，充电板内的励磁线圈可产生交变磁场，从而使手机内的感应线圈产生感应电流．当充电板内的励磁线圈通入如图乙所示的交变电流时（电流由a流入时方向为正），下列说法正确的是（   ）

如图所示，用同种材料制成的粗细相同的金属圆环A和B，电阻R_A＝2R_B；虚线框内有随时间均匀变化的磁场；此磁场在圆环B内时，M、N两点间电势差大小为1.8V，则将该磁场放入A圆环内时，M、N两点间电势差大小为（   ）

如图甲所示，两条间距为l、足够长的平行光滑金属轨道MN、PQ固定在水平面上，轨道平面存在如图乙所示的磁场，磁感应强度在0~T时间内呈线性变化，T时刻后稳定不变，大小为B。t=0时刻，磁场方向垂直于纸面向下。有一边长也为l，质量为m，总电阻为R的正方形线框ABCD在外力的作用下固定在轨道上，线框有一半面积位于磁场内。T时刻，撤去外力，同时给线框一个水平向右的初速度v₀ ， 线框最终能全部穿过磁场右边界EF，已知CE长度大于线框的边长：

如图所示，是一种延时继电器的示意图。铁芯上有两个线圈A和B，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合电路。在断开开关S的时候，弹簧K并不能立即将衔铁D拉起而使触头C立即离开，而是过一段时间后触头C才能离开，因此得名延时继电器。为检验线圈B中的电流，在电路中接入一个电流表G。关于通过电流表的电流方向，以下判断正确的是（   ）

如图甲所示，质量m=3.0×10^-3kg的金属细框竖直放置在两水银槽中，细框的水平细杆CD长l=0.20m，处于磁感应强度大小B₁=1.0T、方向水平向右的匀强磁场中。有一匝数n=300、面积S=0.01m²的线圈通过开关K与两水银槽相连。线圈处于与线圈平面垂直、沿竖直方向的匀强磁场中，其磁感应强度B₂随时间t变化的关系如图乙所示。t=0.22s时闭合开关K，细框瞬间跳起（细框跳起瞬间安培力远大于重力），跳起的最大高度h=0.20m。不计空气阻力，重力加速度g=10m/s²。

置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上的部的线圈A相连．套在铁芯下部的线圈B引出两根导线接在两根水平导轨上，如图所示．导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中．下列说法中正确的是（   ）

如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处在垂直于纸面向外的匀强磁场中，下列说法中正确的是（   ）
