含容电路知识点题库

如图所示，在竖直放置的平行板电容器的金属板内侧表面系一绝缘细线，细线下端系一带电小球，带电小球静止时绝缘细线与金属板的夹角为θ．电容器接在如图所示的电路中，R₁为电阻箱，R₂为滑动变阻器，R₃为定值电阻．闭合开关S，此时R₂的滑片在正中间，电流表和电压表的示数分别为I和U．已知电源电动势E和内阻r一定，电表均为理想电表．以下说法正确的是（）

A . 保持R₁不变，将R₂的滑片向右端滑动，则I读数变小，U读数变大 B . 小球带正电，将R₂的滑片向左端滑动过程中会有电流流过R₂ C . 增大R₁ ，则I读数变大，U读数变小 D . 减小R₁ ，则U的变化量的绝对值与I的变化量的绝对值的比值不变

在如图所示电路中，电源内阻不可忽略．开关S闭合后，在滑动变阻器R₂的滑动端由a向b缓慢滑动的过程中，（）

A . 电压表的示数增大，电流表的示数减小 B . 电压表的示数减小，电流表的示数增大 C . 电源路端电压增大 D . 电容器C所带电荷量减小

如图所示，平行板电容器与直流电源连接，下极板接地．两板间距为d，一带电油滴位于电容器中央的P点且恰好处于平衡状态．现将平行板电容器的下极板竖直向上移动 $\text{[math]}$ ，已知重力加速度为g，则（）

A . 带电油滴的加速度为0.5g B . P点的电势将降低 C . 带电油滴在P点的电势能将减小 D . 电容器的电容减小，极板带电荷量将增大

电源、开关S,定值电阻R₁、光敏电阻R₂和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S闭合，并且无光照射光敏电阻R₂时，一带电液滴恰好静止在电容器两板间的M点．当用强光照射光敏电阻R₂时，则（）

A . 液滴向下运动 B . 液滴向上运动 C . 电容器所带电荷量减少 D . 电容器两极板间电压变大

如图所示的电路中，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则（）

A . 电容器中的电场强度将增大 B . 电容器上的电荷量将减少 C . 电容器的电容将减小 D . 液滴将向上运动

如图所示，在真空中有两个固定的等量异种点电荷+Q和﹣Q．直线MN是两点电荷连线的中垂线，O是两点电荷连线与直线MN的交点．a、b是两点电荷连线上关于O的对称点，c、d是直线MN上的两个点．下列说法中正确的是（）

A . c点的场强等于d点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小 B . c点的场强等于d点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大 C . a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小 D . a点的场强大于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大

如图所示，平行板电容器在充电稳定后，板间有一带电尘粒恰能在电场中静止．若将正对的平行板左右错开一些，则以下说法中正确的是（）

A . 带电尘粒将向上加速运动 B . 带电尘粒静止不动 C . 错开过程中，通过电阻R的电流方向为A到B D . 错开过程中，通过电阻R的电流方向为B到A

如图所示，电源E对电容器C充电，当C两端电压达到80 V时，闪光灯瞬间导通并发光，C放电．放电后，闪光灯断开并熄灭，电源再次对C充电．这样不断地充电和放电，闪光灯就周期性地发光．该电路（）

A . 充电时，通过R的电流不变 B . 若R增大，则充电时间变长 C . 若C增大，则闪光灯闪光一次通过的电荷量增大 D . 若E减小为85 V，闪光灯闪光一次通过的电荷量不变

如图所示，三个灯泡是相同的，额定功率足够大，直流电源E₁内阻可以忽略，交流电源E₂的电动势有效值与E₁相等，自感线圈电阻不计。当开关S接A点时，三灯亮度相同，当开关S接B点时（）

A . 甲、乙、丙三灯亮度相同 B . 甲灯最亮，丙灯不亮 C . 甲灯和乙灯等亮，丙灯不亮 D . 乙灯最亮，丙灯不亮

在如图所示电路中，开关S₁、S₂、S₃、S₄均闭合，C是水平放置的平行板电容器，板间悬浮着一油滴P，下列哪些方法会使P向下运动（）

A . 断开S₂ B . 断开S₃ C . 断开S₄并适当减小两板之间的距离 D . 断开S₁并适当增大两板之间的距离

如图所示的电路中，R₁、R₂、R₃是定值电阻，R₄是光敏电阻，其阻值随光照强度的增强而减小．当开关S闭合且没有光照射时，电容器C不带电．当用强光照射R₄且电路稳定时，则与无光照射时比较（）

图片_x0020_100015

A . 电容器C的下极板带正电 B . R₃两端电压降低 C . 通过R₄的电流变小，电源的路端电压增大 D . 通过R₄的电流变大，电源提供的总功率变小

如图所示，电路中R₁、R₂均为可变电阻，电源内阻不能忽略。平行板电容器C的极板水平放置。闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。如果仅改变下列某一个条件，油滴仍能静止不动的是( )

图片_x0020_1982529544

A . 增大R₁的阻值 B . 增大R₂的阻值 C . 增大两板间的距离 D . 断开电键S

一矩形线圈在匀强磁场中绕垂直于磁场的轴线匀速转动时产生正弦式交变电流，其电动势的变化规律如图甲中的线a所示，用此线圈给图乙中电路供电，发现三个完全相同的灯泡亮度均相同。当调整线圈转速后，电动势的变化规律如图甲中的线b所示，以下说法正确的是（）

A . t＝0时刻，线圈平面恰好与磁场方向平行 B . 图线b电动势的瞬时值表达式为e＝40 sin( $\text{[math]}$ )V C . 线圈先后两次转速之比为2∶3 D . 转速调整后，三个灯泡的亮度仍然相同

一平行板电容器的两块金属板A，B正对竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一带电小球(可视为点电荷)。两块金属板接在如图所示的电路中，电路中的R₁为光敏电阻(其阻值随所受光照强度的增大而减小)，R₂为滑动变阻器，R₃为定值电阻。当R₂的滑动触头P在中间时闭合开关S，此时电流表和电压表的示数分别为I和U，带电小球静止时绝缘细线与金属板A的夹角为θ。电源电动势E和内阻r一定，下列说法中正确的是（）

图片_x0020_100008

A . 若将R₂的滑动触头P向a端移动，则θ变小 B . 若将R₂的滑动触头P向b端移动，则I减小，U增大 C . 保持滑动触头P不动，用较强的光照射R₁ ，则小球重新达到稳定后θ变大 D . 保持滑动触头P不动，用较强的光照射R₁ ，则平行板电容器的电量变小

如图所示，平行板电容器AB与电动势为ε的直流电源（内阻不计）连接，极板B接地．闭合开关K，一带电油滴位于电容器中的O点恰好处于平衡状态．现将平行板电容器的极板A竖直向上移动一小段距离，则（）

图片_x0020_100004

A . 极板AB间的电场强度增大 B . 带电油滴带正电，将沿竖直方向向上运动 C . 带电油滴的电势能将减少 D . O点的电势将降低

一平行板电容器连接在如图所示的电路中。闭合开关，将滑动变阻器滑片P向下滑动过程中，下列说法正确的是（）

图片_x0020_2141960502

A . 电容器的电荷量增大 B . 电容器的电荷量减小 C . 有电流向右通过电阻R₂ D . 有电流向左通过电阻R₂

如图所示是由电源E、灵敏电流计G、滑动变阻器R和平行板电容器C组成的电路，开关S闭合．在下列四个过程中，灵敏电流计中有方向由a到b电流的是( )

图片_x0020_100003

A . 减小平行板电容器两极板的正对面积 B . 减小平行板电容器两极板间的距离 C . 在平行板电容器中插入电介质 D . 增大平行板电容器两极板的正对面积

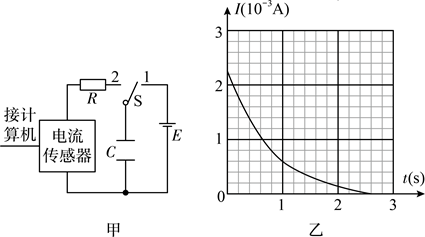

电荷在导体中的定向移动形成电流。物理学中用单位时间内流过导体的横截面的电荷量表示电流的强弱。若t时间内流过导体横截面的电荷量为Q，该过程中平均电流强度I的大小可表示为 $\text{[math]}$ 。某同学用电流传感器研究电容器的放电过程。甲图为该实验电路图，其中电源电压保持为 $\text{[math]}$ 。该同学先将开关接1为电容器充电，待电容器完全充满电再将开关接2，利用传感器记录电容器放电过程，得到该电容器放电过程的 $\text{[math]}$ 图像如图乙所示。

（1）根据以上数据估算，电容器在整个放电过程中释放的电荷量等于乙图中，电荷量Q为C。（结果保留三位有效数字）
（2）该电容器的电容为F。（结果保留两位有效数字）
（3）如果将电阻R换成阻值更大的电阻，则整个放电过程释放的电荷量将。（选填“增加”、“不变”或“减少”）

在如图所示的电路中，电键 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 均闭合，C是极板水平放置的平行板电容器，极板间悬浮一油滴P。下列说法正确的是（　　）

A . 油滴带正电 B . 断开电键 $\text{[math]}$ 且把电容器下极板往下移一段距离，油滴将会向下运动 C . 只断开电键 $\text{[math]}$ ，油滴将继续保持静止 D . 只断开电键 $\text{[math]}$ ，电容器的带电量将会增加

如图所示，电源电动势E=12V，内阻r=4Ω，滑动变阻器的最大阻值R₁=16Ω，定值电阻R₂=16Ω，R₃=3Ω，R₄=5Ω，电容器的电容C=30μF。开关S闭合电路稳定后，求：

（1）滑动变阻器滑片滑到最右端时，电压表的示数；
（2）滑动变阻器接入电路中的电阻为多大时电源有最大输出功率，并求出最大输出功率；
（3）滑动变阻器滑片从最左端滑到最右端过程中，通过R₄的电量
