含容电路 知识点题库

如图所示，D是一只二极管，它的作用是只允许电流从a流向b，不允许电流从b流向a，平行板电容器AB内部原有电荷P处于静止状态，当两极板A和B的间距稍增大一些的瞬间(两极板仍平行)，P的运动情况将是（    ）

如图所示，电源电动势为E ， 内阻为r ， 平行板电容器两金属板水平放置，开关S是闭合的，两板间一质量为m、电荷量为q的油滴恰好处于静止状态，G为灵敏电流计．则以下说法正确的是(　　)

如图所示，电源两端电压U=10V保持不变，R₁=4.0Ω，R₂=6.0Ω，C₁=C₂=30μF，先闭合开关S，待电路稳定后，再将S断开，则S断开后，通过R₁的电荷量为（   ）

电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路．当开关S闭合后，电容器中有一个带电液滴正好处于静止状态．现将开关S断开，则以下判断正确的是（   ）

如图所示电路，电源电动势E=6V，内阻r=1Ω．外电路中电阻R₁=2Ω，R₂=3Ω，R₃=7.5Ω．电容器的电容C=4μF．

在如图所示的电路中，R₁＝3Ω，R₂＝6Ω，R₃＝1.5Ω，C＝20μF，当开关S断开时，电源的总功率为2W；当开关S闭合时，电源的总功率为4W，求：

如图电路中电源电动势为E ， 内电阻为r ， 闭合开关S ， 待电流达到稳定后，电流表示数为I ， 电压表示数为U ， 电容器C所带电荷量为 现将滑动变阻器的滑动触头从图示位置向b端移动一些，待电流达到稳定后，与移动前相比

如图所示，把电阻R、电感线圈L、电容器C并联，三个支路中分别接有一灯泡．接入交流电源后，三盏灯亮度相同．若保持交流电源的电压不变，使交变电流的频率增大，则以下判断正确的是（   ）

如图所示，一电荷量q=+3×10^-5C的小球，用绝缘细线悬挂于竖直放置足够大的平行金属板中的O点，开关S合上后，小球静止时细线与竖直方向的夹角θ=37°．已知两板间距d=0.1m，电源电动势E=15V，内阻r=0.5Ω，电阻R₁=3Ω，R₂=R₃=R₄=8Ω，．取g=10m/s² ， 已知sin37°=0.6，cos37°=0.8．则以下说法正确的是(    )

在如图所示的电路中，电源的电动势E恒定，内阻r＝1Ω，R₁为光敏电阻（其阻值随光照的增强而减小），定值电阻R₂＝2Ω，R₃＝5Ω，电表均为理想电表。则下列说法正确的是（      ）

如图所示，开关K原来是闭合的，当R₁、R₂的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态。要使尘埃加速向下运动的方法是(    )



如图所示的电路中，电源的电动势E=12V，内阻可忽略不计，电阻的阻值分别为R₁=R₂=20Ω，滑动变阻器的最大阻值R=60Ω，电容器MN的电容C=20μF，现将滑动触头P置于最左端a点，合上开关S，经过一段时间电路处于稳定．求：

如图为研究电容器充放电现象的实验电路图，开始电容器不带电。实验开始时，首先将开关S合向1，这时观察到灵敏电流计G有短暂的示数，这说明电路中有电流流过，这过程叫做，经过这一过程，电容器的两极板就会带上等量的异号电荷，其上极板带电荷（选填“正”或“负”），电路稳定后灵敏电流计G的示数。当把开关S由1合向2时，有（选填“自左向右”或“自右向左”）流过灵敏电流计G的短暂电流，这个过程叫。

如图所示，竖直放置的带电平行板电容器与一静电计相连，一带电小球用绝缘细线悬挂于平行板间处于静止状态，小球与竖直方向的夹角为θ，此时A极板带负电，B极板带正电。则下列判断正确的是（   ）

如图所示，一平行板电容器与电源相连，开关S闭合，一个带电油滴恰好悬浮在两极板，处于静止状态．关于下列说法正确的是（   ）

如图所示，电源电动势E=10V，内阻r=1Ω，R₁=3Ω，R₂=6Ω，C=30μF。

如图所示电路中，电源电动势E＝10 V，内电阻不计，电阻R₁＝28.0 Ω，R₂＝12.0 Ω，R₃＝6.0 Ω，R₄＝24.0 Ω，R₅＝9.0 Ω，电容器的电容C＝1.2 μF，求：

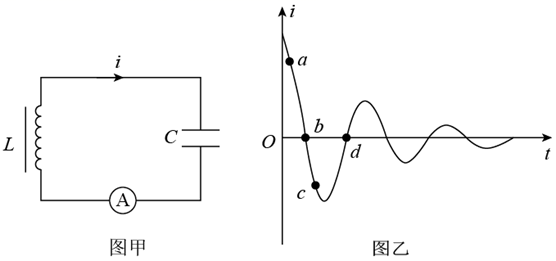

如图甲所示为LC振荡电路，用电流传感器可以将快速变化的电流显示在计算机屏幕上，如图乙所示。规定图甲中标注的电流方向为正方向，下列说法正确的是（　　）

如图所示，某电器内的部分电路，C为电容器，L为电感器下列说法正确的是（　　）

如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R₁、R₂的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态。要使尘埃P向下加速运动，下列方法中可行的是（   ）
