含容电路知识点题库

如图所示，C为两极板水平放置的空气平行板电容器，闭合开关S，当滑动变阻器R₁、R₂的滑片处于各自的中点位置时，悬在电容器C两极板间的带点尘埃P恰好处于静止状态.要使尘埃P向下加速运动，下列方法中可行的是（）

A . 把R₁的滑片向左移动 B . 把R₂的滑片向左移动 C . 把R₂的滑片向右移动 D . 把开关S断开

如图所示，在平行板电容器正中有一个带电微粒.S闭合时，该微粒恰好能保持静止.在以下两种情况下：①保持S闭合，②充电后将S断开.下列说法能实现使该带电微粒向上运动打到上极板的是( )

A . ①情况下，可以通过上移极板M实现 B . ①情况下，可以通过上移极板N实现 C . ②情况下，可以通过上移极板M实现 D . ②情况下，可以通过上移极板N实现

如图所示，带有等量异种电荷的两块平行金属板M、N水平放置．两板之间有一带电微粒以速度v₀沿直线运动．当微粒运动到P点时，将M板迅速向上平移一小段距离，则此后微粒(　　)

A . 可能沿轨迹①运动 B . 一定沿轨迹②运动 C . 可能沿轨迹③运动 D . 可能沿轨迹④运动

电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路。当开关S闭合后，电容器中有一个带电液滴正好处于静止状态。现将开关S断开，则以下判断正确的是( )

A . 液滴带正电 B . 液滴将向下运动 C . 电容器上的带电量将减为零 D . 电容器上的带电量将增大

如图所示的电路中，电源电动势E=6.00V，其内阻可忽略不计．电阻R₁的阻值为2.4kΩ，电容器的电容C=3.0 μF．闭合开关S，待电流稳定后，用内阻为4.8kΩ的电压表测尺两端的电压，其稳定值为1.50V．

（1） R₂的电阻为多大？
（2）由于电压表的接入，电容器的带电量变化了多少？

如图所示，两极板间距为d的平行板电容器与一电源连接，电键S闭合，电容器两极间有一质量为m、带电荷量为q的微粒静止不动，下列叙述正确的是（）

A . 微粒带正电 B . 电源电动势的大小为 $\text{[math]}$ C . 断开电键S，微粒将向下做加速运动 D . 保持电键S闭合，把电容器两极板距离增大，微粒将向下做加速运动

如图所示电路中，电源电动势E=12V，内阻r=1Ω，定值电阻R₂=10Ω，滑动变阻器R₁可在0～19Ω范围内调节，平行板电容器板长L=10cm，板间距d=4cm，一带正电的粒子m=1×10^_26kg（不计重力），q=8×10^_16C，以速度v₀=2×10⁶m/s从两板正中间射入．当电键断开时，粒子击中距电容器极板右边缘b=20cm的荧光屏正中心O，则当电键闭合后，求：

（1） R₁在什么范围内调节可使该粒子打到荧光屏上？
（2）粒子打到荧光屏上距O点最大距离是多少？（荧光屏足够大）

如图，D为一理想二极管（正向电阻为0，反向电阻无穷大），平行板电容器通过二极管与电动势不变的电源相连，下列是有关极板上的电量Q、极板间的电场强度E随板间距离变化的说法：

①板间距离变小，Q增大；②板间距离变小，E增大；

③板间距离变大，Q减小；④板间距离变大，E不变．

其中正确的是（）

A . ①② B . ①②③ C . ①②④ D . ①②③④

如图所示，M、N是平行板电容器的两个极板，R₀为定值电阻，R₁、R₂为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合开关S，小球静止时受到悬线的拉力为F.调节R₁、R₂ ，关于F的大小判断正确的是(　　)

A . 保持R₁不变，缓慢增大R₂时，F将变大 B . 保持R₁不变，缓慢增大R₂时，F将变小 C . 保持R₂不变，缓慢增大R₁时，F将变大 D . 保持R₂不变，缓慢增大R₁时，F将变小

如图所示，平行板电容器与一个恒压直流电源连接，下极板通过A点接地，一带正电小球被固定于P点，现将平行板电容器的下极板竖直向下移动一小段距离，则(　　)

A . 平行板电容器的电容将变大 B . 静电计指针张角变小 C . 电容器的电荷量不变 D . 带电小球的电势能将增大

某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)．为了确定各元件种类，小华同学把DIS计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入电路，闭合开关，计算机显示的电流随时间变化的图象分别如图A ， B ， C所示，则如下判断中正确的是( )

A . AB间是电容器 B . BC间是电感线圈 C . CD间是电容器 D . CD间是定值电阻

如图所示的电路中，电源电动势 $\text{[math]}$ ，电阻 $\text{[math]}$ ，电阻 $\text{[math]}$ ，电容器 $\text{[math]}$ ，电池内阻 $\text{[math]}$ ．

（1）闭合S，求稳定后通过电路的总电流；
（2）闭合S，求稳定后电容器所带的电荷量；
（3）然后将开关S断开，求这以后流过 $\text{[math]}$ 的总电量．

如图所示，电源电动势 E=10V，R₁=4Ω，R₂=6Ω，C=30μF，电源内阻可忽略．

（1）闭合开关 S，求稳定后通过 R₁的电流．
（2）若再将开关 S 断开，求这以后流过 R₁的电量．（结果保留两位有效数字）

如图所示的电路中，电源电动势E＝6V，内阻r=1Ω，电阻R₁=3Ω，R₂=6Ω，电容器的电容C=3.6μF，二极管D具有单向导电性，开始时，开关S₁闭合，S₂断开。

图片_x0020_1879162557

（1）合上S₂ ，待电路稳定以后，求电容器C上电量变化了多少？
（2）合上S₂ ，待电路稳定以后再断开S₁ ，求断开S₁后流过R₁的电量是多少？

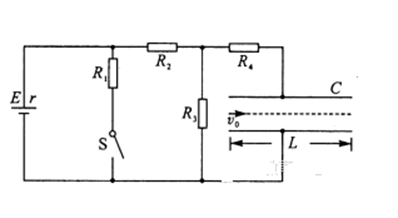

电路如图所示,电源电动势 $\text{[math]}$ ,内阻r =2Ω,电阻 $\text{[math]}$ , $\text{[math]}$ , $\text{[math]}$ , $\text{[math]}$ 为平行板电容器,其电容C=3.0PF,虚线到两极板间距离相等,极板长 $\text{[math]}$ ,两极板的间距 $\text{[math]}$

图片_x0020_100016

（1）若开关 $\text{[math]}$ 处于断开状态,则当其闭合后,求流过 $\text{[math]}$ 的总电荷量为多少?
（2）若开关 $\text{[math]}$ 断开时,有一带电微粒沿虚线方向以 $\text{[math]}$ 的初速度射入 $\text{[math]}$ 的电场中,刚好沿虚线匀速运动,问:当开关 $\text{[math]}$ 闭合后,此带电微粒以相同初速度沿虚线方向射入C的电场中,能否从 $\text{[math]}$ 的电场中射出?( $\text{[math]}$ 取 $\text{[math]}$ )

一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。现将一个金属硬币放在铁芯上（金属硬币半径略大于铁芯半径），电容器刚开始时处于无电状态，先将开关拨向1，电容器充电，再将开关由1拨向2瞬间，硬币将向上飞出。则下列说法正确的是（）

图片_x0020_100002

A . 当开关拨向1时，电容器上板带负电 B . 当开关由1拨向2时，线圈内磁感线方向向上 C . 当开关由1拨向2瞬间，铁芯中的磁通量减小 D . 当开关由1拨向2瞬间，硬币中会产生向上的感应磁场

如图所示，两块水平放置的平行正对的金属板A，B与电池相连，在距离两板等距的M点有一个带电液滴处于静止状态．若将a板向下平移一小段距离，但仍在M点上方，稳定后，下列说法中正确的是( )

图片_x0020_100006

A . 液滴的电势能将减小 B . M点电势升高 C . M点的电场强度变小了 D . 在a板移动前后两种情况下，若将液滴从a板移到b板，电场力做功相同

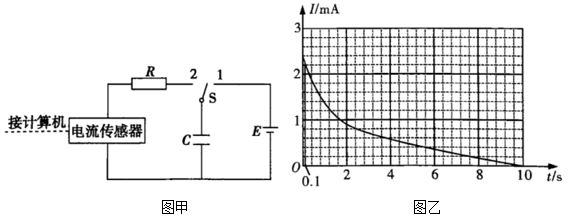

电流传感器可以像电流表一样测量电流，它的优点是反应非常快，可以捕捉到瞬间的电流变化，还可以与计算机相连，能在很短的时间内画出电流随时间的变化图像。将电流传感器接入图甲所示电路，提供8V的直流电源，先使开关S与1相连，电源向电容器充电，这个过程可在瞬间完成，然后把开关S拨向2，电容器通过电阻R放电，传感器将电流信息传入计算机，屏上显示出电流随时间变化的I-t曲线，如图乙所示。（计算结果保留两位有效数字）

图片_x0020_100007

（1）图乙中画出的竖直狭长矩形（图乙最左端），其面积表示的物理意义是：。
（2）根据图乙估算，电容器在全部放电过程中释放的电荷量是C。
（3）根据以上数据估算，电容器的电容是F。

如图所示的电路中，当滑动变阻器 $\text{[math]}$ 的滑动触头P向上滑动时（）

图片_x0020_100007

A . 电压表的读数增大 B . 电源的效率增大 C . $\text{[math]}$ 消耗功率可能减小 D . 电容器C所带电荷量减小

如图所示的电路中，AB和CD为两个水平放置的平行板电容器，AB板间有一点P，闭合开关K，待电路稳定后将开关断开。现将CD板间一有机玻璃板（图中未画出）抽出，则下列说法正确的是（　　）

A . CD平行板电容器的电容减小 B . P点电势降低 C . AB两板间的电场强度减小 D . 电阻R中有向右的电流
