电流的测量及电流表的使用 知识点题库

（1） 用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是g，如图2所示，物体的长度为cm．

（2） 某家庭电能表如图3所示，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为kW•h，空调的电功率是W．

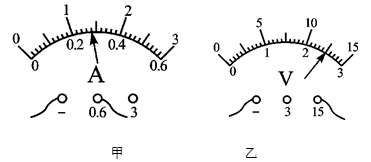

（3） 图4所示，电流表的示数是A，电压表的示数是V．

（1） 电流表和电压表的使用比较：

相同点：

①使用前要校零；

②应让电流从接线柱流进，从接线柱流出；

（2） 被测电路中的电流（或电压）不要超过电流表（或电压表）的．最大测量值

不同点：①电流表应与被测电路联，而电压表应与被测电路联；

②表可以直接接在电源的两极上，而表不可以．

（1） 闭合开关，观察到灯泡L₁和L₂的发光情况是．

（2） 针对上述的现象，该电路存在的问题是．

（1） 请在如图中的圆圈内正确填入电表符号，使实验电路图完整．

（2） 如图中的实物连接有一处错误，请在错误连线上打“×”，并用笔画线替代导线画上正确的连线．

（3） 在纠正电路连接错误后，闭合开关前应把滑动变阻器滑片的位置调到最端（选填“左”或“右”）．

（4） 实验中，移动滑动变阻器滑片，使电压表示数为2.5V，此时电流表示数如图所示．请将读数填入表格并把表格补充完整．

电压U/V	电流I/A	电功率P/W	灯的亮暗程度
2.0	0.26	0.52	偏暗
2.5			正常发光
3.0	0.33	0.99	更亮

（5） 从上表实验记录中，可以发现灯泡亮暗不同时其实际功率大小；还可以计算的另一个物理量是．

（6） 闭合开关后，灯泡不亮，电流表没有示数，电压表示数几乎为电源电压，则电路故障是.

（1） 小余试触时电流表的指针如图所示，根据你的分析，你认为原因可能是．

（2） 探究性实验必须多次实验，目的是：．

（3） 实验中，小余发现每次测得的A点位置和B点位置的电流都相等，为此，小明同学设计了改进方案：①改变电源的电压；②更换其中一条支路中的灯泡．你认为方案①（选填“可行”或“不可行”）；方案②成功的关键是：两个灯泡的规格应（选填“相同”或“不同”）；

（4） 改进后，测得A点位置的电流为0.3A，B点位置的电流为0.2A，则测量C点电流时，电流表应使用A量程（选填“0﹣0.6”或“0﹣3”）．
