电流的测量及电流表的使用知识点题库

如图，当S闭合时，电压表V1的示数为3V，电压表V2的示数为4V，电流表A的示数为1A，现将R1和R2对调位置，则下列说法不正确的是（）

A . 电流表A示数的仍为1

A B . 电压表

V1的示数可能变，V2的示数一定不变 C . 通过三个电阻R1、R2、R3的电流仍为1A D . 电压表V1的示数不变，电压表V2的示数可能变。

如图甲所示，这支温度计的分度值为 ℃，此时读数为 ℃．

用一电流表测电流，指针指示位置如图乙所示，此时所用量程的分度值是 A，所测电流的大小为 A

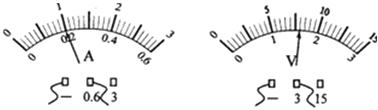

如图所示，电流表与电压表的示数分别为、．

在如图所示的电路中将电源、电流表和电压表三个元件符号正确填入电路的空缺处，要求：闭合电键S，滑动变阻器的滑片P向右移动时只有一个电表的示数变大．

关于电流表和电压表，以下说法正确的是（）

A . 电流表的内阻很大，分析电路的串并联时把它看成导线 B . 电压表要串联在电路中，电流表要并联在电路中 C . 电流表和电压表都不能直接接在电源的正负两极上 D . 测量时电流都是从正接线柱流入从负接线柱流出

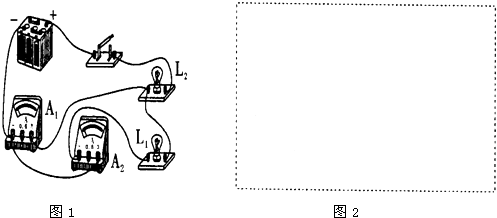

在“用电流表测电流”的实验中，某同学连接的电路如图1所示：

（1）闭合开关，观察到灯泡L₁和L₂的发光情况是：．
（2）针对上述现象，该电路存在的问题是：．
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）在虚线框图2中画出改正后的电路图．

如图所示，电流表读数是 A．

在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）

A .

B .

C .

D .

图（A）所示的仪器名称是U形管液体计．使用时可以通过观察U形管内液面的来反映液体内部压强的大小．在做“用电流表测电流”实验时，在连接电路观察中，电键应处于状态；若某小灯正常工作时的电流如图（B）所示，则该小灯的额定电流为安．

有0～0.6A和0～3A两个量程的电流表，实验时用0～3A量程，但这一量程表盘刻度不够清楚，某次测量时，从0～0.6A量程的刻度盘上发现指针正好指在0.46A刻度线上，则实验测得的实际电流大小为（）

A . 0.4 A B . 2.6 A C . 0.9 A D . 2.3 A

电流表的使用，说法错误的是（）

A . 测量电流时，若不知道被测电流的大小，应选择较小量程 B . 不允许将电流表直接接在电源的两极上 C . 在用电流表测量电路中电流的实验中，将0﹣0.6安的量程接入电路，而一位同学却按0﹣3安的量程读数，读得2.4安，则电路中实际电流强度为0.48安 D . 用电流表测电路中的电流，若指针向没有刻度的一侧偏转是因为正，负接线柱接反了

关于电流表的使用，下列说法错误的是（）

A . 不允许将电流表直接接到电源两极上 B . 测量电流时，若不知道被测电流的大小，应选择小量程 C . 用电流表测电流时指针偏向没有刻度的一边，是因为正、负接线柱接反了 D . 在某次测量中，一同学将0～0.6A的量程接人电路，而另一同学却按照0～3A的量程读数，读数为2.4A，则电路的实际电流为0.48A

某同学用“0﹣0.6A”和“0﹣3A”两个量程的电流表测手电筒中通过灯泡的电流．她应选用量程进行试触，试触时发现指针偏转角度很小，这时它应选用量程进行测量．

家庭照明电路电压为V，实验室用电流表（选填“能”或“不能”）测量家用照明灯的电流．

小明同学为了探究串、并联电路中电流、电压的变化特点，他按照下图所示电路图连接实验电路.实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是:（）

A . 若表1为电压表，表2、表3为电流表，则表1示数不变，表2示数变大，表3示数变大 B . 若表1为电压表，表2、表3为电流表，则表1示数不变，表2示数变小，表3示数不变 C . 若表1为电流表，表2、表3为电压表，则表1、表2示数均不变，表3示数变小 D . 若表1为电流表，表2、表3为电压表，则表1、表2示数均变小，表3示数不变
