电流的测量及电流表的使用 知识点题库

如图(1)是连入某电路的电流表的读数，正确的是   (   )

在图中的“○”中填上A或V，并表明“+”、“﹣”接线柱．



某同学在使用电流表时，本应使用“＋”和“3”两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路，电流从“＋”接线柱流入，从“0.6”接线柱流出，这样做的可能后果是：（）

在用电流表测电流时，连接好电路，闭合开关，若发现电流表指针向逆时针方向偏，应立即 ，并调换 .

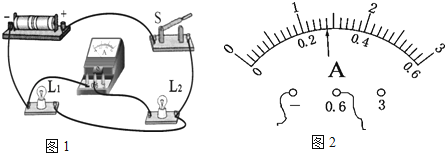

如图1所示的电路，当开关S闭合后，电流表测量的是通过 （选填“电源”、“L₁”或“L₂”）的电流，电流表的指针偏转如图2所示，电流表的示数为　  A．

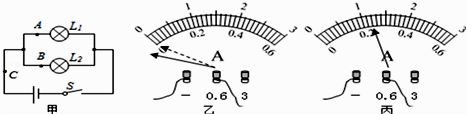

如图甲所示，当开关S闭合后，电流表A₁、A₂和电压表的指针均如图乙所示，已知两电流表均有“﹣”、“0.6”、“3”三个接线柱，请回答：

（1）电源电压U、灯L₁两端的电压U₁和L₂两端的电压U₂之间满足：U U₁ U₂（选填“＞”、“=”或“＜”）．

（2）通过灯L₁的电流I₁= A、L₂的电流I₂= A．

根据所学知识完成下面实验：

如图所示，要用电流表测量通过电灯L₁的电流，其中正确的是（   ）

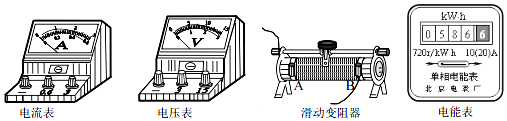

如图所示，关于下列四种电学仪器的说法中正确的是（   ）

如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L₁”或“L₂”）的电流，b电流表的读数应为A.

如图，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．

将图甲电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱与(选填“A”或“B” )相连，若电路中电流约为0.4 A，则电流表的量程应选用A.

如图所示的电路，当开关S闭合后，电流表测量的是通过（选填“电源”、“L₁”或“L₂”）的电流，电流表的指针偏转如图所示，电流表的示数为A。

如图所示，是某个同学探究并联电路电流规律的电路，如图两表指针在同一位置。

求：

在探究并联电路电流规律的实验中，图甲是实验的电路图。

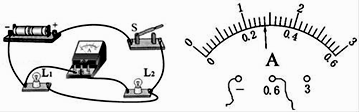

如图（a）的电路中，灯L₁和L₂是联连接的，电流表测量灯中的电流。闭合电键后，电流表示数如图（b），可知电流表的示数为安。

下面的说法中正确的是（   ）

如图的电路中， 为待测电阻，阻值约为 ．实验器材有：滑动变阻器，规格为“ ”；电压表（量程分别为 、 ）；电流表（量程分别为 、 ）；电池组为新干电池3节串联．两只电表的量程可采用以下4种选法，为使测量时能较准确地读数（指针最好在中间刻度线附近），两只电表的量程应采用（   ）

如图，将电流表、电压表两个元件符号填进电路的空缺处。要求开关S闭合后，滑动变阻器能改变灯泡亮度。

使用下列器材时，正确的做法是（       ）
