电流的测量及电流表的使用知识点题库

小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V₁和V₂的指针完全一样，如图乙所示，则L₁两端的电压为V，L₂两端的电压为V．

如图所示，L₁和L₂是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则

A . a、b均是电流表 B . a、b均是电压表 C . a为电流表，b为电压表 D . a为电压表，b为电流表

如图所示的电路中，只闭合S₂时，灯泡亮，当S₁、S₂均闭合时，电流表A₁测的电流，电流表A₂测的电流。

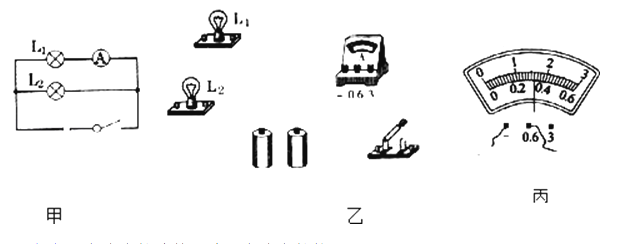

如图甲所示的电路中，

下列说法正确的是（　　）

A . 导体导电是因为导体中有大量的自由电子 B . 金属导体中的电流方向与自由电子定向移动的方向相反 C . 在闭合开关前，滑动变阻器要接下边的两个接线柱 D . 电流表在使用时不允许不经用电器直接与电源两极相连接，而电压表允许直接接在电源两极上

如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是

电流表和电压表都是比较精密的仪器，它们是我们比较熟悉的两种电学测量工具．关于电流表和电压表的使用，下列说法中正确的是（）

A . 电流表与电压表都可以直接与电源相接 B . 电流表与电压表都绝对不允许直接与电源相接 C . 电流表可以直接与电源相接，而电压表绝对不允许直接与电源相接 D . 电压表可以直接与电源相接，而电流表绝对不允许直接与电源相接

如图所示，当开关S闭合后，下列说法正确的是（）

A . 灯L₁与灯L₂串联，且灯L₁被短路 B . 电压表可测出灯L₁两端的电压 C . 电流表A₁测的是灯L₁的电流 D . 电流表A₂测的是灯L₂的电流

如图所示的电路中，闭合开关时，下列说法正确的是（）

A . 两个灯泡串联 B . 开关只能控制灯L₁ C . 电流表测的是灯泡L₁的电流 D . 电流方向从电流表到开关

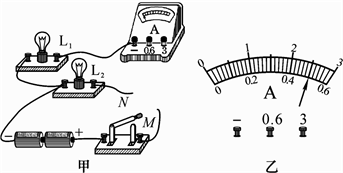

如图甲所示，用电流表测电流．若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是灯(填“L₁”或“L₂”)的电流，电流表的分度值是A，所测电流大小为A．

如图甲所示，当开关S闭合时，两只电流表的示数分别由乙两图读得，则电灯L₁中的电流是（）

A . 0.22A B . 2.3A C . 0.98A D . 条件不足，无法判断

如图所示，图中两灯规格不同，能测出通过灯L₁电流的电路是（）

A .

B .

C .

D .

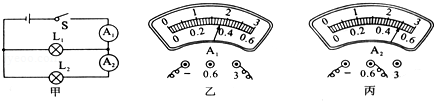

如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得，则电灯L₁中的电流是A。

关于如图所示的电路，下列分析正确的是（）

图片_x0020_100016

A . 只闭合S₁时，L₂发光，L₁不发光，A₂测L₁的电流 B . 只闭合S₂时，L₁发光，L₂不发光，A₁测L₂的电流 C . 闭合S₁、S₂时，L₁、L₂并联，A₂测L₂的电流 D . 闭合S₁、S₂时，L₁、L₂串联，A₁、A₂示数相等

某同学使用电流表时，估计待测电路中的电流应选用0∼0.6A的量程，但他误用0∼3A的量程来测量．这样做的结果是（）

A . 指针摆动角度大，会损坏电流表 B . 指针摆动角度小，会损坏电流表 C . 指针摆动角度小，读数比较准确 D . 指针摆动角度小，读数不够准确．

小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，继续进行实验。

观察图所示四个电路图，并请填空完成回答：

（1）在图A所示的电路中，电流表测的是的电流（选填“干路”、“L₁”或“L₂”）；在图B中电流表测的是的电流（选填“干路”、“L₁”或“L₂”）；在图C中的电路出现的错误是；在图D中出现的错误是；

（2）连接电路后，两灯泡都亮，由于连接较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行？请你在表中空格填写“可行”或“不可行”。

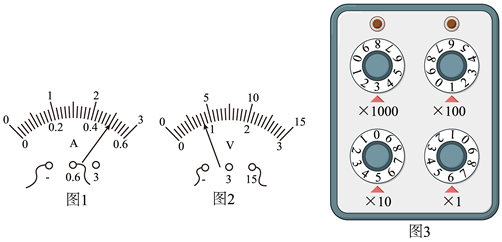

图1中，表中的示数是。. 图2中，表中的示数是。如图3所示，电阻箱的示数为Ω。

下图中能直接测量通过灯L₁的电流的电路是（　　）

A .

B .

C .

D .
