电流的测量及电流表的使用 知识点题库

 按要求完成作图：
（1）根据图甲所示的电路实物图，在答题纸方框内画出它的电路图：
（2）根据图乙中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L₁和L₂串联，且都能发光；
（3）在图丙直棒上画出动力F₁的力臂L₁和阻力臂L₂对应的阻力F₂ ．

如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：① ；② ；③

如图所示，电流表测量的是（　　）

​

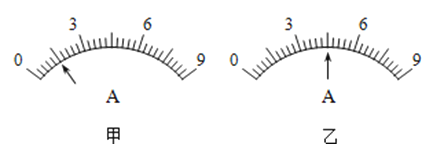

某电流表有两个量程，大量程是0～9A，小量程数字看不清．兰兰同学为了探究电流表的小量程是多少，她先用大量程测一较小的电流，其示数如图甲所示；再改用小量程测同一电流，指针指在图乙的位置．则：

（1）她测得的电流值是 A；

（2）电流表的小量程为0～ A．



如图所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流在要改接的那根导线上打个“×”，再画出改接的导线．

如图所示电路，灯L₁、L₂的额定电压分别为2V、10V，S₁闭合，S₂断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S₂闭合后，移动变阻器滑片使L₂仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（   ）

如图所示，下列描述正确的是（   ）

如图，为了让灯泡发光，其中a、b分别为（   ）

如图所示的电路中，闭合开关时，下列说法正确的是（   ）

如图所示电路，闭合开关S₁、S₂ ， 下列对电路的分析正确的是（    ）

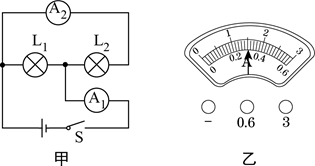

在图甲所示的电路中，当开关S闭合后，电流表A₁和A₂的示数均如图乙所示，计算通过灯L₁和灯L₂的电流。

小丽同学进行探究实验的电路如图1所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：

测量处	A	B	C
电流（安）	0.5	0.2	0.3

如图所示电路，电源电压恒定，开关闭合后两灯均发光，电压表V₁的示数为6 V，电流表A₁的示数为0.2 A，以下说法正确的是（   ）



在图示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，向右移动滑动变阻器滑片的过程中，电流表的示数变大。

下列数据最符合实际的是（   ）

如图所示为一个正确的电路图，其中a b是电表，则（   ）

如图甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则灯泡L₁与L₂两端的电压之比U₁∶U₂=，两灯泡的电阻之比R₁∶R₂=。（不考虑温度对灯丝电阻的影响）

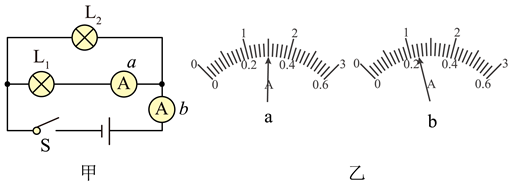

如图甲电路，当开关s闭合后，a、b电流表的指针偏转如图乙所示。则

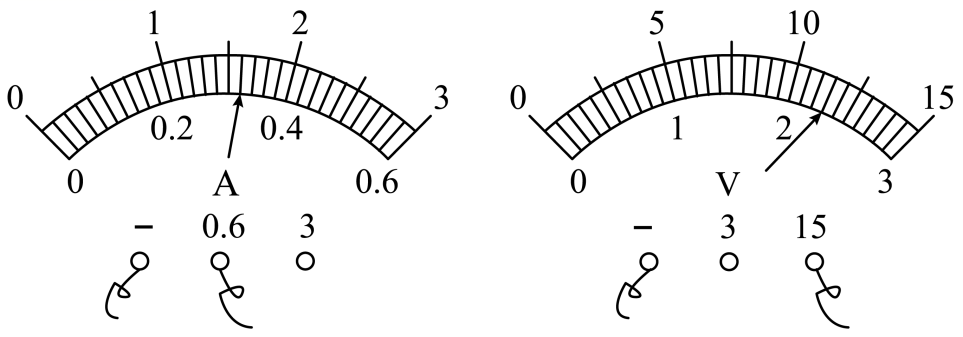

如图是两种仪器测量时的示数，电流表的示数是， 电压表的示数是。

测量是物理实验的基本技能，请读出下列测量工具的读数；
