串、并联电路的设计 知识点题库

对如图所示电路，下列说法中正确的是（ ）

如图所示的台秤原理图，电源电压恒定，能满足“物体质量增大时，电压表或电流表示数也增大”要求的是（　　）

小华同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M₁控制车辆行驶，电动机M₂控制警长转动，当只闭合开关S₁时，车能行驶，警长不转动；当只闭合开关S₂时，车和警长都不动；同时闭合开关S₁和S₂时，玩具车行驶，警长转动．请你在方框内画出车内电路的电路图．

如图所示的电路，要使灯L₁、L₂串联，应该（   ）

家用电冰箱的用电部分主要是电动压缩机和照明灯泡．其中，电动压缩机M受温控开关S₁的控制，照明灯泡L受门控开关S₂的控制，要求它们既能单独工作又能同时工作．图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是（   ）

小红家台灯的插头插在如图所示的插座上，插座上有一个开关和指示灯分别用S₁、L₁表示，台灯的开关和灯泡分别用S₂、L₂表示，小红断开或闭合S₁、S₂时，记录现象如表，由小红的记录可判断出关于L₁、L₂的连接方式可能是下列电路图中的（   ）

开关状态	插座指示灯（L1）	台灯（L2）
闭合 S1 ， 断开 S2	亮	不亮
断开 S1 ， 闭合 S2	不亮	不亮
S1和 S2都闭合	亮	亮

如图甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。如图乙中S₁为过压保护开关，S₂为过热保护开关，压强过大时开关S₁自动断开，温度过高时开关S₂自动断开。如图乙表示S₁、S₂和锅内发热器的连接情况，其中符合上述工作要求的是（   ）

楼道中常见的“声光控”照明灯，当声、光强度均达到一定程度时，灯泡会正常发光，否则灯泡不发光.下面的四幅电路图中，既满足上述条件，又符合安全用电要求的是(    )

为了提高行车的安全性，汽车安装了日间行车灯，如图所示。当汽车启动时，S₁闭合，日间行车灯L₁亮起；光线不足时再闭合S₂ ， 车前大灯L₂也亮起。则如图所示的电路图中符合上述要求的是（   ）

连接图中两只电灯泡的串联电路．

电动自行车两刹车手柄中各有一只开关S₁和S₂ ． 在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（    ）

如图为定时爆炸装置示意图，虚线框内是其内部电路，a、b为暴露在外面的两根导线 拆弹专家要在a、b两根导线中做出正确选择，将其中一根导线剪断即可使起爆器失效；若不慎剪断 选填“a”或“b” 导线，起爆器就会引爆 定时装置 图中未画出 相当于一开关，正常处于闭合状态，当到达设定时间时，开关断开，起爆器引爆，则定时装置应串联在 选填“CD”或“EF” 之间．

小红发现教室里的一个开关可以同时控制两盏灯，一个灯坏了另一个还在亮，图中符合要求的电路图是（   ）

教室内有四盏220V的灯，两个开关，每个开关控制两盏灯。图中能正确反映教室这四盏灯连接情况的是（   ）

小明设计了一种照明电路图，其设计要求是：S₁、S₂分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是(    )

用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L₁、L₂并联，开关控制两个灯泡，导线不能交叉。

​​

某自动售货机，它可通过手机扫码（闭合S₁）或通过投币（闭合S₂），启动电动机完成自动售货；在光线较暗时光控开关S₃自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（   ）

现代汽车的仪表盘上都有安全带指示灯，驾车前会提醒驾驶员系好安全带。当安全带未系好时，相当于断开开关 ， 指示灯亮；当安全带系好时，相当于闭合开关 ， 指示灯不亮。下列符合要求的电路图是（   ）

为确保安全，强排式燃气热水器使用时，先闭合开关S₁ ， 排气电机工作，再闭合开关S₂ ， 燃烧室工作；若只闭合开关S₂ ， 燃烧室无法工作。请你按要求完成如图虚线框内电路图。

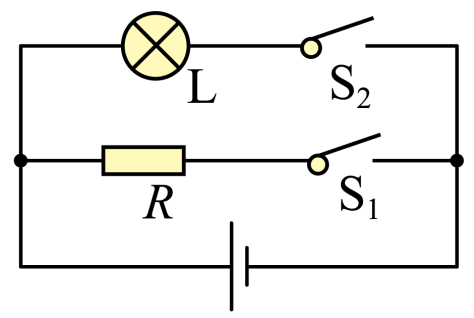

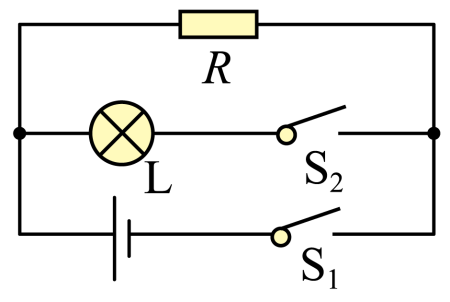

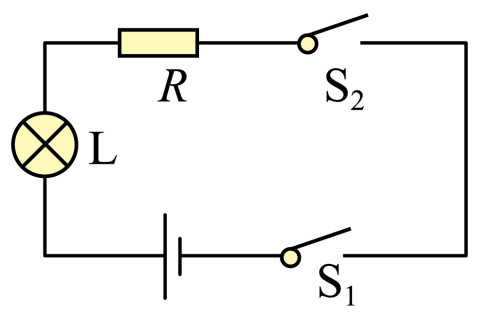

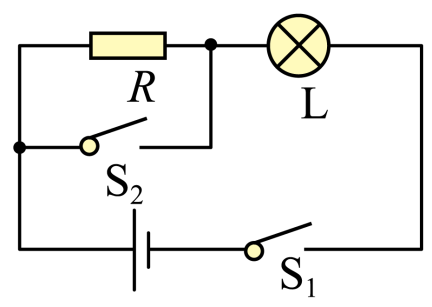

某红外测温枪测温时，闭合测温开关S₁ ， 只有热敏电阻R工作，测温枪显示被测温度。在环境看不清示数时，再闭合开关S₂ ， 显示屏补光灯泡L发光；只闭合开关S₂时灯泡L不发光。如图所示中的电路符合要求的是（   ）
