串、并联电路的设计 知识点题库

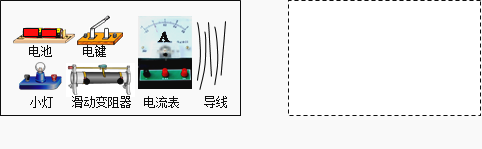

在“用滑动变阻器改变电路电流”实验中，实验室提供的实验器材如图16中所示。请你设计电路，要求：闭合电键后，小灯发光，当滑动变阻器的滑片P自中点向左移动时，电流表的示数不断变小。在方框中画出你设计的电路图 。在连接电路时，电键应处于 状态（选填“断开”或“闭合”），电流表应 （选填“串联”或“并联”）在被测电路中。


如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S_l闭合、S₂断开时，只有灭蚊网通电起到灭蚊作用；当开关S_l和S₂都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（　　）

​

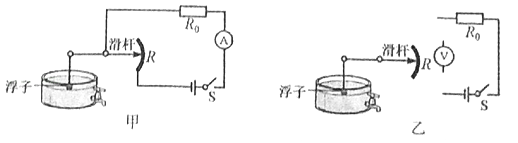

图甲为一种测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量．当油箱中的油量减少时，浮子就会带动滑杆使电流表的示数变小．现将电流表换成电压表，请用乙图设计一个电路，使油箱中的油量消耗到最少时，电压表的示数减小到零．

卫生间里安装了照明灯和换气扇，有时需要各自独立工作，有时需要它们同时工作．在下图所示的电路中，你认为符合上述要求的是（   ）

投影仪主要由散热风扇和高亮度灯泡组成，灯泡工作时会释放大量的热量，要及时散热，即使灯泡熄灭以后散热风扇还要继续工作一段时间，以保护投影仪．因此，关闭投影仪时不能直接拔下电源插头．下列的四个简化电路图中，能起到类似保护作用的最优电路是（    ）

为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图乙中的器材连成符合楼道灯要求的电路．

如图所示电路，下列说法正确的是（   ）

在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：

①电压表测小灯两端电压；

②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮。

为了提高行车的安全性，汽车安装了日间行车灯，如图甲所示．当汽车启动时， 闭合，日间行车灯 亮起；光线不足时再闭合 ，车前大灯 也亮起．则图乙所示的电路图中符合上述要求的是（    ）

教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是（    ）

图中四个灯泡的连接方式是(    )

汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S₁闭合，若未系安全带，则开关S₂断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S₂闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（    ）

如图所示，在电动自行车两刹车手柄中，各有一只开关S₁和S₂ ， 当在行驶中（开关S闭合）用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，下列电路符合设计要求的是（   ）

如图所示电路中有两个小灯泡，请在图中圆圈内,分别填入灯泡、电流表或电压表的符号。要求两个灯泡并联，开关断开时两灯均不发光；开关闭合时两灯均能发光，且两电表的示数均不为零。

如图1所示是一种测量体重大小的电子体重计．秤盘M通过绝缘体与一金属杆相连，R相当于滑动变阻器，从体重计仪表指针所指的刻度就可以知道人的体重大小．电源电压恒定不变．

如图为某兴趣小组设计的电子秤简易电路图，R_x是压敏电阻，阻值随所受压力的增大而减小，R₀是定值电阻．测量时，电压表V的示数随所称量物体对压敏电阻的压力增大而增大．请根据以上信息，在虚线框内将电路图补充完整．

连接图中灯泡L₁、L₂的并联电路。

某品牌滚筒洗衣机，筒门处有开关S₁ ， 筒门关闭时S₁闭合，筒门打开时S₁断开。筒门开关S₁和控制开关S₂必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（   ）



请把电路补充完整。已知电源电压3V。要求：电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮。
