串、并联电路的设计 知识点题库

为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是（　　）

在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。

随着我县国家标准化验收的成功，各学校都已配齐投影仪灯设备．投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温．要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光．下列四个电路图中最符合要求的是（　　）

某科研基地使用远红外灯L₁给封闭在特殊装置中的菌类提供能量，科研人员可通过观察装置外、接在同一电路中的另一盏灯L₂发光与否，确认特殊装置中的灯L₁是否在工作，以下电路中能反映它们正确连接的是（　　）

如图所示，电源电压为6V，另外手头有三个电阻R₁=15Ω，R₂=25Ω，R₃=100Ω，请你用其中的两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.3A，要求画出电路图，并注明连入的电阻的阻值．

小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是（   ）

某种电脑键盘清洁器有两个开关，开关S₁至控制照明用的小灯泡L，开关S₂只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（   ）

某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（   ）

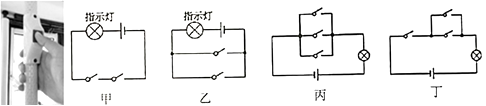

小明在乘公交车时发现车后门两个扶杆上均装有一个有色按钮（相当于开关）.当乘客按下任一按钮，驾驶台上的指示灯亮，感兴趣的他设计了甲、乙两个电路；观看举重比赛时，他发现比赛中有三名裁判，主裁判一名，副裁判两名，只有当主裁判和至少一名副裁判都按下自己按钮时，指示杠铃被成功举起的灯泡才亮，他又设计了丙、丁两个电路.小明设计的电路中符合上述实际情况的是（   ）

小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光 . 图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（   ）

如图所示的电路中，使两盏灯都能发光的操作是（   ）

有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S₁ ， 托盘旋转，再将温控开关S₂闭合，开始加热；若只闭合开关S₂ ， 则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（   ）

在如图所示电路中的“〇”内，填入电流表或电压表的符号，要求开关闭合时，使两电阻并联。

如图所示的闹钟，当要设定响铃时间时，先将闹铃开关闭合，再将定时指针调到指定时间，只有当时针转至与定时指针重叠时，定时开关也闭合，此时电动机工作，带动铃锤敲击铃碗，闹铃才能发声.下列电路图能满足上述要求的是（   ）

某单位装有双人双控指纹防爆门，开门时要求甲先输入指纹（S₁ 闭合），解除警报，门不开，乙再输入指纹（S₂ 闭合），电动机达到额定电压，门打开；若乙先输入指纹， 则警报响。下面的四个电路中符合要求的是（  ）

由于城市供水的水压不高，某些学校会利用水泵向教学楼比较高的楼层供水，水泵开关就设置在水龙头旁边，但有时会出现关闭水龙头后水泵没有及时关闭，导致水泵烧坏。针对这一现象，该学校科技小组利用按钮开关S₁（按下开关闭合、松开开关断开）设计了一个延时水泵控制器，使用时只需按下开关S₁ ， 延时电路通电使S₂闭合，水泵运行，松手后S₁断开，延时电路会使S₂持续闭合一段时间，水泵延时抽水一段时间后自动停止。下列电路满足以上要求的是（　　）

新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（   ）

某品牌滚筒洗衣机，筒门处有开关S₁ ， 筒门关闭时S₁闭合，筒门打开时S₁断开。S₁和总开关S，必须同时闭合时，洗衣机才能工作。请在图中方框内连出符合要求的电路。

汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作，如图所示，在不移动各原件位置的情况下，完成符合要求的电路设计。

新冠肺炎疫情影响到了我们生活中的方方面面，防控期间进入居民小区的车辆必须进行严密控制，外来车辆必须登记，为此各个小区都装备了门禁系统，本小区居民车辆可以通过自动识别（S₁）进入小区，而外部车辆必须下车登记说明情况，然后由登记人员手动开门（S₂），要想满足需要，下列电路符合要求的是（   ）
