串、并联电路的设计知识点题库

小明用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是（　　）

A .

B .

C .

D .

轿车仪表盘上有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示．则电阻R₀在电路中的作用是；你认为该电路的不足之处是（选填一点）．

小华家的电风扇具有摇头功能，风扇叶片转动和风扇摇头分别由两个电动机带动，风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能，如图所示的电路符合要求的是（）

A .

B .

C .

D .

如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S_l闭合、S₂断开时，只有灭蚊网通电起到灭蚊作用；当开关S_l和S₂都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）

A .

B .

C .

D .

某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S₁只控制照明灯，则如图乙所示的电路图中符合要求的是（）

A .

B .

C .

D .

电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）．如图所示的电路图中，符合上述特点的是（）

A .

B .

C .

D .

小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S₁、L₁表示，台灯开关和灯泡用S₂、L₂表示．小明断开或闭合S_l、S₂时，记录现象如表，则符合事实的电路图（）

开关状态	插座指示灯（L₁）	台灯（L₂）
闭合S₁ ，断开S₂	亮	不亮
闭合S₂ ，断开S₁	不亮	不亮
S₁和S₂都闭合	亮	亮

A .

B .

C .

D .

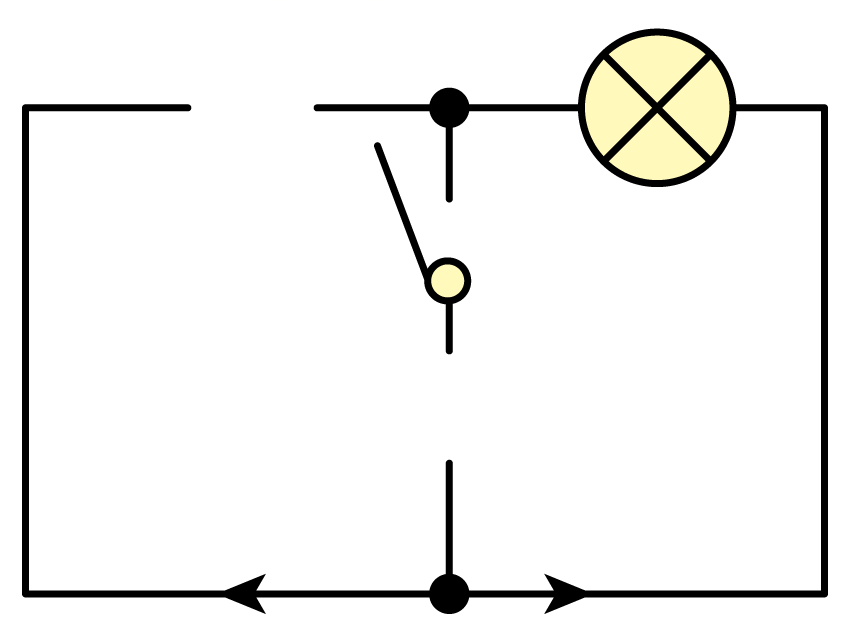

交通法规定驾驶员不系安全带是违法行为．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关．指示灯不亮；安全带未系时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）

A .

B .

C .

D .

根据要求，用笔画线代替导线将图中的电路元件连入电路S₁控制灯泡；S₂控制两空、三孔插座上的用电器；将电冰箱与三孔插座连接起来.

小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是（）

A .

B .

C .

D .

小明想给自家的养殖场设计一种呼叫装置，要前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮。请在图中帮助他画出符合要求的电路图(导线不得交叉)。

新型公交车后门两侧扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，有的驾驶台上的指示灯亮起来，有的驾驶台上有铃声响起，提醒司机有乘客要下车。聪明的睿睿想，如果指示灯亮起的同时，铃声响起来，可以更好地提醒司机，于是就动脑设计了符合要求的电路。下图中符合要求的电路是（）

A .

B .

C .

D .

空调扇因具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉的常用电器。其内部电路中有送风电动机和加湿电动机，工作时，若只闭合送风开关只有送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。如图所示电路中符合上述设计要求的是（）

A .

B .

C .

D .

笔记本电脑已进入寻常百姓家庭，小明使用笔记本电脑时发现，工作一段时间后，电脑会发热；为此笔记本很注意散热．当温度达到一定值时，温控开关S₁自动闭合，风扇启动，加快散热从而保护电脑．如果断开电源总开关S₂ ，风扇M和其他工作系统同时停止工作．根据上述持点，下列可能符合散热控温特点的原理图是（）

A .

B .

C .

D .

（1）如图甲所示，把两种不同的金属片A、B插入柠檬，制成的“水果电池”，与电压表连接在一起。水果电池是把能转化为能的装置。把图甲中的电压表换为图乙中的二极管，要想二极管发光，金属片要接二极管负极(选填“A或“B”)。二极管主要是由材料制成的。
（2）电动轮椅为残障人士出行提供了方便。某型号的电动轮椅工作原理如图所示，操纵杆可以同时控制S₁和S₂两个开关，向前推操纵杆时轮椅前进且能週速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为24V，定值电阻R₂=20Ω，R₁为滑动变阻器。分别将S₁和S₂同时接触对应点(选填“1”或“2”)时，轮椅前进；当轮椅后退时，电流表示数 (选填“大于”、“小于”或“等于”)1.2A。
