串、并联电路的设计 知识点题库

如图所示电路中，绝对不能同时闭合开关．

教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（   ）

使用自动控制的楼道灯可以节约用电，它由两个开关控制，其中“光控开关”在天黑时闭合，天亮时断开；“声控开关”在有声音时闭合，无声音时断开．当在夜晚且有人走动发出声音时，电路才会接通，灯亮，下面四个电路图中合理的是（   ）

家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（   ）

如图是某名牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣电源开关S₁和安全开关S₂ ， 当杯体倒扣在主机上时，S₂自动闭合，此时再闭合S₁ ， 电动机才能启动，开始榨汁，下列电路图符合上述要求的是（   ）

压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（   ）

家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（   ）

在如图中，要求用电流表测量灯泡L₂中的电流(0.3A)， L₁、 L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来.

单轮平衡车的电路部分安装电源开关S₁和压力开关S₂ ， 当手动闭合S₁时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S₂自动闭合，电动机才能正常启动，平衡车才开始运动．请根据上述要求将电路图连接完整．

​​

如图，在电路中的圆圈内填上电压表或电流表，使R₁、R₂并联连接．

家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷见，不能只发热不吹风；请在图中用铅笔画线连接好符合要求的电路图．



如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入， 需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是(   )

如图所示是某同学连接的电路，电路连接有错误，将图中电路改成正确电路：要求只改动一根导线，使两只电灯连接成并联电路（在划掉的导线上画“×”，用笔画线表示改动后的导线）

如图所示电路盒内有电源和导线，面板上两个灯泡L₁、L₂ ， 两个开关S₁、S₂ ， 要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：

只闭合开关	S1	S2	S1、S2
L1发光情况	亮	不亮	亮
L2发光情况	亮	不亮	不亮

以下四个电路，符合上述发光情况的是（   ）

如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（   ）

“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R₁和R₂代表消毒锅和煮水壶，当闭合开关S后，R₁和R₂才能工作，但不能同时工作，电路中符合要求的是(    )

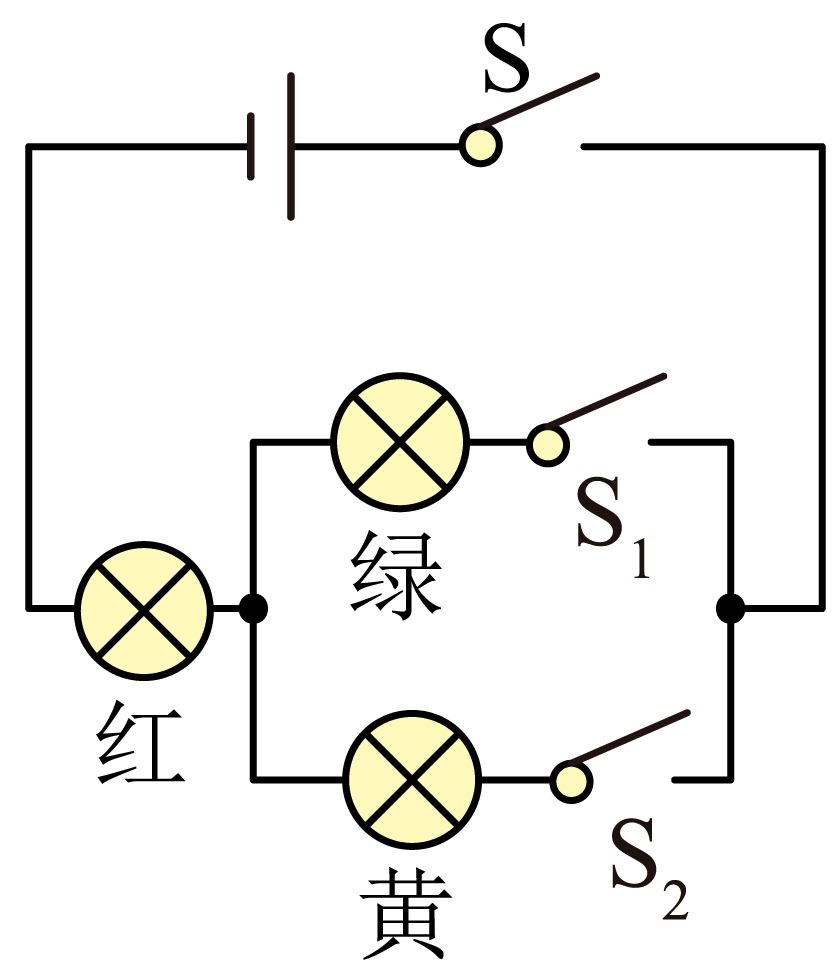

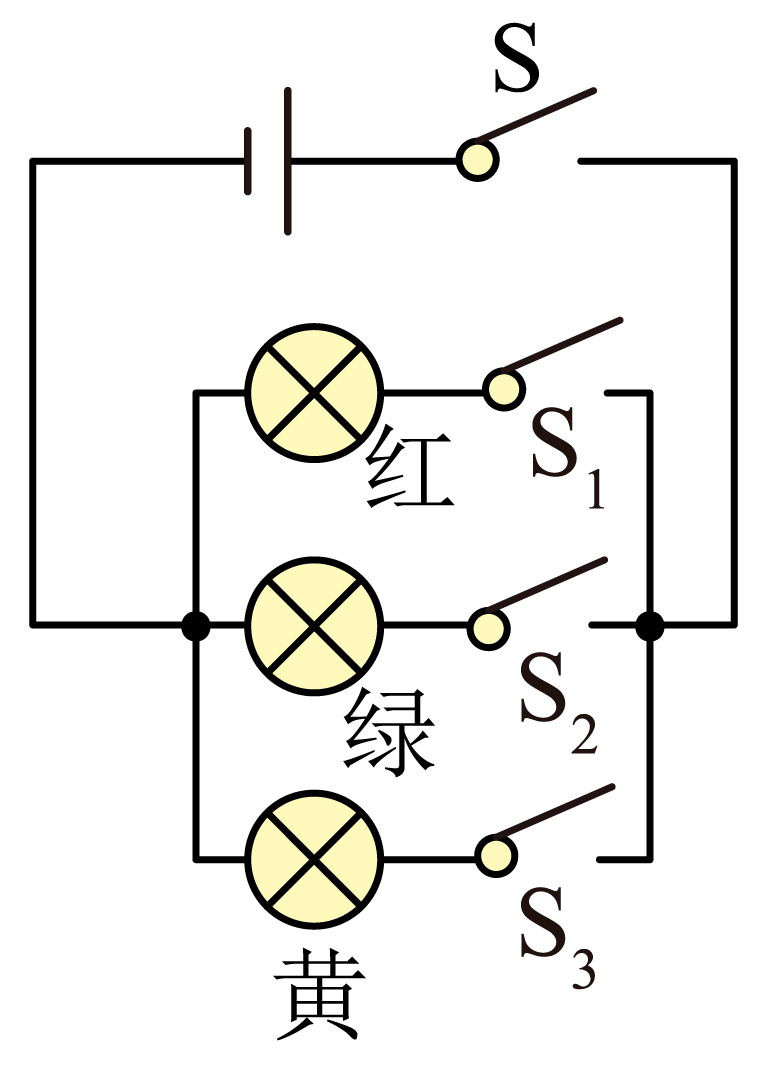

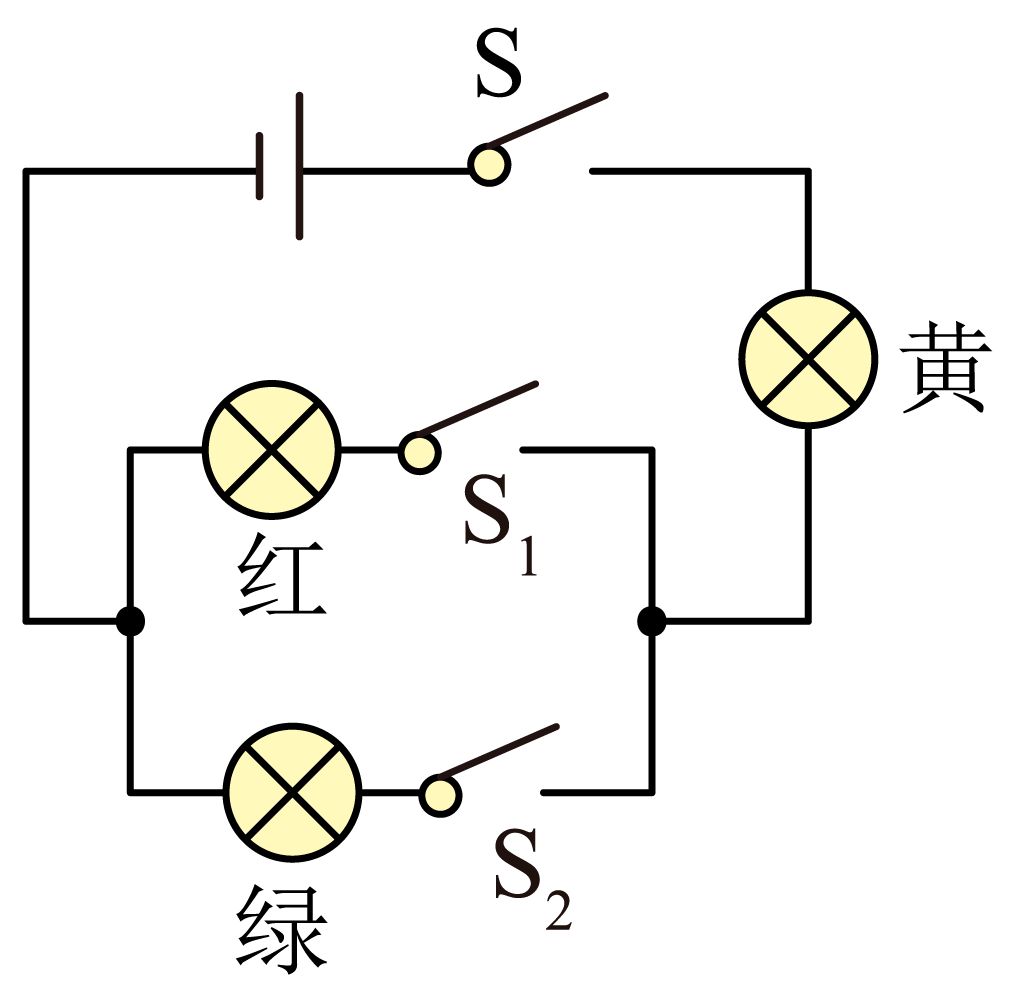

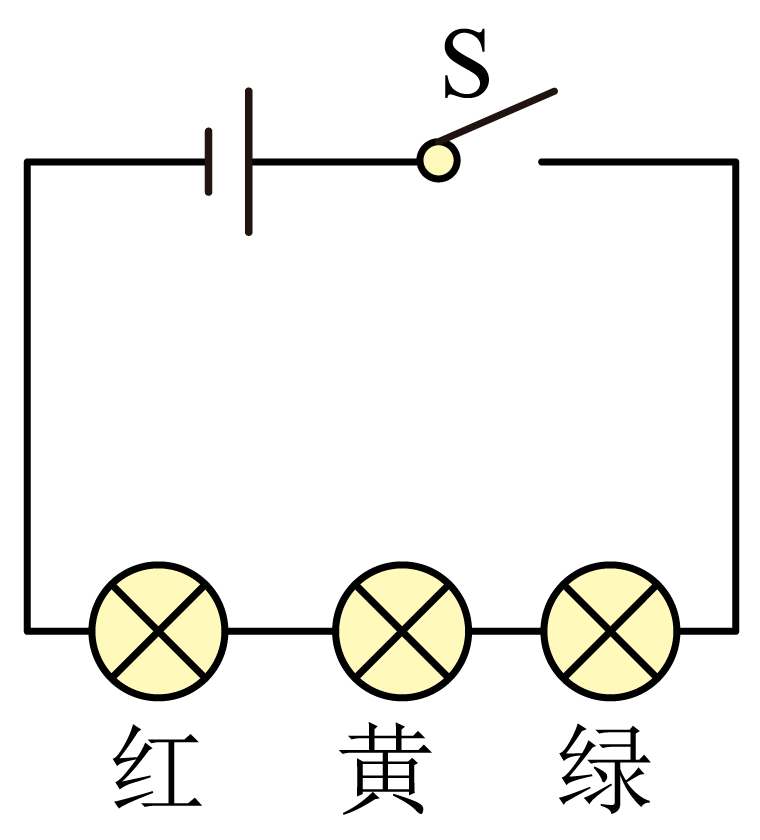

过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（　　）

在图中补充两根导线，让灯泡L₁、L₂组成并联电路且开关控制两灯的亮灭。

某科学实验室的智能锁，密码识别成功时S₁闭合，指纹识别成功时S₂闭合，当“密码+指纹”均识别成功才有电流通过电动机，打开门锁。图中电路设计符合要求的是（   ）
