实物的电路连接 知识点题库

（1） 请你用笔画线代替导线，将图1中的实物电路连接完整．

（2） 按要求将电路连接后，闭合开关，移动变阻器滑片P，电流表、电压表示数如图2所示，则小灯泡此时的电功率为．若他想测量小灯泡的额定功率，应将图1中变阻器滑片P向端（填A或B）移动，使电压表的示数为2.5V．

（3） 在实验中发现小灯泡不亮，电压表有示数，电流表无示数，则出现故障的原因可能是．

（4） 排除故障后，小明画出小灯泡的电流随电压变化的图象，你认为图象应该是图中的（填A或B），因为

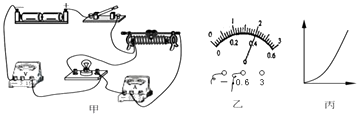

（1） 图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整．

（2） 小明正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮，小明分析后确定是灯泡的故障．若电流表没有示数，电压表有示数且接近电源电压，可以判断灯泡；若电流表有示数，电压表几乎没有示数，可以判断灯泡．

（3） 故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向（填“A”或“B”）端移动，使电压表的示数为2.5伏；

（4） 小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象．根据图象信息，可计算出小灯泡的额定功率是瓦．该图象不是直线，主要原因是．

（1） 请你说明在开关S闭合后观察到L₁和L₂的现象为．

（2） 请你改动图中一根导线的连接位置，闭合开关S后，使两灯都发光，且电流表都有正确示数．（在需要改动的导线上画“×”，并画出改动后的连线）

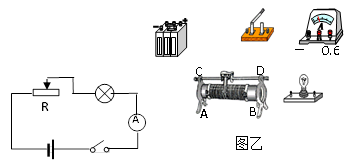

（1） 同组的小芳发现小明所选的器材不能完成此实验，其原因是．并且电路连接也有错误，如果此时闭合开关，小灯泡（选填“发光”或“不发光”）．请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确．

（2） 小明重新选择合理器材，将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的功率是W．

（3） 小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U 图象，如图丙所示，根据图象可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而．在这个图象中，横轴应该表示的是．（选填“电压”或“电流”）

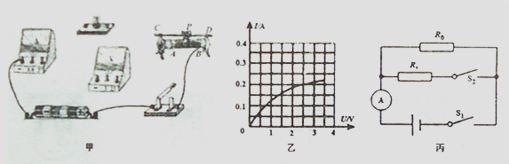

（1） 小明已经连接了部分电路，请你在甲图中用笔画线代替导线完成电路连接

（2） 开关闭合前，滑动变阻器的滑片P应该移至(选填“A”'或“B")端

（3） 进行实验的同时，小明描绘出通过小灯泡的电流随灯泡两端电压变化的曲线如图乙所示，由图可知小灯泡正常发光时，电阻为。

（4） 实验测量完毕后，老师给同学们介绍一种新的测量电阻的方法一安欧法(即利用电流表及已知阻值电阻测未知电阻的阻值)。听老师讲解后小明设计的电路如图丙所示，R₀为已知阻值的电阻。请你根据该电路写出测得R_x阻值的步骤：

a.；

b.。

（5） 按你的测量方法，请你写出未知电阻R阻值的表达式；R_x=

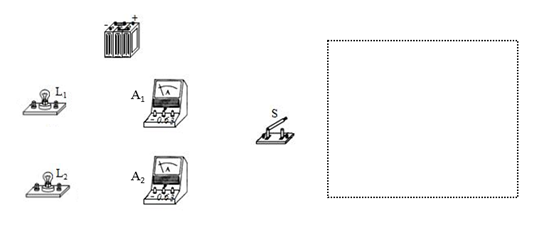

（1） 在如图所示的实物中，用笔画线代替导线连接好电路。要求：A₁测L₁的电流，A₂测L₂的电流，开关控制L₁ ， L₂（L₁ ， L₂电流不超过0.6A；连线不能交叉）

（2） 请在如图虚线框内按实物图画出相应的电路图．

（1） 如图所示，在虚线框内画-个带箭头的线段，表示夜间地面附近空气流动方向，并标出冷、热空气所在的位置。

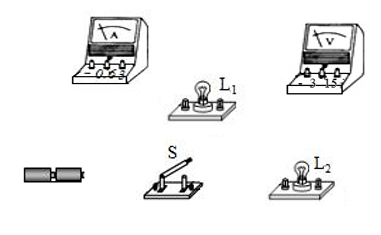

（2） 如图所示，是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L₁与L₂并联，开关S控制两盏灯，导线不能交叉。

（3） 为使电路正常工作，请在图10中恰当位置填入电流表或电压表。

（1） 如图所示，请在图中标出电源的“+”、“-”极。

（2） 请完成图中电路连接。实物图中少了两根导线。请用笔画线代替导线补上，补上后要求：灯L₁、L₂都能发光，且电流表只测量L₂的电流，开关控制L₁、L₂的通断。（导线不能交叉）
