实物的电路连接 知识点题库

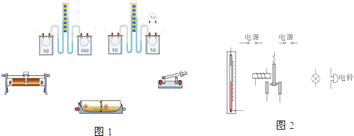

（1） 在研究电流通过导体产生的热量与哪些因素有关的实验中，用到以下实验器材．若探究电流通过导体产生的热量与电流的关系，请你用笔画线代替导线在图1中选择合适的器材完成实验电路的连接．

（2） 如图2是温度自动报警器的工作原理图，当温度低于警戒温度时，指示灯亮；当温度上升到警戒温度时，指示灯不亮，电铃发声报警．请根据以上要求，用笔画平直的线代替导线，完成控制电路和工作电路部分的连接．

（1） 如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F₁的力臂和阻力F₂的示意图.

（2） 请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人用力往下拉绳使重物升起．

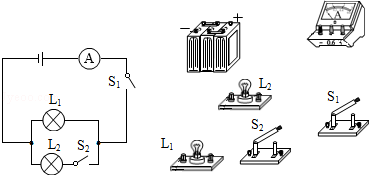

（3） 在图中，补上适当的导线，使两灯并联，电流表（接小量程）测L₂的电流．

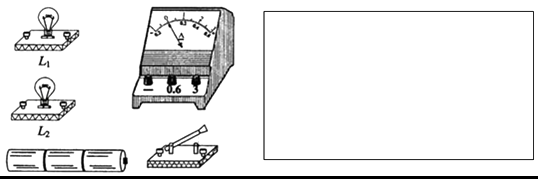

（1） 在虚线框内画出它的电路图；

（2） 在图中用笔画线代替导线，连接好实物电路

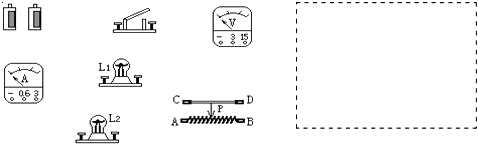

（1） 在下左图“○”中，填入伏特表和安培表的符号，并标明它们的“+”、“—”接线 柱。

（2） 按下面要求连接下图中的实物图：

①伏特表测量灯泡两端电压，

②变阻器能改变 通过灯泡的电流强度，而且滑片向 C 端滑动时变阻器电阻增大，

③安培表测量通过灯泡的 电流强度。

（1） 小明发现，公交车后门的两侧扶手上，各装有一个按钮，相当于一个开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃就会发声，提醒司机有乘客要下车，如图所示，请将图中元件连接成符合要求的电路．(导线横平竖直)

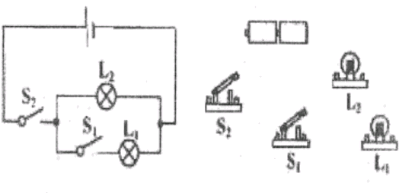

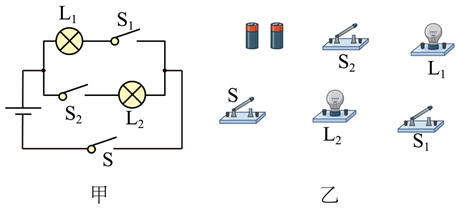

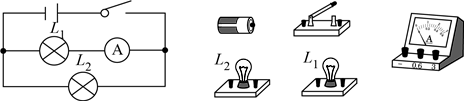

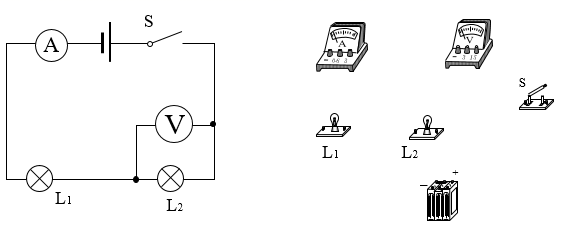

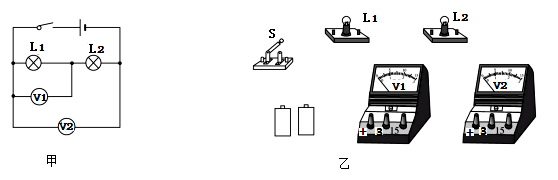

（2） 请按照电路图，连接实物图(导线不能交叉，导线接到相应的接线柱上)

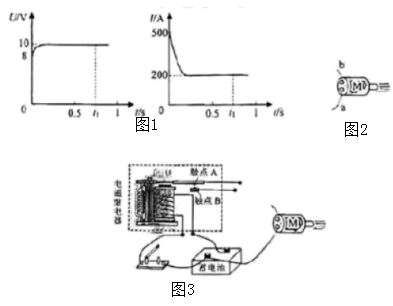

（1） 求t₁时M的电功率；

（2） M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω，若通过M的电流为200A。持续0.5s，求此过程

①a两端电压；

②a产生的热量；

（3） 一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图3。A与B接触时M通电，请用笔画线完成电路的连接。
