实物的电路连接 知识点题库

关于家庭用电，下列说法正确的是（  ）

请根据表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路，并根据连接好的实物电路在右边空白处画出电路图．

开关状态	灯泡发光情况
闭合S，断外S1、S2	L1、L2均不发光
闭合S、S1 ， 断开s2	L1发光、L2不发光
闭合s、s2 ， 断开s1	L1不发光、L2发光
断开S，闭合S1、S2	L1、L2均不发光

如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求

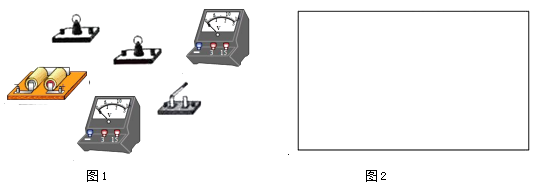

用笔画代替导线完成图1中电路的实物连接．要求：两灯串联，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路图．

根据图所示，要求L_l、L₂并联，S₁控制L₁ ， S₂控制L₂ ， S₃在干路，连线不要交叉，请将图中元件连成电路.

根据电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．

用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．

下列电路连接注意事项中，叙述错误的是（  ）

在用“伏安法测小灯泡的电功率”的实验中，待测小灯泡的额定电压为2.5V．

请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。



如图（a）所示，弹簧测力计的量程为牛，读数为牛。图（b）所示实验装置的名称为；在电学实验中，连接电路时电键应处于（选填“断开”或“闭合”）状态。

小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后画出正确的连接位置。

在研究“电流与电阻的关系”的实验时：

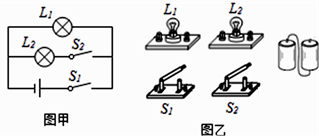

请根据图甲电路图，在图乙中连接实物电路．

现有规格不同的灯L₁、L₂ ， 两节干电池，开关，两个电流表A₁、A₂等。小明要利用这些器材设计一个电路来探究并联电路的电流规律。要求：两灯并联，开关控制整个电路，电流表A₁测L₁中的电流，电流表A₂测量干路电流。按要求在如图所示图中用笔画线将实物图连接起来、导线不要交叉（估计通过每个灯泡的电流在0.35A至0.55A之间）。

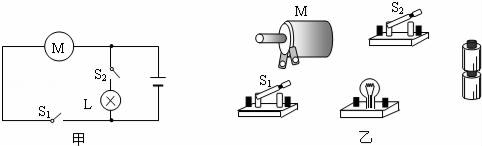

图甲是一个简化了的玩具警车的电路图。请用笔画线表示导线，把图乙中所示的实物按图甲连接起来。

常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S₁,压力开关S₂置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接

请你改动图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）

在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①与并联；②电键S同时控制与。

小明想测量并联电路中干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
