根据下列电路图连接实物图连接．

请按照图1中的电路图把图2的实物图中未连接起来的地方连接起来．

在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（　　）

A . 连入变阻器时，应使滑片位于变阻器值最大的位置 B . 开关、电流表应接在靠近电源电流流出的一端 C . 连接电路时，应先将开关断开 D . 电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．

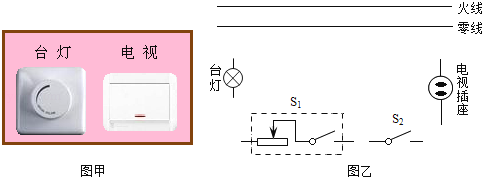

图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S₁为旋钮开关，单独控制台灯的通断和亮度；S₂为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原

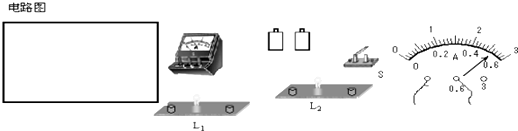

小松想利用如图的元件组成串联电路，让电流表测L₂电流，请你帮他完成下列任务

（1）在方框内画出电路图．
（2）用笔代替导线连接实物电路（导线不的交叉）．
（3）如图所示，电流表示数为，则通过L₁电流是，通过L₂电流为．

在如图所示的电路中，请用笔线代替导线连接成正确的电路．要求：闭合电键S后，滑片向左移动过程中，电压表示数变小．

图所示是某同学用电压表测灯L₁两端电压的实物图，其中的三处错误是：

（1）；
（2）；
（3）．

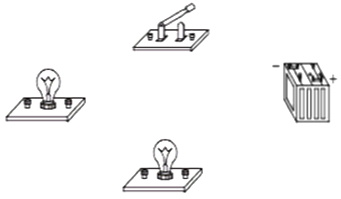

请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．

回顾实验和探究（请将下列实验报告中的空缺部分填写完整）：

探究欧姆定律

实验

装置

请根据实物电路，画出电路图，并将电路图连接完整．

表格

表1 R₁=5Ω

U/V	2	4	6
I/A	0.4	0.8	1.2

表2 R₂=10Ω（请将表格补充完整）

U/V	2	4	6
I/A	0.2		0.6

步骤

①连接电路，开关闭合前，将滑动变阻器的滑片移至最（“左”或“右”）端．

②将5Ω的电阻接入电路，闭合开关，移动滑片P，测量并记下几组电压值和电流值，填入表1．

③将10Ω的电阻接入电路，重复上述实验，填入表2．

结论

请利用表1数据，用描点法画出R₁的I﹣U图象．

分析表1，可以得到，在一定时，导体中的电流跟导体的电压成．

分析表1、表2的数据，可以得到：在电压一定时，导体中的电流跟导体的电阻成．

方法

上述结论是将图象变成文字叙述，这里运用的科学方法是法．

在“用电流表测电流”实验的电路中有一根导线尚未连接，请用笔线代替导线在如图中连接，使灯L₁和灯L₂并联，电流表测量灯L₁的电流。

根据图所示的电路图，连接实物图，已知通过L₁、L₂的电流都约为0.2A左右。

下面的电路图中，连接正确的是（）

A .

B .

C .

D .

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

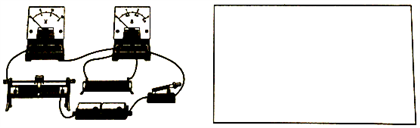

如图是某同学探究电阻一定时电流与电压关系的实验电路。闭合开关，电流表（填“会”或“不会”）损坏，电压表（填“有”或“没有”）示数，请你检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上（要求导线不交叉），并在方框内画出对应的正确电路图

L₁、L₂并联，S₁控制L₁ ， S₂控制L₂ ， S作总开关，连接实物图，并在左框内画出电路图。

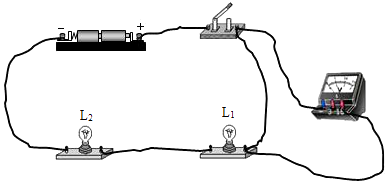

要求：①在图中用笔画线代替导线连接实物图，使两灯串联，并且电压表能测出 L₂两端电压；②在图右边的空白画出电路图.

请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。

如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向右滑动时灯泡变暗。

图片_x0020_100020

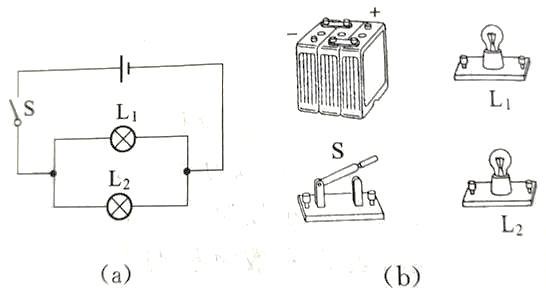

请你用笔画线代替导线，按照右边电路图（a）把右边（b）图中的实物连接起来。（注：每错一处扣0.5分，扣完发止）

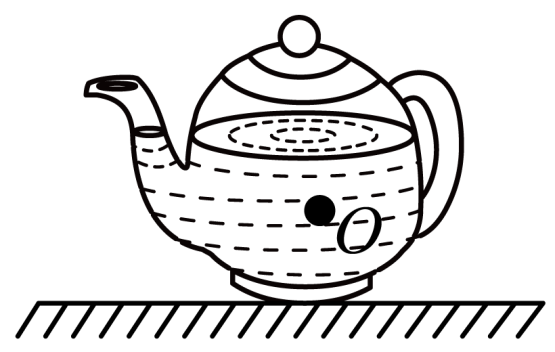

（1）请画出图中茶壶所受重力G的示意图。

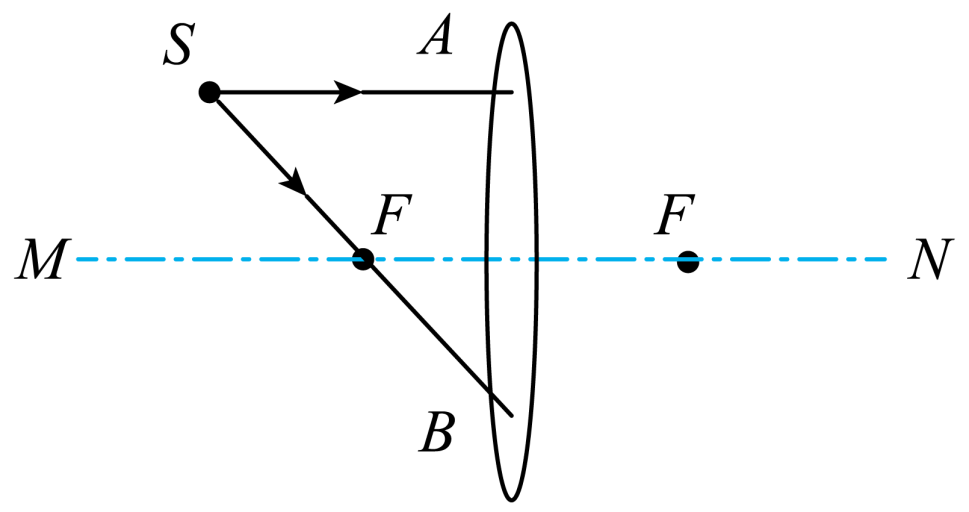

（2）如图所示，SA，SB是光源S发出的两条光线。其中SA平行于主光轴MN，SB过左焦点F，请画出这两条光线通过凸透镜折射出的光线（注意标出箭头方向）。

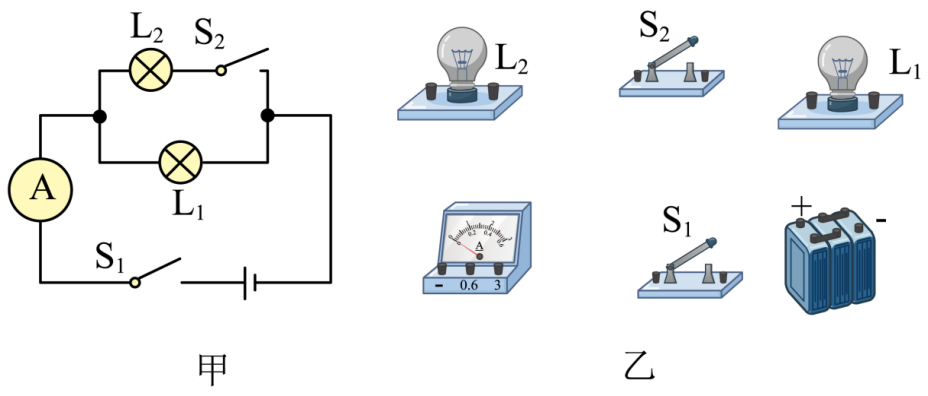

（3）根据如图甲所示的电路图，用笔画线代替导线，连接图乙实物电路（要求导线不能交叉）。
