简单机械 知识点题库

如图是生活中几种常见的杠杆，其中属于省力杠杆的是（填写字母序号），属于费力杠杆的是（填写字母序号）．

小芳同学设计了一个高度可调节的斜面来探究斜面的省力情况、斜面的机械效率与斜面的倾斜程度之间的关系，如下图所示。她首先测出小车重，然后用弹簧测力计沿斜面拉动小车，调节斜面倾斜角θ的大小多次测量，得到下表所示的数据：

斜面倾 斜角θ	小车重G/N	斜面高 h/m	斜面 长S/m	拉力 F/N	有用功 W有/J	总功 W总/J	机械效 率η/%
12°	5	0.2	1	2.1	（a）	2.1	47.6
30°	5	0.5	1	3.6	2.5	（b）	69.4
45°	5	0.7	1	4.3	3.5	4.3	（c）

骑自行车上一个陡坡时，有经验的同学会沿S形路线骑行，他这样做的目的（   ）

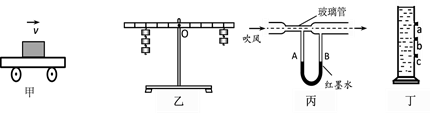

如图所示是力学的四个实验情景，下列关于每个实验的结果预测正确的是（   ）

如图所示，工人用 3m 长的斜面，把 120kg 的木箱推上 1m 高的卡车，假设斜面光滑则需要施加的推力为 N；若实际用力为 500N，斜面的机械效率为 ，重物受到的摩擦力为 N．（g 取 10N/kg）

工人用如图甲所示的滑轮组运送货物上楼，滑轮组的机械效率随货物重力变化的图象如图乙所示，机械中各处的摩擦力及绳重忽略不计，从图象可知影响滑轮组机械效率的因素之一是 ，动滑轮重N，货物重270N时工人向下拉绳子的拉力是N。

在修建天水市体育中心的施工过程中，起重机在4s内将质量为5×10³kg的钢材沿竖直方向匀速提升了2m，而它的电动机做的功是2×10⁵J．（g取10N/kg）求：

用如图所示的滑轮组来提升货物，在拉力F作用下，10s内将重300 N的货物从地面向上匀速提升了2m。已知动滑轮重60 N，不计绳重和摩擦。下列说法正确的是（   ）

踮脚是一项很好的有氧运动，它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（   ）

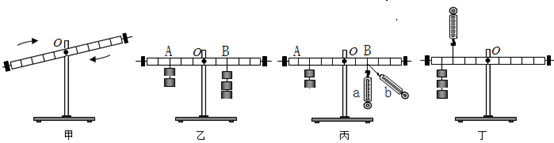

在探究“杠杆的平衡条件”的实验中

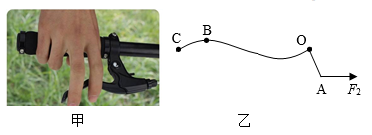

图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F₂ ， 其简化示意图如图乙。请在乙图中画出：

⑴阻力的力臂L₂；

⑵刹车时，作用在杠杆AOC上的最小动力F₁。

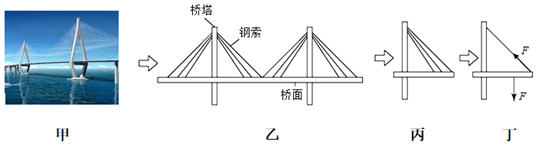

最近，虎门大桥发生异常抖动，引起人们的广泛关注。小明通过资料了解到，一般桥梁可分为斜拉桥和悬索桥，大桥的结构，可逐步抽象成图甲、图乙、图丙所示的模型。

如图所示，用撬棒撬起大石头，向上、向下用力都可以，向上用力时，支点为，已知CB=CD，其中更省力的方式是(填“向上“或“向下”)．

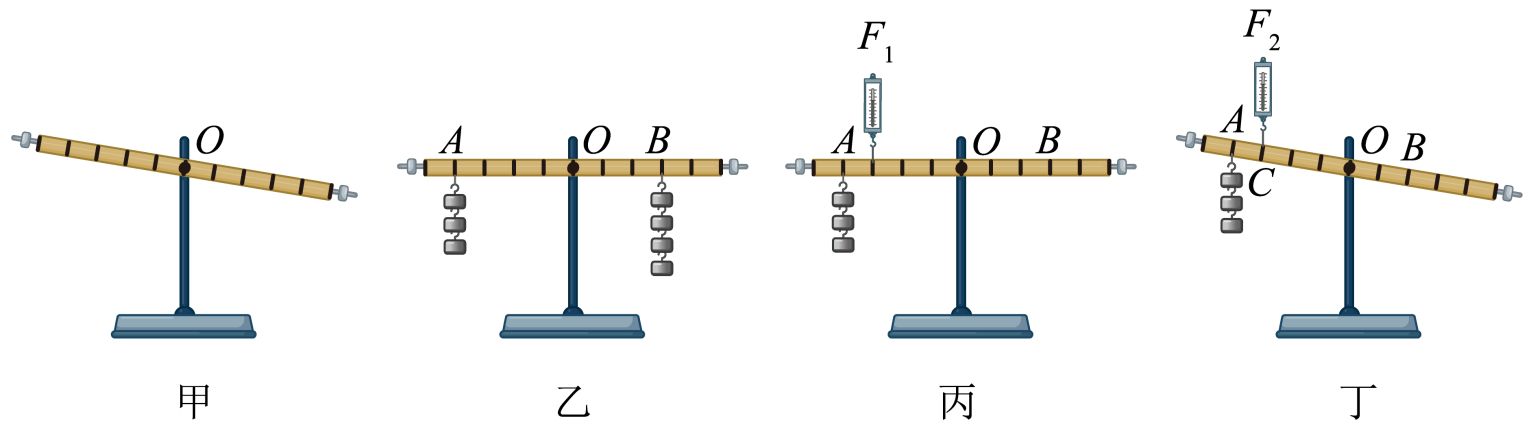

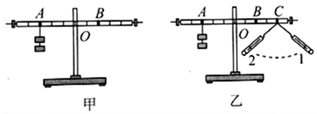

利用如图所示的装置来探究“杠杆的平衡条件”。

在“测量滑轮组的机械效率”实验中，用滑轮组提升不同钩码，如图是某次实验测力计的示数。

关于机械效率，以下说法正确的是（   ）

在探究“杠杆平衡的条件”实验中，所用的实验器材有：杠杆（每小格均等长）、铁架台、刻度尺、细线和若干个重为0.5N的钩码。

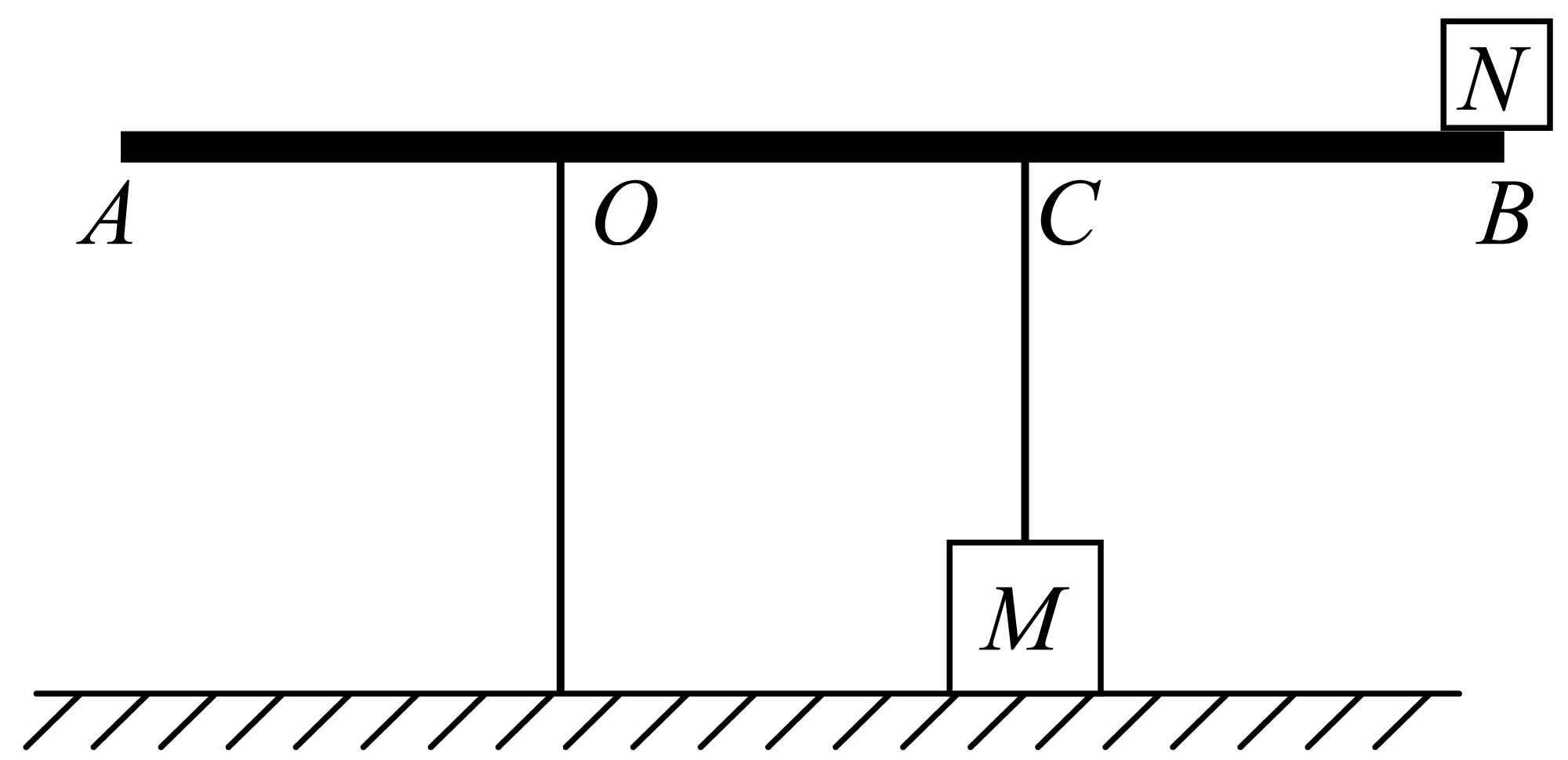

如图所示，轻质杠杆AB可绕O点自由转动，AO：OB=1：2，OC=CB，质量分布均匀的正方体M通过细杆与杠杆C点相连（轻质杠杆和细杆的质量均忽略不计），物体M的重力为40N，边长为10cm，将底面积为50cm²、重为20N的物体N从杠杆B端向A端移动。当N运动到A端时，将M沿竖直方向切去部分，并将其平放在N上，使M对水平地面的压强刚好为500Pa。下列说法正确的是（ ）

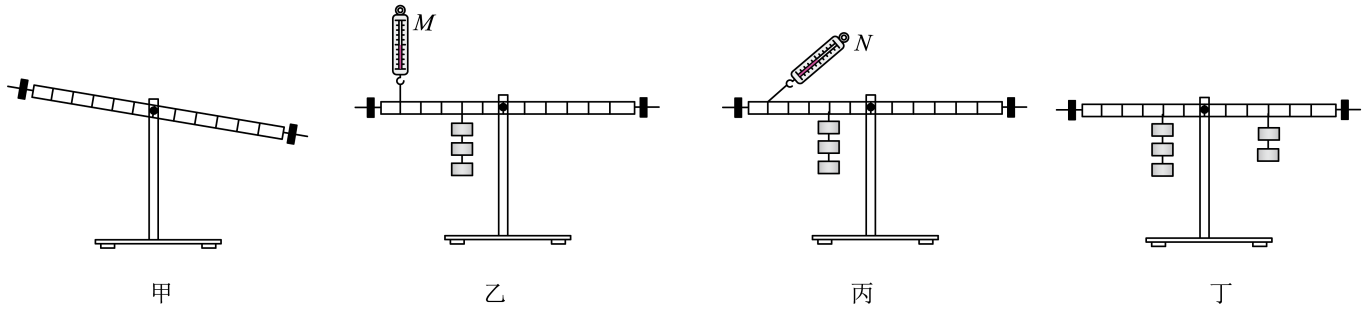

在“探究杠杆平衡条件的实验”中：

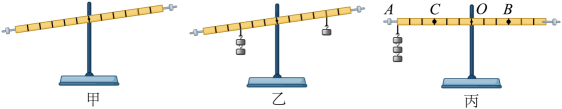

在“研究杠杆平衡条件”实验中。
