如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L．

如图所示的简单机械中，属于费力杠杆的是（）

A .

剪头发的剪刀 B .

自行车的脚踏板 C .

剪铁丝的手钳 D .

自行车的刹车闸

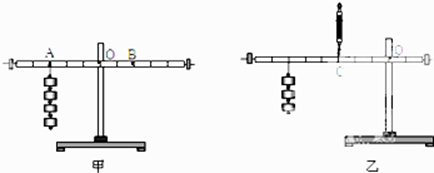

如图甲所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干.

（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉.此时，应把杠杆两端的平衡螺母向(选填“左”或“右”)调节，小明调节杠杆在水平位置平衡是主要目的是．
（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡，如图甲所示.于是小明便得出了杠杆的平衡条件为，他这样得出的结论是否合理?并说明理由．
（3）如图乙所示，如果每只钩码重0.5N，不计杠杆自重，用弹簧测力计在C处竖直向上拉，此时弹簧测力计示数是N，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将(变大/变小/不变).

工地上的起重机要把1t的材料匀速提升到3m高处，电动机所做的功是6.8×10⁴J。这一过程中起重机的机械效率是多少？

图片_x0020_100020

如图所示，一重物悬挂在轻质杠杆的中点处，在杠杆的最右端施加一个始终竖直向上的F，使杠杆在水平位置保持平衡，下列说法正确的是（）

A . 若将重物向左移动，保持杠杆水平平衡，则F将变大 B . 将杠杆沿顺时针方向缓慢转动，F将不变 C . 将杠杆沿逆时针方向缓慢转动，F将变大 D . 若将重物和F的作用点向左移动相等的距离，且保持F大小不变，杠杆仍能在原位置平衡

如图为吸盘式挂杆，将吸盘压在瓷砖上排尽其中的空气，挂杆就能被固定在瓷砖上，挂有平底锅的挂钩沿光滑水平横杆从P点开始向吸盘B移动，若吸盘与横杆的重力、吸盘大小均忽略不计，设挂钩与吸盘A的距离为L，则吸盘B受到的摩擦力F的大小与L的关系图象为（）

A .

B .

C .

D .

如图所示，杠杆 AB 在力 F₁、F₂ 作用下处于静止状态，l₂ 是力 F₂ 的力臂，在图中画出力 F₁ 的力臂 l₁ 和力 F₂ 的示意图。

图片_x0020_100014

根据要求完成下列作图。

（1）如图所示，完成图中光路；
（2）如图所示，画出拉力F的力臂l和物体B所受重力G的示意图；
（3）如图丙所示，小磁针在条形磁体作用下处于静止状态，标出条形磁体的N极和A点处的磁场方向（用箭头表示）。

运动会上的许多比赛项目都涉及到了物理知识，以下说法正确的是（）

A . 自行车比赛运动员的车座呈扁平状，是为了减小对人体的压强 B . 皮划艇运动员用船桨划水，利用了省力杠杆的知识 C . 乒乓球运动员拉出的“弧圈球”，利用了流体压强和流速的关系 D . 射箭运动员拉弓将箭射出，利用了势能和动能相互转化的知识

下列简单机械属于省力杠杆的是（　　）

A .

船桨 B .

筷子 C .

钳子 D .

食品夹

在探究杠杆平衡条件的实验中：

（1）实验前没有挂钩码时，调节平衡螺母，使杠杆在水平位置平衡，其主要目的是；
（2）实验中，用装置A的方式悬挂钩码，杠杆也能水平平衡（杠杆上每格等距），但老师建议同学不宜采用这种方式，该种方式的不足主要是因为______；

A . 一个人无法独立操作 B . 力臂与杠杆不重合 C . 力和力臂数目过多，不易得出结论 D . 杠杆受力不平衡
（3）若用装置B进行实验，则此时弹簧测力计的示数是N；将弹簧测力计沿虚线方向拉，仍然使杠杆在原来的位置平衡，弹簧测力计的示数将（均选填“变大”、“变小”或“不变”）。

如图所示，一根直硬棒被细绳系在O点吊起。A处挂一实心金属块甲，B处挂一石块乙时恰好能使硬棒在水平位置平衡，且长度 $\text{[math]}$ 。不计悬挂的细绳质量，下列推断合理的是（）

A . 甲的质量和密度都比乙大 B . O点绳子拉力一定等于甲、乙重力之和 C . 如果甲浸没在水中，硬棒会顺时针转动 D . 如果甲浸没在水中，要使硬棒水平平衡，可将乙向右移动

某小区正在进行改造施工。工人用如图所示的滑轮组将750N的沙子匀速提升了10m，用时100s。若工人所用的拉力为400N，则拉力的功率为w，滑轮组的机械效率为。工人使用该滑轮组提升600N的沙子时，滑轮组的机械效率将（选填“增大”、“减小”或“不变”）。使用滑轮组（选填“能”或“不能”）省功。

根据要求作图。

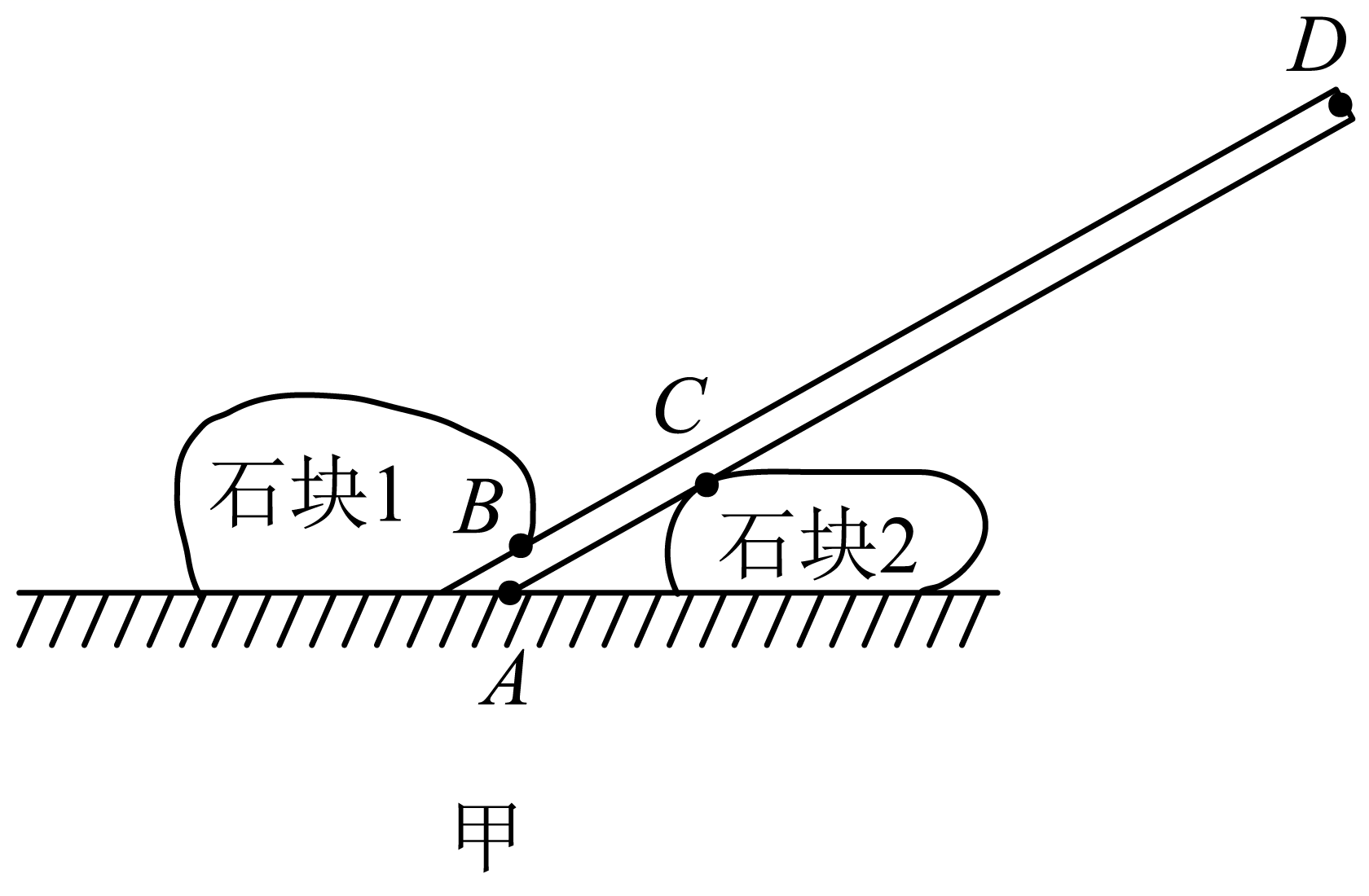

（1）在图甲中作出用撬棒AD撬起石块1的最小动力F，并标出对应的力臂l；

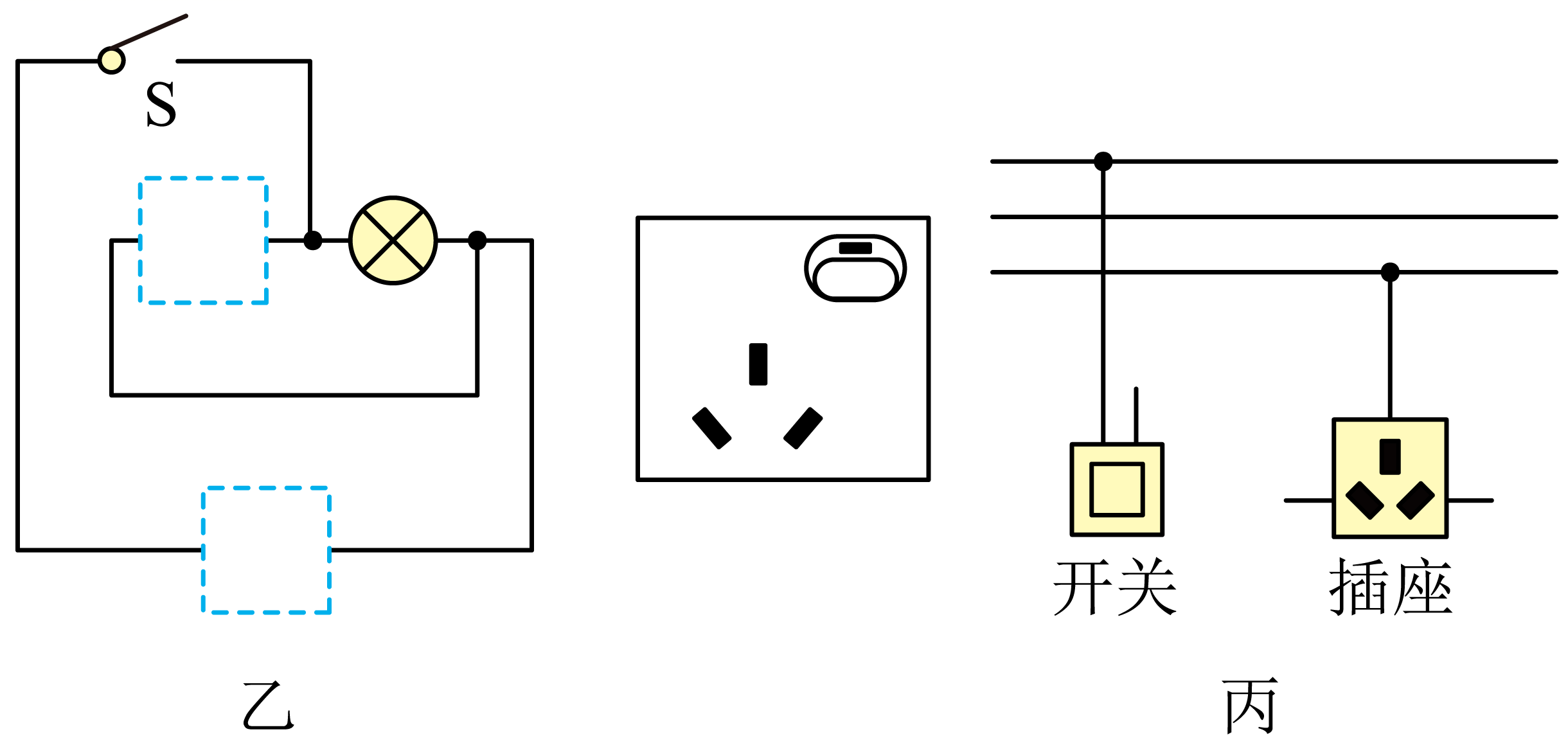

（2）在图乙虚线框内画出电源和小灯泡的电路元件符号，要求：开关控制两灯同时亮或熄灭；
（3）图丙是家庭部分电路，要使开关控制插座，请根据安全用电原则将电路连接完整。

按题目要求作图。

（1）在图中根据透镜的入射光线画出出射光线；
（2）如图所示是用木棒撬石块的示意图，请在图中用小黑点标出支点，用符号O表示，并画出动力F的力臂l；
（3）如图丙中小磁针静止，请标出小磁针的S极和电源的正极。

如图是小明“测滑轮组的机械效率”的实验装置。测得的实验数据如下表：

实验次数	物重G/N	物体上升的高度h/m	拉力F/N	绳子移动的距离s/m	机械效率η
1	1	0.1	0.6	0.3	55.6%
2	2	0.1	1.0	0.3	66.7%
3	4	0.1	1.8	0.3

（1）实验过程中，应竖直向上拉动弹簧测力计；
（2）第三次实验中滑轮组的机械效率是；
（3）分析表中数据可知，同一滑轮组提升重物时，物重越，滑轮组的机械效率越高；
（4）小红测滑轮组机械效率时，没有匀速拉动测力计，而是静止时读出测力计的读数，这样会使所测的机械效率（选填“偏大”或“偏小”），原因是。

摘“星星”的妈妈王亚平从空6．分别使用图中四种装置匀速提升同一重物，不计滑轮重、绳重和摩擦，最省力的是（）

A .

B .

C .

D .

如图所示，分别将质量相同的物体在相同的时间内匀速提升相同的高度。若不计绳重与摩擦，滑轮比物体轻，则所用的拉力F_甲F_乙，机械效率η_甲η_乙，拉力的功率P_甲P_乙。（均选填“>”、“=”或“<”）

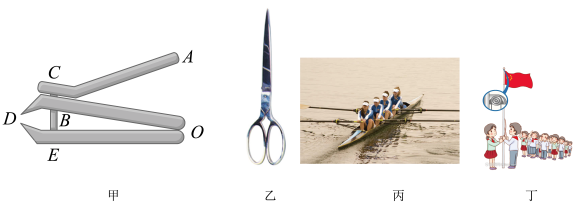

关于图中的简单机械，下列说法正确的是（）

A . 图甲：指甲钳中既有省力杠杆也有费力杠杆 B . 图乙：图中的这把剪刀适合剪开较硬的物体 C . 图丙：船桨是一个费力杠杆，可以省距离 D . 图丁：升旗杆顶端安装的滑轮是为了省力

小明想用一把螺丝刀拔掉地面上的铁钉，如图所示，已知AB＝20cm，OB＝5cm，铁钉被拔掉时受到始终垂直于AB方向的阻力，阻力大小为240N。小明在A点要用最小的力拔掉铁钉，请你在图中画出最小力F的示意图，并求出最小力F＝N。
