任务一 绘制三视图并标注尺寸 知识点题库

如图所示是一个模型的轴测图，其正确的三视图是(   )

利用30mm×25mm×3mm钢板加工如图工件，下列说法合理的是（  ）

燕尾槽大多用在机床和测定器械的滑动面上。如右图所示是燕尾槽的加工图，回答问题。

如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为（  ）

小明新购了一款如图所示的显示器电动支架。工作时，电机可带动显示器在设定的范围内根据用户需要缓慢平移。使用时，小明发现屏幕移动到左右两侧边缘时，视频图像的观看效果不是很好。小明打算利用所学的知识，拆除传动履带，利用原来的支架和原电机结构(如图所示)，重新设计电动机与支架之间的传动装置，使显示器在一定的弧度内移动。请你帮助小明设计该装置的机械部分，设计要求如下：

①能带动显示器在半径为500mm，角度为90°范围的圆弧轨道上缓慢移动(眼睛到显示器的距离不变)；

②通过电机的正反转实现屏幕的左右弧线移动；

③不影响显示器使用的稳定性和强度；

④材料自选。

请完成以下任务。

请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

请补全三视图中所缺的3条图线

小明准备用3mm厚的钢板加工如图所示的鱼形钥匙坠，请完成以下小题。

请补全三视图中所缺的三条线

图a是某零件的轴测图，其主视图和俯视图如图b所示。与之对应的左视图是（  ）

请补全三视图中所缺的三条线(多补线倒扣分)。

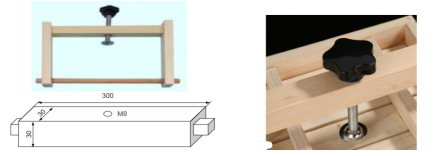

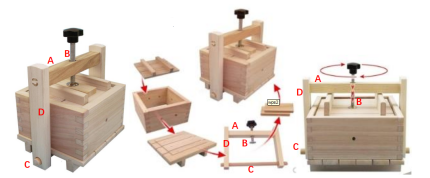

小明使用前面题中的压肉盒一段时间后，发现横杆A的螺纹磨损严重，分析之后确定是横杆A材料原因导致。于是想利用学习过的金工知识用实验室现有的长100mm宽30mm厚4mm不锈钢板制作连接件增加强度。横杆A长300mm宽和高都为30mm，中间螺纹孔M8；螺杆B螺纹直径M8，请你帮助小明完成该设计，要求如下：

①不影响压肉盒原有功能的实现；         ②能增加横杆A的强度；

③能增加螺杆B与横杆A的连接强度；    ④结构简单，操作方便；

⑤其他材料自选。

请完成以下任务：

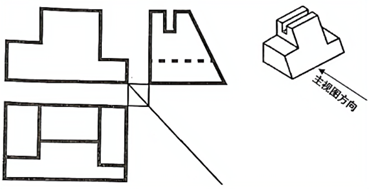

下列是某零件的三视图，请将它的三视图补充完整，并在左视图中标出零件上部凹槽的宽度，已知该零件上部凹槽的宽度为1cm（保留作图痕迹）。

请补全三视图中所缺的三条图线。

请补全三视图中所缺的三条图线。

某小区的消防通道经常由于住户私自停车被占用，存在消防隐患。于是小明想设计一种栏杆，防止私自停车占用消防通道。他搜集了如下资料，请你帮助小明设计该装置，要求如下：

①栏杆的高度在800mm到1200mm之间；

②栏杆用直径60mm的不锈钢管；

③整个栏杆具有一定的强度和稳定性，结构简单，操作方便；

④消防车通过时，栏杆可以放倒，不影响通行；

⑤辅助材料为5mm的钢板，其他材料自选。

羊示同学很喜欢鼓捣小东西，经常想着做点什么改进，比如一次觉得看厌了千篇一律的笔筒，就自己做了一个，利用一个小盒子，一个水果罐头空瓶，一个塑料罐，最后作品(图a)还挺不错。这次，他发现学校的桌面很小，杯子太占空间，放地上脚碰来碰去不卫生，以前有款夹在桌边沿的但还是得占用桌面，于是他想着换一个设计方案，可以利用通用技术操作室进行加工，能用的材料是2毫米厚的薄钢板，请你协助羊示同学完成相关方案，具体要求如下：

①不得破坏桌子原来的结构，不损坏公物，相关尺寸见图b图c；

②只能悬挂在两张桌子中间的缝道，利用桌子侧面原有的孔进行固定；

③至少放置两个直径70mm以内的杯子，可以考虑设置文具的存放空间等。

（缺图）小明看到妹妹的声控电动式“公鸡啄米车”没有电了，想为妹妹设计一款手动式“公鸡啄米车”。对小车走动时，公鸡的头如何实现上下不停地啄米进行了探究。小明通过分析、猜测、推断，设计了如下方案：

①～④是对手动式“公鸡啄米车”玩具的设计草图，利用家里废旧的木板制作车底盘、鼓、车轮、翅膀和车身等。

①                   ②                 ③                   ④

经试验发现方案④不能实现“公鸡啄米”功能，请你帮助小明改进方案④的结构，要求如下：A.能有效地固定在Φ8的圆形轴上；

B.能实现小车走动时，公鸡头一上一下的啄米功能；

C.轴距离地面30mm，轴的长度为100mm；

D.主要材料采用木板，辅助材料自选。

请根据描述和设计要求完成以下任务：

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

请根据下图完成小题。
