任务一绘制三视图并标注尺寸知识点题库

下图是某工件的立体图和三视图，主视图、左视图、俯视图中线条不完整，请补画完整。

补全题中漏标的三条线（多标倒扣分）

请补全三视图中所缺的三条直线。

补全三视图中所缺的三条线。

如图所示为某零件的三视图及尺寸标注，以下关于尺寸标注的说法，正确的是（）

A . 有一处尺寸标注错误 B . 有一处尺寸多标 C . 有一处尺寸漏标 D . 所有尺寸标注都正确

请补全三视图中所缺的三条图线。

如图a所示是某个零件。小明在通用技术实践课上用钢块加工成这个零件，在加工过程中需要以下环节：A. 钻孔；B. 划线；C. 锉削；D. 冲眼；E. 锯割。

请分析该零件的加工环节，回答以下问题：

（1）合理的加工流程为：B→→→→C（在横线处填写加工环节的序号）；
（2）小明加工该零件后，对其表面处理，下列措施能够防锈且适合在通用技术实验室中操作的是（在“A .表面刷光；B .淬火；C .喷涂油漆”中选择合适的选项，将序号填入横线处）；
（3）图b为该零件的三视图，请补全三视图中所缺的二条图线（超过二条图线扣分）。

如图所示是一个模型的三视图，其正确的轴测图是（）

A .

B .

C .

D .

已知模型的主视图和左视图，其正确的俯视图是（）

A .

B .

C .

D .

如图请根据技术图样的相关知识，补全下面三视图中所缺的图线。

请补全三视图中所缺的三条图线,。

请补全三视图中所缺的三条图线。

图片_x0020_100030

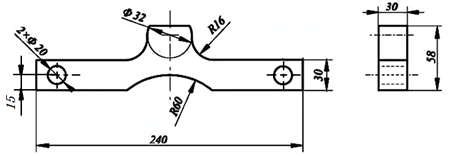

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

（1）图中漏标的尺寸有（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）用大小合适的钢板制作如图所示的零件，下列工具的选择与操作方式不正确的是（）

A . 划线工具需要用到划针、角尺、划规 B . 划线的顺序是：划基准线→划尺寸线→划轮廓线→冲眼 C . 锉削R60圆弧，左手用力由大变小，右手用力由小变大 D . 用钢丝刷清理锉刀纹路中的铁屑，用毛刷清理工件表面

请补全三视图中所缺的三条图线。

请补全三视图中所缺的三条图线

如图一所示为一抓拍摄像头，其底部有两个孔距为50mm的M5螺纹孔。现需要将其安装到路口的支架上。支架如图二所示，支架安装杆截面为边长为50mm的正六边形，其安装面上有两个孔距为40mm的M6螺纹孔。

请设计摄像头与支架之间的连接件，设计要求如下：

①能够实现摄像头与支架的连接。

②摄像头能够实现从图二位置向下 45 度范围的连续调节，并能在调节范围内可靠固定。

③结构简单，安装调节方便。

④材料为2mm厚钢板。

请根据描述和设计要求完成以下任务：

（1）设计该连接件时，不属于设计限制因素的是、；（在A .支架高度；B .支架长度；C .摄像头底部孔距；D .支架安装孔直径；E .摄像头重量中选择合适的选项，将序号填入横线处）；
（2） ①画出连接件设计草图，必要时可用文字说明；
②在设计草图上标注主要尺寸。
（3）连接件设计完成，制作连接件并对其进行技术试验，其中不合理的是（在A .安装连接件，连接摄像头与支架，试验安装是否方便；B .调节摄像头角度，观察连接件能否实现垂直45度调节；C .调节摄像头，观察摄像头能否准确对准车辆；D .调节摄像头角度，观察连接件能否在需要的角度可靠固定；中选择合适的选项，将序号填入横线处）；

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

（1）图中漏标的尺寸共有（）

A . 3处 B . 4处 C . 5处 D . 6处

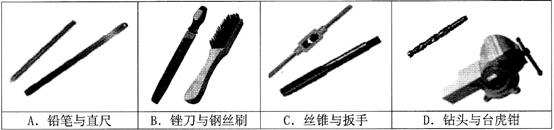

（2）小明使用90×120×8mm的钢板加工该零件，下列工具搭配正确并且用到的是（）

A . A B . B C . C D . D
（3）下列加工流程最合理的是（）

A . 下料→划线→冲眼→锯割→锉削→钻孔→淬火 B . 下料→冲眼→划线→锯割→锉削→钻孔→淬火 C . 下料→划线→冲眼→淬火→钻孔→锯割→锉削 D . 下料→划线→冲眼→钻孔→锯割→锉削→淬火

通用技术课上，小明设计了如图所示的零件，请根据题图完成下面小题。

（1）图样中的错误有（）

A . 2处 B . 3处 C . 4处 D . 5处
（2）用方钢制作该零件，下列说法中不合理的是（）

A . 使用划针、划规、钢直尺、样冲、铁锤可完成划线 B . 加工流程可以为：划线→钻孔→锯割→锉削→淬火→电镀 C . 可以用半圆锉刀完成该零件外轮廓锉削操作 D . 锉削过程中用毛刷清除锉刀里的嵌屑

根据轴测图，补全三视图所缺的线条。

画出所给图的三视图。

任务一 绘制三视图并标注尺寸 知识点题库
