任务一 绘制三视图并标注尺寸 知识点题库

以下尺寸标注正确的是（   ）

如图所示为某零件的加工图纸，材料为厚5mm的钢板。图中缺漏的尺寸有几个（  ）

图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。

请补全三视图中所缺的三条图线（超过三条图线倒扣分）。

如图所示是小明平时乐器训练时使用的乐谱架。他发现这款乐谱架放置乐谱的  平台角度调节装置已损坏，他准备对这款乐谱架修复。已知放置乐谱的平台上有4个直径为4mm，圆心距离为100mm的圆孔，支撑架的上端是直径为12mm的空心钢管，钢管的顶端侧面已经加工出了两个直径为5mm,距离35mm的圆孔（如下图）。请你帮助小明设计连接乐谱平台和支撑杆的连接件。设计要求如下：

支撑架钢管示意图

A.连接件上与乐谱平台连接，下与钢管连接；

B.连接件安装后，乐谱平台可以向后（相对于钢管）进行0~30度的角度调节，调节方便；

C.平台调节到0~30度的任意位置时均可以固定，且牢固可靠；

D.连接件材料采用厚度为3mm，长度和宽度均足够的铁片，辅助材料自选。

请根据描述和设计要求完成以下任务：

【加试题】 请补全三视图中所缺的三条图线。

如图所示是某公路警示指示架，支架上和指示牌边缘已有待安装连接使用的螺纹孔（如图所示），支架上两螺纹孔部件中心距离为100mm，指示牌边缘两螺纹孔部件中心距离为50mm，螺纹孔直径为8mm。为了实现指示牌能在竖直方向转动，现在需要实现指示牌与支架与之间的铰连接。请你为该指示架设计一个支撑件，便于将指示牌转动和固定于某一倾角。设计要求如下：

①设计好的支撑件要连接在螺纹孔上。

②支撑件能使指示牌在竖直面内0°－180°旋转，并在任意位置能固定；

③支撑件采用厚2mm、长度和宽度足够的钢板制作，其余零配件自选；

④结构简单，操作方便。

请根据上述设计要求完成以下任务：

请补全三视图中所缺的三条图线。

请补全三视图中所缺的三条图线。

在手工制茶中，揉茶是一道必不可少的工序，揉茶工艺的意义在于将松散的茶叶卷曲成条索， 并破裂细胞壁以利于冲泡中茶汁释出。因此揉捻程度的轻重对成茶品质有重要的影响。如图所示是一台自动揉茶机（图 a），小明发现其中一个连接杆断裂无法使用，使得电机（图 b）和揉盘支架（图 c）脱离，故想用一小块钢板和金工实践室内的工具加工出所需的连接件。设计要求如下：



①连接件可以将转动电机和揉盘支架可靠连接在一起

②连接件具有一定强度，保证工作连续稳定

③在电机带动下，揉盘可以作连续完整的圆周运动，运动半径为 100mm

④材料为一块5mm×30mm×150mm的钢板请完成以下任务：

请补全三视图中所缺的三条图线。

小明发现爷爷奶奶每年晒火腿时，由于火腿太重，挂上挂下很不方便还不安全。联想到家里的晒衣架，于是，他打算自己制作自动升降移动式晒火腿架。电路及架子主体部分由小明自行解决，请你帮助小明设计电机传动机械部分装置。设计要求如下：

①能通过电动控制实现杆子的自动升降；

②结构简单，操作方便；

③装置具有一定的强度和稳定性；

④材料自选。

请根据描述和设计要求完成以下任务：

如图所示是一个模型的轴测图，其正确的三视图是（    ）

请补全三视图中所缺的三条图线

如图所示为某工件的技术图样。

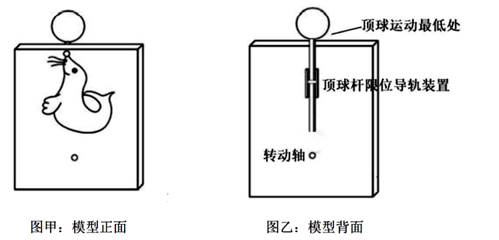

某同学制作了海豹顶球模型，如图甲所示是该同学制作的模型正面示意图。海豹已与展示木板粘接；如图乙所示是背面的顶球杆限位导轨装置及主要尺寸，球杆可以上下活动且顶球模型板上还有一转动轴(在顶球杆正下方)。

请你设计一个安装在转动轴上的部件，设计要求如下：

A．部件安装在转动轴_上并能手动转动； ．

B．手动转动时可以实现球杆上下运动；

C．顶球上下运动时，最低处和最高处的高度差为30mm。

根据上述设计要求，完成以下任务：

小明想把如图甲所示的小方桌改装成桌脚可伸缩可折叠的桌子，方便外带使用。现有两种规格的方钢管（尺寸如图乙所示），请利用这些材料设计四根桌脚和四个桌面与桌脚的连接件。设计要求如下：



a．桌脚长短可连续伸缩150mm并可固定；

b．桌脚立起时能保持桌子稳定；

c．桌脚可向内往桌面方向折叠，便于携带；

d．展开和收拢操作方便；

e．其他配件自选。

请根据上述设计要求，完成以下任务：

小明要用2mm厚的钢板加工一零件，首先绘制了如图所示的零件图。请根据技术图样完成下面小题。

请补全三视图中所缺的三条图线

小明家乡是香菇产区，他发现手工剪香菇柄费时费力（如图 a 所示），于是设计了如图 c 所示的手动批量切柄装置来提高效率。主要工作流程为：填装人员将香菇放置在固定板的孔洞中并合上盖板，转运人员将固定板压紧在切板之上（切板事先插入导槽且孔位对齐），切柄人员推动切板完成切柄并将切板复位（切柄过程中切板始终未脱离切板导槽），转运人员取走固定板，下一个转运人员前来切柄，如此流水作业。请根据情境完成下列任务：

图a

图b

图c
