任务一绘制三视图并标注尺寸知识点题库

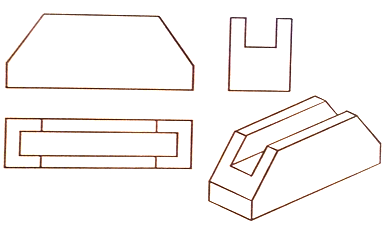

物体的立体图如图，请补全三视图中所缺的两条线。

如图所示是某模型的三视图，下列模型中与其对应的是（）

A .

B .

C .

D .

如图1所示是可调节距离的镜子，使用一段时间后构件1与构件2之间的连接件已经损坏，现对构件1和构件2做出修改后，连接处的腰形槽宽为5mm，长为10mm如图2所示，要将构件2重新安装到构件1上，请你设计构件1与构件2之间的连接件。

设计要求如下：

A. 材料为厚2mm、宽20mm、长度不限的扁钢

B. 连接件安装在连接处①和连接处②

C. 连接件有一定的强度，构件②不会下翻

D. 连接后伸缩调整范围有至少120mm，且能连续调整，操作简便；

请根据上述设计要求完成以下任务：

（1） ①画出连接件的设计草图，必要时用文字说明；
②在设计草图上标注出主要尺寸；

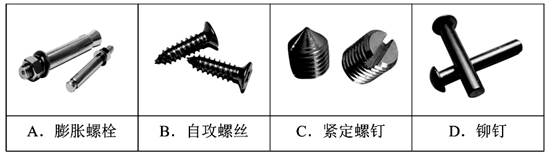

（2）构件1与连接件的连接适合采用(在 A .膨胀螺栓；B .螺栓螺母；C .紧定螺钉；D .铆钉中选择合适的二项，将序号填写在横线处)。
（3）为了使连接件适合在卫生间潮湿环境下使用，适合学生在学校完成的表面处理的方法是（A .表面刷光；B .喷涂油漆；C .电镀；选择合适的项填写在横线上）

请补全三视图中所缺的图线。

（1）请补全三视图中所缺的三条图线。
（2）请补全三视图中所缺的两条图线。

以下对图中尺寸标注的理解，正确的是（）

A . 多标1处 B . 漏标2处 C . R12错标 D . 标注正确

小明发现爷爷常去河边钓鱼的地方做了护栏，以前鱼竿的底座就不能使用了，需重新设计一款连接鱼竿与护栏栏杆的连接件。经过测量护栏最上面一根栏杆的截面形状与尺寸如图A所示，鱼竿底部的形状与尺寸如图B所示，且有一直径为5mm的光孔。请你帮助小明设计一款连接件，设计要求如下：

⑴连接件能可靠的实现护栏最上面一根栏杆与鱼竿底部相连，连接牢固可靠，并能使鱼竿绕栏杆竖直方向转动；

⑵连接件与护栏最上面一根栏杆的连接拆装非常方便，严禁在护栏上任何部位钻孔；

⑶连接件与鱼竿底部的连接可拆；

⑷主要材料采用宽 60mm 厚 5mm 长度不限的铝板，辅助材料自选。请根据描述与设计要求完成以下任务：

（1）小明发现问题的途径是（在 A .观察日常生活；B .技术研究与技术试验；C .收集和分析信息中选择合适的选项，将序号填入横线处）；
（2）制定设计方案前，需要明确设计的限制因素。以下因素中，、不属于设计的限制因素（在 A . 鱼竿底部孔的大小；B . 鱼竿的长度；C .鱼的重量；D .连接件的材料中选择合适的选项，将序号填入横线处）；
（3） ①画出连接件的设计草图，必要时可用文字说明； _
②在设计草图上标注连接件的主要尺寸。

图中漏标的尺寸共有( )

A . 1处 B . 2处 C . 3处 D . 4 处

如图所示为某工件的技术图样，小王准备用长宽高为76×6×48mm、表面光滑平整的钢板加工该工件。请根据该图样完成以下小题。

（1）视图的尺寸标注中，漏标的尺寸有（）

A . 2处 B . 3处 C . 4处 D . 5处
（2）以下有关加工该工件的说法中正确的是（）

A . 划线时按划尺寸线→划轮廓线→冲眼步骤进行 B . 锉削结束后，应将锉刀整齐有序地叠放在一起 C . 钻孔时不能直接用手扶持工件，要用台虎钳固定 D . 为了提高金属韧性，可以对其表面进行淬火处理

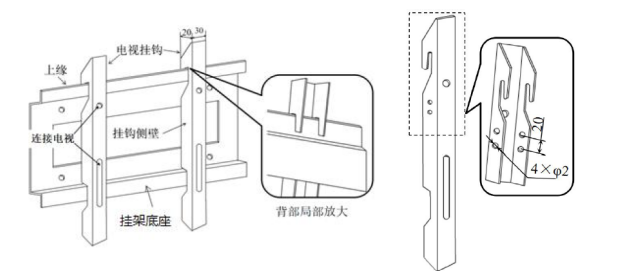

如图所示是小明家奶茶店的电视机(3.92kg)，为了更好的展示效果需要挂得高一点。但是原装电视机挂架角度不可调节，安装后电视画面太高，视角不佳。该挂架由挂架底座和电视挂钩组成，挂架底座固定到墙上，电视挂钩装在电视机背面，直接挂到底座上缘，即可完成挂装。已知电视挂钩宽度为30mm，挂钩的侧壁宽度为20mm，小明已经在侧壁上钻了两个直径为4mm，相距20mm的孔。请帮助小明设计一个挂架底座与电视挂钩之间的连接件，实现电视机角度可调，并满足以下要求：

A.不得拆下挂架底座或对底座进行任何改造

B.能使电视画面从与墙壁平行到前倾30°范围内连续方便调节

C.连接件装到电视挂钩侧壁后仍然是挂装到底座的上边缘且牢固可靠

D.所用主材料为2mm厚，足够大的钢板，其余辅料自选

（1）小明发现电视朝向不可调的途径是(在A . 技术研究与技术试验；B .观察日常生活；C . 收集和分析信息中选择合适的选项将序号填入横线处)
（2）将底座与水泥墙连接，以下连接件最合适的是。

A . 水泥钉 B . 紧定螺钉 C . 塑料膨胀管和自攻螺钉 D . 元宝螺栓
（3）小明准备对安装后的连接件做以下试验，其中不合理的是 (A . 为防止电视意外掉下损坏，将与电视相同质量的物品挂到底座测试底座与墙连接是否牢固；B . 轻轻摇晃电视，检验挂钩连接是否扎实稳固；C . 调节电视机朝向，看是否可以在相应角度范围内连续调节；D . 调节电视机朝向，检验电视机在不同角度时能否固定中选择合适的选项将序号填入横线处）
（4） ①画出连接件的设计图，必要时可用文字简单说明。
②在设计草图上准确标注连接件的主要尺寸。

在新冠疫情期间，小明所在小区要设置一个受控进入点，小明决定帮忙设计一个道闸

杆自动升降装置。道闸杆、支架采用废旧材料，底座采用桌子（桌子稳定性不用考虑），

构件安装如图所示。道闸杆截面30×40mm，长度足够，杆右端已钻好2×Φ16mm的

孔，孔间距为100mm。请你帮助小明设计该装置的传动结构，设计要求如下：

①采用如图所示的小型减速电机驱动，通过电机的正反转实现道闸杆的升降；

②道闸杆绕支架上的Φ16mm的轴孔旋转

③电机通过底座4×M8mm的安装孔安装在木质桌面上；

④材料自选。

（1）道闸杆的长度尺寸为（在 A .桌子高度的2倍；B .桌子长度的2倍；C .比道路宽度略窄些中选择合适的选项，将序号填入横线处）；
（2）构思该传动结构方案时，不需要考虑的是（在 A ．桌子的高度；B ．电机轴的尺寸；C ．连接孔的大小和位置；D ．道闸杆升降后右端（与传动结构连接端）的距离变化；E ．选用合适的制作材料中选择合适的选项，将序号填入横线处）；
（3） ①画出设计草图（重点表达你的设计，涉及到的部分可以用简单线条表示，电机及支架画一个方块代表即可），必要时可以用文字说明；
②在设计草图上标注主要尺寸；
（4）设计的传动结构与道闸杆之间最适合采用（选择合适的一项，填写序号）。

小明发现家中阳台的晾衣架(如图1所示)无法升降，使用不是很方便，于是想将其改造成电动的可升降晾衣架。小明已经完成了部分结构的设计(如图2所示)，其中安装孔的直径为5mm，请你帮助小明完成剩余机械部分的设计，该机械部分安装在图示虚线框位置，设计要求如下：

A．采用小型减速电机驱动，通过电机的正反转实现装置的升降；

B．晾衣架能实现如图所示的升降范围；

C．装置有一定的强度和稳定性；

D．材料自选。

请完成以下任务：

（1）小明发现问题的途径是(在 “A . 收集与分析信息：B . 观察日常生活：C . 技术试验”中选择合适的选项，将序号填下划线处)；
（2）晾衣架下降后距离地面的高度主要考虑了的因素(在“A . 物；B . 人：C . 环境”中选择合适的选项，将序号填入下划线处)；
（3） ①画出机械部分的设计草图( 电机可用方块代替)，必要时用文字说明：
②在设计草图上标注主要尺寸；
（4）安装孔(如图3所示)与设计的机械部分之间的连接，下列连接件中最合适的是 (在下列选项中选择最合适的选项，将序号填入下划线处)

A . B . C .

请补全三视图中所缺的三条图线

通用技术实践课上，小明设计了如图所示的零件（厚度为2mm）。请根据题图完成下面小题。

（1）图中漏标的尺寸共有（）

A . 1 处 B . 2 处 C . 3 处 D . 4 处
（2）用厚度为2mm的钢板制作该零件，下列说法正确的是（）

A . 锉削时只需用平锉即可完成加工 B . 划线需要用到划针、划规、样冲、台虎钳等 C . 正常锯割时推拉要有节奏，推锯加压回拉不加压 D . 加工流程可以为：划线冲眼锯割锉削钻孔

在下面给出的模具中，相应主视图的正确左视图是（）

A .

B .

C .

D .

请补全三视图中所缺的三条图线。

如图a所示是某公司大楼的消防联动窗。当室内空气质量较差，摇动手柄使消防联动窗打开以便通风，当室内空气质量好的时候，再将消防联动窗关闭。小明看到工人手工打开窗户的过程很费劲，想设计一个自动开窗的装置，设计要求如下：

图a

1)能将其中一扇消防窗(如图b所示)打开，打开后窗扇和墙面角度不小于45°；

图b

2)消防窗打开后，装置有一定的强度能将窗扇固定在任意角度；

3)采用减速电机驱动；

4)材料自选。

请你帮助小明完成该装置机械部分的设计，完成以下任务：

（1）小明提出“消防窗打开后，装置有一定的强度能将窗扇固定在任意角度”不是从(A .物；B .人；C .环境)的角度考虑的；
（2）构思该装置机械部分的方案，不必考虑的因素是(A .消防窗的个数；B .消防窗的尺寸；C .消防窗的窗框材料；D .电机安装的位置) ；
（3）小明构思好设计方案后，按照设计方案制作了该装置，并控制电机开关消防窗，观察是否满足设计要求。小明采用的方法属于(A .模拟试验法；B .虚拟试验法；C .强化试验法)；
（4） ①画出该装置机械部分的设计草图(对称机构只需画出一侧，电机用方框表示)，必要时用文字说明；
②在设计草图上标注主要尺寸。

如图所示是一款木质绣架，绣面及样品架均可调整角度，实现了较好的人机关系。在使用绣架的过程中发现该绣架不能调节高度。已知绣架两侧支撑脚所用的材料为截面为长方形的木条，木条的截面为60mm╳30mm请对该绣架支撑脚进行重新设计，使其高度可调节，所用材料为与支撑脚截面相同的方木条，其他配件自选。设计要求如下：

A．支撑脚高度连续可调；

B．支撑脚可调节的高度范围为 450mm~550mm；

C．支撑脚构件之间只能调节高度，彼此不能相对转动；

D．结构牢固，稳定性好，操作方便。

请根据上述设计要求，完成以下任务：

（1）画出支撑脚的设计草图，必要时可用文字说明；在设计草图上标注支撑脚的主要尺寸；
（2）在重新设计支撑脚时不需要考虑的因素是（在①绣面与支撑脚的连接方式；②支撑脚的调节方式；③绣面的加工工艺；④绣架的稳定性中选择合适的选项，将正确的序号填入横线处）
（3）当支撑脚安装好后，对绣架进行技术试验，看是否符合设计要求，则以下技术试验不合理的是（在①调节绣架高度，测试是否方便；②左右晃动桌子观察支撑脚连接是否容易松动；③用力推绣架，测试是否容易翻倒中选择合适的选项，将正确的序号填入横线处）
（4）若要将支撑脚进行手工加工，下列工具用不到的是（）
①框锯 ②钢丝锯 ③凿子 ④锉刀

如图三视图及其标注存在的错误共有（）

A . 1处 B . 2处 C . 3处 D . 4处

设计草图的绘制一般采用哪一种投影法（）

A . 正投影法 B . 斜平行投影法 C . 中心投影法 D . 以上都可以
