任务一 绘制三视图并标注尺寸 知识点题库

如图甲所示是小黄设计的木质台灯支架，图乙是木条2的立体图及其三视图。请补全木条2三视图所缺的线条（缺两条）。

图甲

如图所示是某同学绘制的加工图纸，其中尺寸标注错误需要进行改正的地方是（   ）

如图所示为太阳能面板安装示意图，太阳能面板并排安装在支架上。支架为钢材，截面形状如图所示，太阳能面板边框厚度为30mm。现将已加工好的滑块放入支架的T形槽中，准备设计一块压板，通过螺钉将太阳能面板压紧在支架上，设计要求如下：

A.压板能方便确定相邻2块太阳能面板的间距为30mm，并加以固定；

B.能将太阳能面板可靠地固定在支架上；

C.压板用材料为3mm厚的钢板制作。

请根据描述和设计要求完成以下任务：

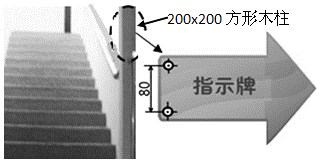

如图，学生小豪想开展社团活动，现需要在学校楼道横截面200mmx200mm的方形木柱（未与墙体接触部分）上固定木制指示牌．准备用宽300mm、厚3mm的铝板制作木柱与指示牌之间的连接部件，设计要求如下：

（A）不可以对方形木柱进行任何改造；

（B）方便固定在柱子上，且不损伤方形木柱，活动结束时可以方便拆卸；

（C）固定牌子的螺栓∮8mm，孔心间距80mm；

（D）要保障受风情况下结构依然可靠。

请你根据上述要求，请你帮助小豪完成以下任务：

为了运输方便，图a所示的床采用可拆卸组装。床挡的截面为50 mm×50 mm（如图c），床侧板内侧已预装好4颗等距分布的六角木螺钉（如图b，每一根床挡，4个螺钉），用于固定连接件。请设计用于固定床挡和床侧板的连接件，提供5mm厚的钢板，满足以下要求：

a.连接件与床侧板连接牢固可靠，又可方便拆卸；

b.连接件能牢固承托床挡，不晃动，床挡与连接件之间不允许采用螺钉连接；

c.床挡与连接件之间安装方便、容易拆卸。

请根据描述和设计要求完成以下任务：

补全三视图中所缺的三条图线

如图所示是一款尺寸为354×540×144mm、重量为13.5kg的燃气热水器示意图，其背部有四个安装螺纹孔及一个突出15mm的长方体空气进气口部分。请你设计一款热水器挂架，将热水器安装到墙上。

设计要求如下：

A．挂架与热水器可靠连接；

B．挂架与墙壁用塑料膨胀螺钉可靠连接；

C．热水器需要安装成竖直；

D．使用2mm厚的钢板制作。

请根据上述设计要求，完成以下任务：

图中漏标的尺寸共有(   )

小明看到擦黑板时粉尘容易危害老师和前排同学的健康，想做一个自动擦黑板的装置。他做了如图a所示的模型，支架可左右移动，电动擦拭机上面的轴和下面的海绵一起转动，电动擦拭机安装在支架上，开机测试，左右移动时，发现电动擦拭机只能擦拭水平一块区域。支架宽40mm，厚15mm，下底面与黑板间距为25mm．请你帮助小明设计一个机械装置，设计要求如下：

①装置安装在支架上，安装后电动擦拭机海绵与黑板接触；

②电动擦拭机在支架上下移动的范围为320mm；

③装置在移动过程中具有一定的强度和稳定性；

④通过电动擦拭机电机轴的正转或反转实现装置的上升或下降；

⑤材料自选。

请完成以下任务：

小明准备设计一个稳固性较好的小木屋模型，他制定了设计计划并已经绘制了如图所示的图，想在通用技术实践室加工完成。请完成下面小题。

小明看到小朋友在玩一种踩高跷的游戏，高跷是用圆钢管和踏板焊接组装而成的（如图所示），小明体验了之后，感觉高跷的底部没有弹性，时间久了不利于身体健康。于是想对高跷进行改进设计，实现高跷下端有一定范围内弹动的结构，从而在踩高跷走路时有一定的缓冲作用。请你帮助小明设计该弹性结构，设计要求如下：

1）弹性范围为 0～30mm；

2）要有一定的稳固性，不易摆动摇晃；

3）采用弹簧复位，其余材料自选，可对高跷下端圆钢管部分进行改进加工；

4）结构合理。

请根据描述和设计要求完成以下任务：

如图所示是一零件的加工图，据此完成下面小题。

如图所示为某形体的轴测图，下列三视图中与之对应的是（  ）

小明同学设计了一款简易活塞式抽水机。使用时将该抽水机的进水管插入水井中。提起活塞，水在大气压作用下推开阀门进入筒内；压下活塞，阀门关闭，进入筒内的水通过活塞（圆橡皮）与筒身的间隙挤进活塞上部。再次提起活塞，水再次推开阀门进入筒内，与此同时活塞上部的水从水管流出。请回答以下问题。

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

小明发现妈妈经常为衣服晒不到太阳而发愁，于是小明决定根据自家窗户为平拉窗(如图所示)的特点设计一个窗框晾衣架。经测量平拉窗窗框的尺寸为62mm×30mm(长×宽)。请你帮助小明完成窗框晾衣架装置的设计，设计要求如下：

A．固定在铝合金窗框上，不能对窗框作任何加工；

B．安装方便、牢固可靠，不用时可拆卸；

C．晾衣杆选用直径为35mm的不锈钢管，安装拆卸方便，最少可安装3根；

D．主要材料采用2mm的钢板，其他所需材料和零件自选。

请根据描述和设计要求，完成以下任务：

 请补全三视图中所缺的3条图线

如图所示，漏标的尺寸共有（     ）

如图所示的三视图中，缺少的线条至少有（       ）

有一零件如下图所示，零件透孔半径为10mm，其余尺寸标注见下图。请根据立体图和俯视图，补全其他视图，并根据立体图中所给的尺寸与题中的数据，在三视图中作尺寸标注。
