任务一 绘制三视图并标注尺寸 知识点题库

小明是小学3年级的学生，弟弟是小学1年级的学生，下个学期，小明家就要搬入新买的商品房，小明和弟弟只有一个房间，妈妈想把家里的单层木头床换成上下铺双人床，请你为小明家设计一张上下铺双人床。小明房间高3.3米，长 5米，宽 4米。要求如下：1.要上下铺2.商品房面积不大，要有效利用空间，所以要有储物功能。3.上下床铺，上下要安全 4.小明和弟弟每天有课外阅读任务，要有放书的设计。

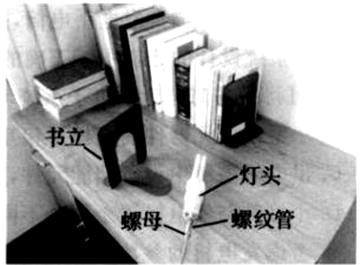

如图所示是小明家的小书桌，桌上堆满了书，为了节省空间，小明准备制作一只简易台灯，他找来一只旧台灯的灯头，用固定书的书立代替台灯底座。经过测量书立的高度为175mm，书的高度为185-295mm，灯头的螺纹管直径为10mm，长度为30mm。请你帮助小明设计灯头与书立之间的支撑件。设计要求如下：

A、支撑件上端与灯头的螺纹管相连，用螺纹管上的螺母固定，下端固定在书立的外侧

B、灯头通过支撑件安装到书立上后，灯头垂直向上，灯头不能与书本相接处

C、支撑件高度可连续调节，调节方便，紧固后，支撑可靠

D、支撑件主要材料采用3mm厚的钢板，辅助材料自选。允许在书立上钻孔

请根据描述和设计要求完成以下任务

李琳发现老人使用马桶如厕时起立艰难，想在如图甲所示的马桶右侧墙面上安装一个扶手用于如厕后辅助站立，李琳用方木料制作了如图乙所示的扶手，扶手上的安装孔直径为10mm，请帮李琳设计一个扶手的安装底座，底座安装在马桶右侧的墙壁上，设计要求如下：

A，底座能可靠地在固定在墙壁上，具有足够的连接强度，且安装方便；

B，扶手只能水平方向旋转90°，当扶手和墙壁垂直时，扶手不能再转动，以确保使用安全，只有当扶手向上抬起20 mm时才能折向墙壁；

C，所用材料为2 F13，1T1厚的钢板，其他配件可自选。

请根据上述要求完成以下任务：

如图所示是一个模型的轴测图，其正确的三视图是（   ）

补全三视图中所缺的3条线。

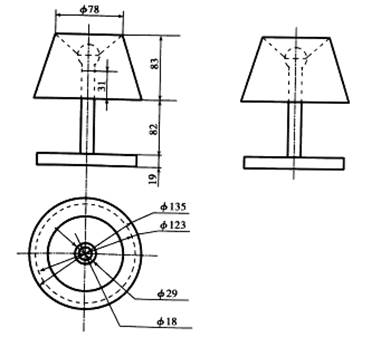

观察台灯技术图样，其中台灯圆形底座的直径大小为（  ）

请补全三视图中所缺的三条图线。

如图所示为一个挂钩的主视图

小明看到妈妈站在高高的人字梯上把客厅的窗帘拆下来清洗(如图所示)，很不方便。他上网查找资料后决定设计一个窗帘自动升降装置。通过按钮开关控制窗帘的升降，打开“上升”按钮，装置运行自动上升窗帘，打开“下降”按钮，装置运行自动下降窗帘。已知窗帘轨道为铝合金，钢制窗轨的安装片尺寸如图所示。请你帮助小明设计该装置的机械部分，设计要求如下：

①利用原来的窗帘轨道和窗轨的左右安装片；

②能实现窗帘轨道上下0－800mm范围内的升降，方便窗帘的拆装；

③采用小型电机驱动，通过电机的正反转实现窗帘轨道的升降；

④设计的装置可靠安装在窗户对应的天花板上；

⑤材料自选。

通用技术实践课上，小明利用通用实验室工具要加工如图所示的零件，已知现有的材料是5mm厚的钢板，请根据图及其描述完成下面小题。

请补全三视图中所缺的三条线(超过三条将倒扣分)

如图所示为某款台灯的主视图（部分尺寸标注)该台灯圆形底座的直径（    ）

圆锥的主视图和左视图是全等的三角形｡

图a所示为小通购买的一款视频仪， 图b所示为小通已有的三脚架。现在要把视频仪固定在三脚架上使用，三脚架上有10mm长的M6手拧螺母，但是视频仪底部却没有相应的连接孔，小通打算自己设计一个连接装置用于把视频仪固定在三脚架上。设计要求如下：

A．连接装置能利用M6手拧螺母与三脚架稳固相连；

B．视频仪能稳固放置在连接装置上；

C．连接装置不能挡住视频仪底部和侧面的电源插口和信号接口：

D．材料用2mm厚的钢板，其它辅助材料自选。

根据上述设计要求完成以下任务：

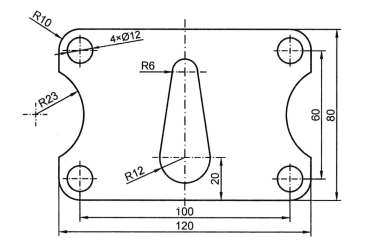

通用技术课上，小明设计了如图所示的零件，请根据下图完成下面小题。

如图所示工件的尺寸标注中，漏标的尺寸有(      )

通用技术课上，李雷用大小为200mm×100mm×1.5mm的钢板，设计了如图所示的零件。

  如图所示是小明家制作年糕的石臼和木锤。小明看到爸爸操作觉得很辛苦，想设计一个自动捶打年糕装置。设计要求如下:

①木锤能够快速下落200 mm捶打年糕；

②可以对木锤进行改动；

③采用减速电机驱动；

④材料自选。

请帮助小明完成该装置机械部分的设计，完成以下任务:

下图中已经标注出来的尺寸属于错误标注的尺寸共有（    ）

小明在通用技术实践课上用大小合适的钢块加工如图所示的零件。请分析该零件的加工工艺，回答以下问题：
