第四章 电磁感应 知识点题库

如图所示，竖直放置的长直导线通以恒定电流，有一矩形线圈与导线在同一平面上，在下列状况中线框中不能产生感应电流的是（    ）

奥斯特发现电流的磁效应的这个实验中，小磁针应该放在（　　）

一直升飞机停在南半球的地磁极上空．该处地磁场的方向竖直向上，磁感应强度为B，直升飞机螺旋桨叶片的长度为L，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动．螺旋桨叶片的近轴端为a，远轴端为b，如图所示．忽略a到转轴中心线的距离，则a点电势 b点电势（填大于、等于或小于），每个叶片产生的感应电动势E=．

如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R．金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是（   ）

如图所示，某人在自行车道上从东往西沿直线以速度v骑行，该处地磁场的水平分量大小为B₁ ， 方向由南向北，竖直分量大小为B₂ ， 方向竖直向下．自行车把为直把、金属材质，且带有绝缘把套，两把手间距为L．只考虑自行车在地磁场中的电磁感应，下列结论正确的是（　　）

现将电池组、滑线阻器、带铁芯的线圈A、线圈B、灵敏电流计及开关按如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向右滑动时，电流计指针向右偏转．由此可知，当断开开关时，电流计指针偏转；当把线圈A中铁芯向上拔出的过程中，电流计指针偏转．（两空均选填“向左”，“向右”或“不”）

如图甲所示，竖直平面固定有间距为L的两足够长金属导轨，金属棒MN和PQ通过套环套在导轨上，虚线上方存在方向垂直纸面向里的匀强磁场，下方存在方向竖直向下的匀强骸场，两磁场的磁感应强度大小均为B，MN与导轨之间无摩擦，PQ与导轨之间的动摩擦因数为μ。t=0时PQ由静止释放，同时对MN施加一个竖直向上的拉力F，使MN沿导轨向上做初速度为零、加速度大小为a的匀加速运动，力F随时间t的变化规律如图乙，t₁时刻F的大小是t=0时的3倍，两棒的总电阻为R，重力加速度大小为g，其余电阻不计，两棒运动过程中始终与导轨垂直。

如图所示为电流天平，可以用来测量匀强磁场的磁感应强度。它的右臂挂着矩形线圈，匝数为n=10，线圈的水平bc边长为L=10.0cm，处于匀强磁场内，匀强磁场的方向与线圈平面垂直。当线圈中通过电流I=0.10A时，调节砝码使两臂达到平衡，然后使电流反向，大小不变，这时需要在左盘中增加质量为m=7.80g的砝码，才能使两臂再达到新的平衡。重力加速度g取10m/s²。

有一等腰直角三角形形状的导线框abc，在外力作用下匀速地经过一个宽为d的有限范围的匀强磁场区域，线圈中产生的感应电流i与沿运动方向的位移x之间的函数图象是如图中的（   ）

如图甲所示,一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴 OO′以恒定的角速度 ω 转动,从线圈平面与磁场方向平行时开始计时,线圈中产生的交变电流按照图乙所示的余弦规律变化,在 t=π/2ω 时刻（ ）

如图甲所示，两根足够长的平行光滑金属导轨固定放置在水平面上，间距L=0.2m，一端通过导线与阻值为 的电阻连接；导轨上放一质量为m=0.5kg的金属杆，金属杆与导轨的电阻均忽略不计。整个装置处于竖直向上的大小为B=0.5T的匀强磁场中，现用与导轨平行的拉力F作用在金属杆上，金属杆运动的v-t图象如图乙所示。（取重力加速度 ）求：

下列关于磁通量和磁感应强度的说法中，正确的是（    ）

如图，将铜片悬挂在电磁铁的两极间，形成一个摆。在电磁铁线圈未通电时，铜片可以自由摆动，忽略空气阻力及转轴摩擦的作用。当电磁铁通电后，电磁铁两极间可视为匀强磁场，忽略磁场边缘效应。关于通电后铜片的摆动过程，以下正确的是（   ）

如图所示A、B为两个同心圆环，当一有界匀强磁场恰好完全垂直穿过A环面时，A环的磁通量为Φ₁ ， B环磁通量为Φ₂ ， 则有关磁通量的大小，下列说法中正确的是(   )

关于线圈中产生的感应电动势，下列说法中正确的是（   ）

如图所示，A为水平放置的塑料圆盘，在其侧面均匀分布着许多负电荷。在A的正上方用绝缘丝线悬挂一个可伸缩的金属圆环B，使B的环面水平且与AA的盘面平行，其轴线与塑料圆盘A的轴线OO'重合。现在，若正在绕轴线OO'沿箭头所示方向转动的A由于某种原因逐渐停了下来，则这一过程中金属环B的面积S和丝线受到的拉力F的变化情况是(     )

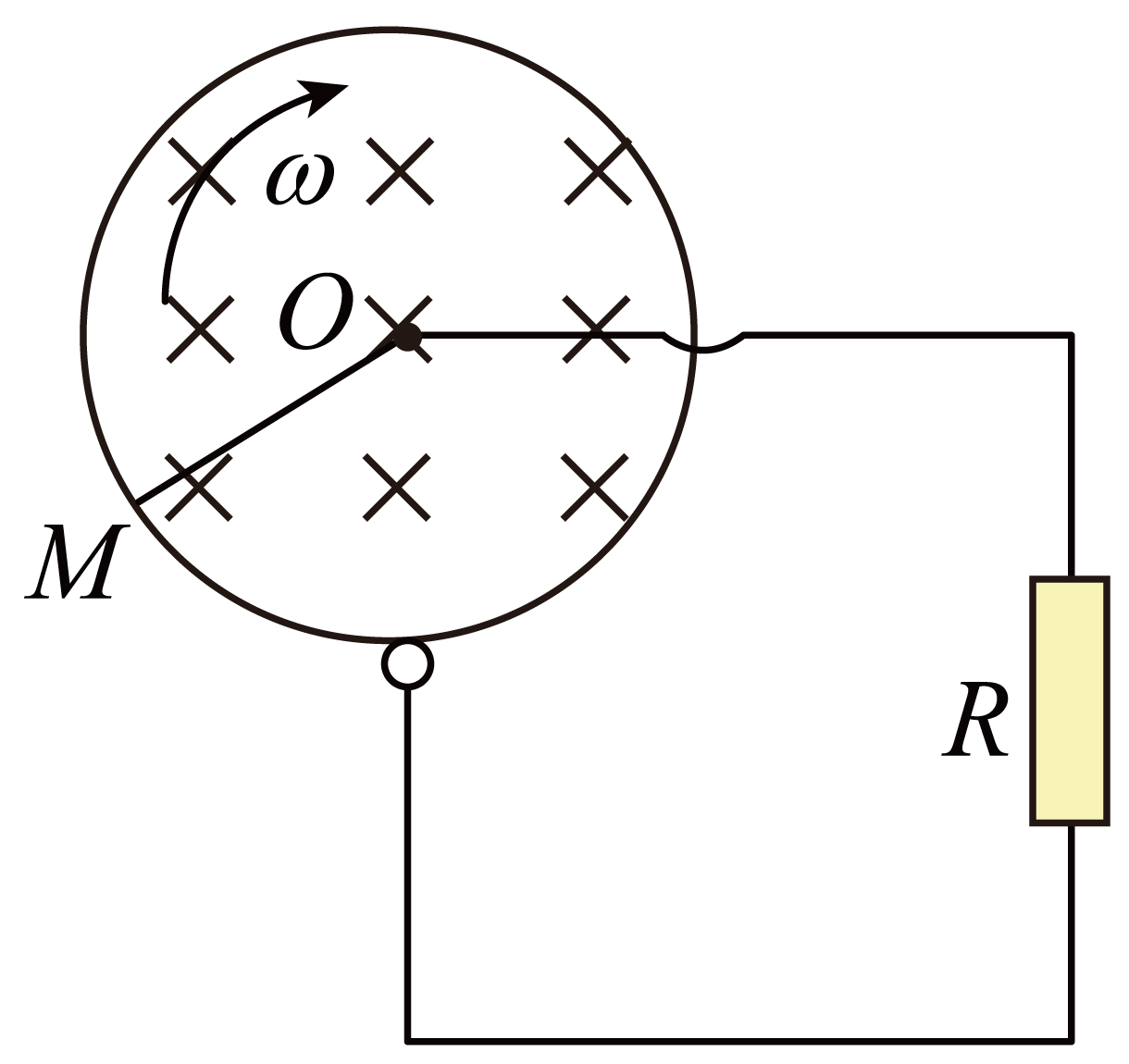

如图所示，均匀金属圆环半径为l、总电阻为2R，有一磁感应强度为B的匀强磁场垂直穿过圆环。金属杆OM的电阻为 ， M端与环紧密接触，金属杆OM绕过圆心的转轴O以恒定的角速度ω转动。当电阻为R的一段导线一端和环连接，另一端与金属杆的转轴O相连接时，下列结论中正确的是（   ）

如图甲所示，匝数为100的线圈，总阻值为1Ω（为表示线圈的绕向，图中只画了2匝），A、B两端间接有一个4Ω的电阻R。线圈内有垂直指向纸内方向的磁场。线圈中的磁通量按如图乙所示的规律变化，求：

如图所示，面积为0.2 m²的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面。已知磁感应强度随时间变化的规律如图，定值电阻R₁=6 Ω，线圈电阻R₂=4 Ω，求：

如图所示为一电磁制动装置的简化原理图，位于竖直平面内的U型导体框下端连接一阻值为R的定值电阻，磁感应强度大小为B的匀强磁场垂直于轨道平面向里。一质量为m、电阻为r的导体棒ab以初速度沿导体框竖直向上运动，在电磁力的主要制动作用下最终速度减为零。已知运动过程中导体棒ab与导体框始终垂直且接触良好，不计导体框的电阻和导体棒ab与导体框间的摩擦，重力加速度为g。
