第四章 电磁感应 知识点题库

如图所示，线圈ABCO面积为0.4m² ， 匀强磁场的磁感应强度B=0.1T ， 方向为x轴正方向．在线圈由图示位置绕z轴向下转过60°的过程中，通过线圈的磁通量改变Wb ．

如图所示，宽度为L＝0.20 m的足够长的平行光滑金属导轨固定在绝缘水平桌面上，导轨的一端连接阻值为R＝0.9 Ω的电阻．导轨cd段右侧空间存在垂直桌面向上的匀强磁场，磁感应强度B＝0.50 T．一根质量m＝10 g，电阻r＝0.1 Ω的导体棒ab垂直放在导轨上并与导轨接触良好．现用一平行于导轨的轻质细线将导体棒ab与一钩码相连，将重物从图示位置由静止释放．当导体棒ab到达cd时，钩码距地面的高度h＝0.3 m．已知导体棒ab进入磁场时恰做v＝10 m/s的匀速直线运动，导轨电阻可忽略不计，取g＝10 m/s².求：

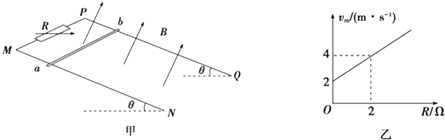

如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ=30°角固定，M、P之间接电阻箱R，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B=0.5T．质量为m的金属杆ab水平放置在轨道上，且与轨道垂直，金属杆ab接入电路的电阻值为r．现从静止释放杆ab，测得最大速度为v_m ． 改变电阻箱的阻值R，得到v_m与R的关系如图乙所示．已知轨道间距为L=2m，重力加速度g取10m/s² ， 轨道足够长且电阻不计．

一匀强磁场，磁场方向垂直纸面，规定向里的方向为正，在磁场中有一细金属圆环，线圈平面位于纸面内，如图所示．现令磁感强度B随时间t变化，先按图2中所示的oa图线变化，后来又按图线bc和cd变化，令ε₁ ， ε₂ ， ε₃分别表示这三段变化过程中感应电动势的大小，I₁ ， I₂ ， I₃分别表示对应的感应电流，则（   ）

如图是法拉第研究电磁感应现象的第一个成功实验，他把a、b两个线圈绕在同一个铁杯上，a线圈接电源，b线圈接电流表，当S闭合后可以在空间产生磁场．由于历史的局限性，法拉第经过长达11年的艰苦探索，终于在1831年发现了磁生电现象．对其中失败的原因，分析正确的是(    )

如图甲所示，一边长L＝0.25 m、质量m＝0.5 kg的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度B＝0.8 T的匀强磁场中，它的一边与磁场的边界MN重合，在水平力F作用下由静止开始向左运动，经过5 s线框被拉出磁场，测得金属线框中的电流随时间变化的图象如图乙所示．在金属线框被拉出的过程中

在“研究电磁感应现象”的实验中：首先按图甲连线，不通电时，电流表G的指针停在刻度盘正中央，闭合开关S时，观察到电流表G的指针向左偏；然后按图乙所示将电流表G与大线圈B连成一个闭合回路，将小线圈A、电池、滑动变阻器 和开关S串联成另一个闭合电路，接着把A静止放置在B中。

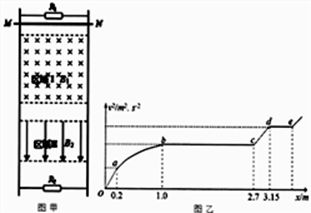

如图甲所示，间距L=0.4m的金属轨道竖直放置，上端接定值电阻R₁=1Ω，下端接定值电阻R₂=4Ω。其间分布着两个有界匀强磁场区域：区域Ⅰ内的磁场方向垂直纸面向里，其磁感应强度B₁=3T；区域Ⅱ内的磁场方向竖直向下，其磁感应强度B₂=2T。金属棒MN的质量m=0.12kg、在轨道间的电阻r=4Ω，金属棒与轨道间的动摩擦因数μ=0.8。现从区域I的上方某一高度处静止释放金属棒，当金属棒MN刚离开区域Ⅰ后B₁便开始均匀变化。整个过程中金属棒的速度随下落位移的变化情况如图乙所示，“v²—x”图象中除ab段外均为直线，oa段与cd段平行。金属棒在下降过程中始终保持水平且与轨道间接触良好，轨道电阻及空气阻力忽略不计，两磁场间互不影响。求：

某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图像如图所示，由图中信息可以判断（   ）

如图所示，小灯泡的规格为“4V，4W”，接在两光滑水平导轨的左端，导轨间距L=0.5m，电阻不计。金属棒ab垂直搁置在导轨上，电阻r为1Ω，整个装置处于垂直于纸面向里的匀强磁场中，磁感应强度B为1T。为使小灯泡正常发光，求：

空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a）中虚线MN所示，一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上。t=0时磁感应强度的方向如图（a）所示：磁感应强度B随时间t的变化关系如图（b）所示，则在t=0到t=t₁的时间间隔内（   ）

如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度随时间变化，下列说法正确的是(   )

如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的匀强磁场中.一质量为m（质量分布均匀）的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为 .现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离L时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g。则此过程（   ）

如图甲所示，线圈总电阻r =0.5Ω，匝数n =10，其端点a、b与R =1.5Ω的电阻相连，线圈内磁通量变化规律如图乙所示。关于a、b两点电势 、 及两点电势差 ，正确的是（   ）

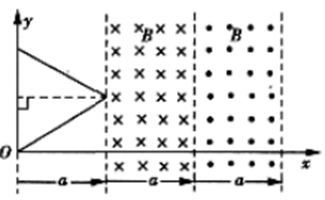

如图所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽。现有一高为a的正三角形导线框从图示位置开始向右匀速穿过磁场区域。若以逆时针方向为电流的正方向，下列关于线框中感应电流i与线框移动距离x的关系图象正确的是（   ）

如图所示，水平桌面上平放着导体圆环，圆环正上方靠近圆环直径的位置有一根直导线(靠近而不接触)。给直导线通以图示方向的电流I₂ ， 现稍移动直导线使圆环中产生图中所示方向的电流I₁ ， 则关于直导线的移动方向及稍微移动一点后圆环内部的磁通量变化，下列判断正确的是(    )

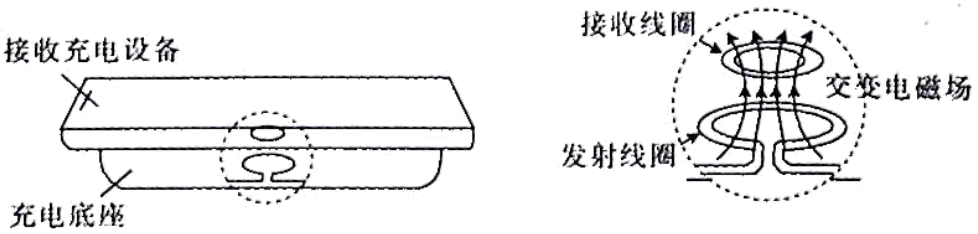

随着科学技术的不断发展，无线充电已经进入人们的视线，小到手表、手机，大到电动汽车的充电，都已经实现了从理论研发到实际应用的转化。某品牌的无线充电手机进行无线充电的原理图如图所示。关于无线充电，下列说法正确的是（   ）

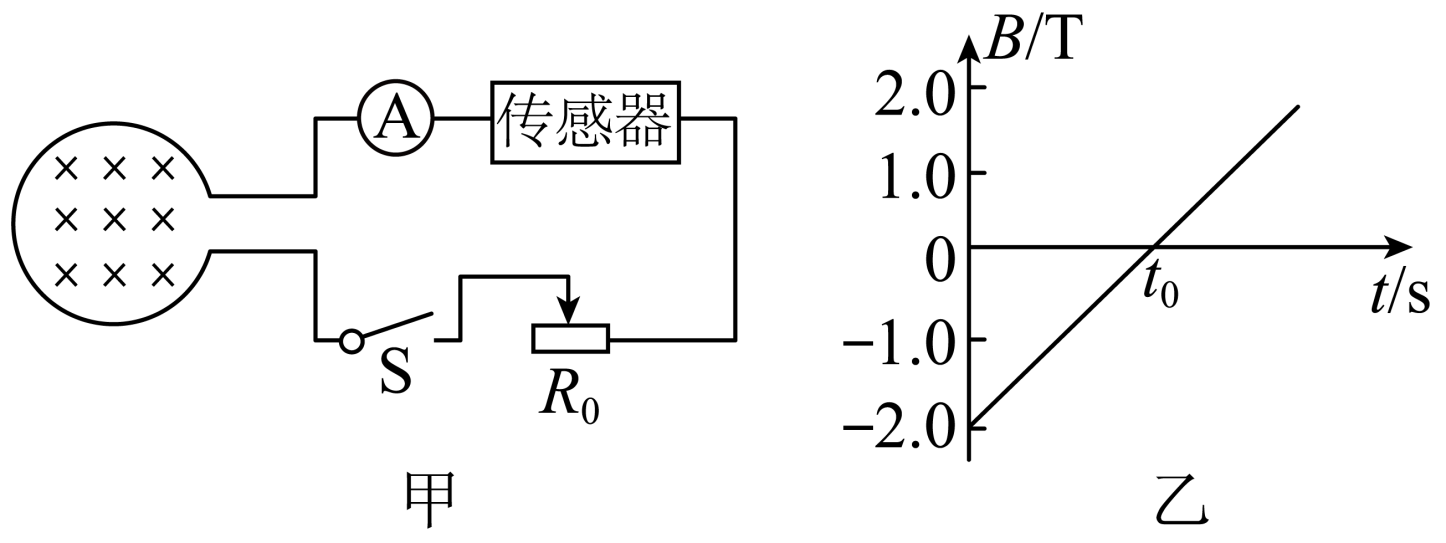

如图甲所示，面积S=0.2m²的线圈，匝数n=630匝，总电阻r=1.0 ， 线圈处在变化的磁场中，设磁场垂直纸面向外为正方向，磁感应强度B随时间t按图乙所示规律变化，方向垂直线圈平面，图甲中传感器可看成一个纯电阻R，并标有“3V，0.9W”，滑动变阻器R₀上标有“10 ， 1A”。则下列说法正确的是（   ）

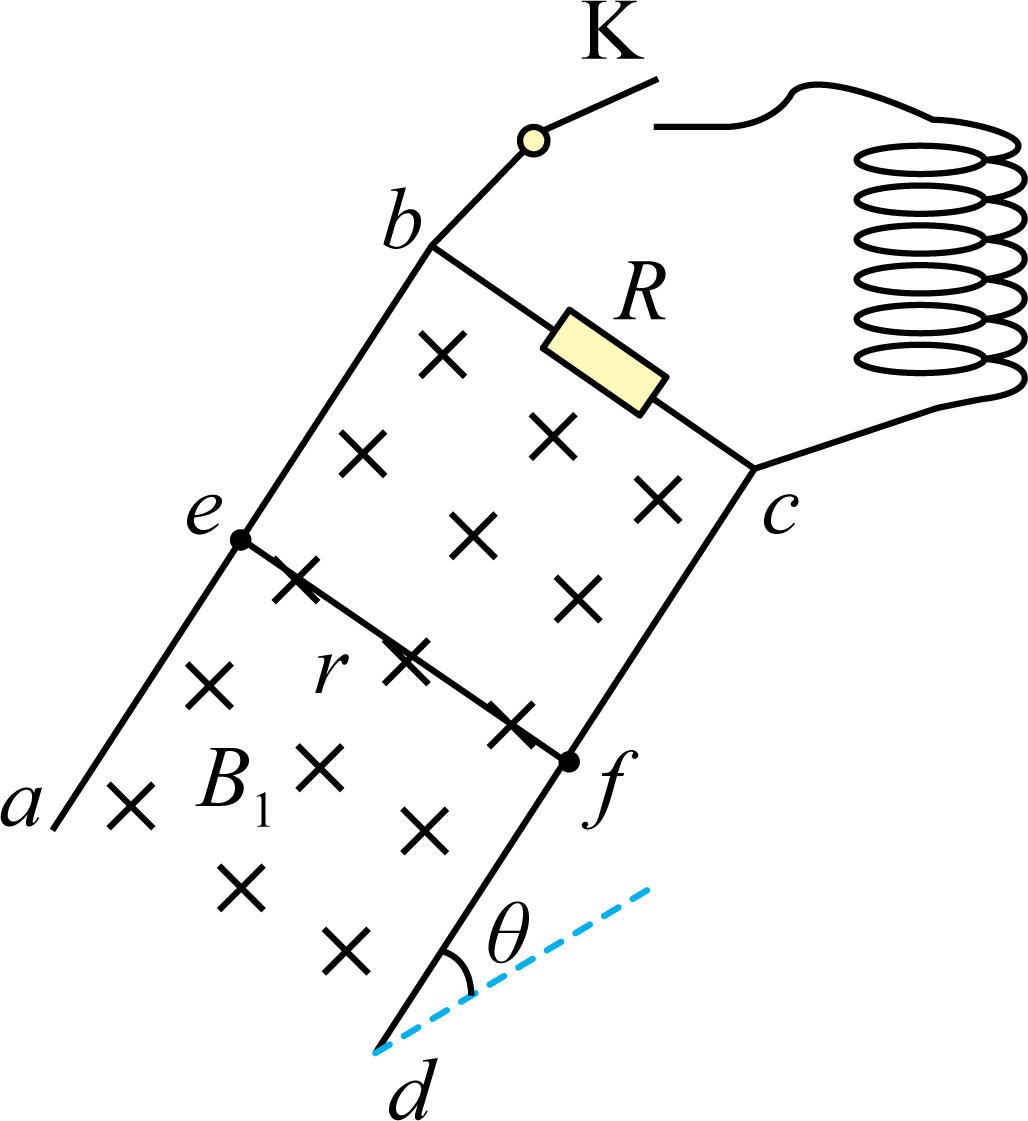

如图所示，有一对与水平面夹角为θ=37°的足够长平行光滑倾斜导轨ab、cd，两导轨间距L=1m，顶端bc间连一电阻R，R=0.5Ω，在导轨与电阻构成的回路中有垂直轨道平面向下的匀强磁场，其磁感应强度大小=1T。在导轨上横放一质量m=1kg，电阻r=0.5Ω、长度也为L的导体棒ef，导体棒与导轨始终接触良好，又在导轨ab、cd的顶端通过导线连接一面积为S=0.5m² ， 总电阻也为r、匝数N=100的线圈（线圈中轴线沿竖直方向），在线圈内加上沿竖直方向，且均匀增加的磁场B（图中未画出），连接线圈电路上的开关K处于断开状态。不计导轨电阻，取sin53°=0.8，cos53°=0.6，g=10m/s^2.求

如图所示，水平放置的平行光滑导轨左端连接开关K和电源，右端接有理想电压表。匀强磁场垂直于导轨所在的平面。ab、cd两根导体棒单位长度电阻相同、单位长度质量也相同，ab垂直于导轨，cd与导轨成60°角。两棒的端点恰在导轨上，且与导轨接触良好，除导体棒外，其余电阻不计。下列说法正确的是（   ）
