第四章 电磁感应 知识点题库

如图所示,用同样的导线制成的两闭合线圈A、B,匝数均为20匝,半径rA=2rB , 在线圈B所围区域内有磁感应强度均匀减小的匀强磁场,则线圈A、B中产生感应电动势之比EA:EB和两线圈中感应电流之比IA:IB分别为(   )

A . 1:1,1:2 B . 1:1,1:1 C . 1:2,1:2 D . 1:2,1:1
如图所示,通电螺线管M右侧放一个连接外电阻R的螺线管N,当S断开时,R中的感应电流的方向是由

如图所示,相距为d的两条水平虚线L1、L2之间是方向水平向里的匀强磁场,磁感应强度为B,正方形线圈abcd边长为L(L<d),质量为m、电阻为R,将线圈在磁场上方h高处静止释放,cd边刚进入磁场时速度为v0 , cd边刚离开磁场时速度也为v0 , 则线圈穿过磁场的过程中(从cd边刚进入磁场一直到ab边离开磁场为止):(  )

A . 感应电流所做的功为2mgd B . 线圈的最小速度可能为 C . 线圈的最小速度一定是 D . 线圈穿出磁场的过程中,感应电流为逆时针方向
如图所示为两个同心圆环,当一有界匀强磁场恰好完全垂直穿过A环面时,A环的磁通量为Φ1 , B环磁通量为Φ2 , 则有关磁通量的大小,下列说法中正确的是(  )

A . Φ1<Φ2 B . Φ12 C . Φ1>Φ2 D . 无法确定
两根相距为L的足够长的金属弯角光滑导轨如图所示放置,它们各有一边在同一水平面内,另一边与水平面的夹角为37°,质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路,导轨的电阻不计,回路总电阻为2R,整个装置处于磁感应强度大小为B,方向竖直向上的匀强磁场中,当ab杆在平行于水平导轨的拉力F作用下以速度v沿导轨匀速运动时,cd杆恰好处于静止状态,重力加速度为g,以下说法正确的是(   )

A . ab杆所受拉力F的大小为mg sin37° B . 回路中电流为 C . 回路中电流的总功率为mgv sin37° D . m与v大小的关系为m=
在图甲中,不通电时电流表指针停在正中央,当闭合S时,观察到电流表指针向左偏。现在按图乙连接方式将电流表与螺线管B连成一个闭合回路,将螺线管A与电池、滑动变阻器和开关串联成另一个闭合回路.

  1. (1) 将S闭合后,将螺线管A插入螺线管B的过程中,电流表的指针将(填“向左”“向右”或“不发生”)偏转;
  2. (2) 螺线管A放在B中不动,电流表的指针将(填“向左”“向右”或“不发生”)偏转;
  3. (3) 螺线管A放在B中不动,滑动变阻器的滑片向右滑动,电流表的指针将(填“向左”“向右”或“不发生”)偏转;
  4. (4) 螺线管A放在B中不动,突然切断开关S时,电流表的指针将(填“向左”“向右”或“不发生”)偏转。
如图所示,在载流直导线近旁固定有两平行光滑导轨AB , 导轨与直导线平行且在同一水平面内,在导轨上有两可自由滑动的导体abcd . 当载流直导线中的电流逐渐增强时,导体abcd的运动情况是(   )

图片_x0020_100001

A . 一起向左运动 B . 一起向右运动 C . 相背运动,相互远离 D . 相向运动,相互靠近
如图所示,一导体棒在匀强磁场中以速度v匀速运动,则关于导体棒各点电势高低的说法正确的是(   )

图片_x0020_100002

A . 上端电势最高 B . 下端电势最高 C . 中点电势最高 D . 各点电势相同
如图所示,正方形线框的边长为 L,电容器的电容为 C。正方形线框的一半放在垂直于纸面向里的匀强磁场中,在磁场以变化率 k 均匀减弱的过程中,下列说法正确的是(   )

图片_x0020_557507282

A . 电压表的读数为 B . 线框产生的感应电动势大小为 C . 电容器所带的电荷量为零 D . 回路中电流为零
如图所示,固定平行导轨间有磁感应强度大小为B、方向垂直导轨平面向里的匀强磁场,导轨间距为l且足够长,左端接阻值为R的定值电阻,导轨电阻不计.现有一长为2l的金属棒垂直放在导轨上,在金属棒以O点为轴沿顺时针方向以角速度ω转过60°的过程中(金属棒始终与导轨接触良好,电阻不计)(   )

A . 通过定值电阻的电流方向由b到a B . 金属棒刚开始转动时,产生的感应电动势最大 C . 通过定值电阻的最大电流为 D . 通过定值电阻的电荷量为
如图所示,10匝矩形线框处在磁感应强度B= T的匀强磁场中,绕垂直磁场的轴以恒定角速度ω=l0rad/s在匀强磁场中转动,线框电阻不计,面积为0.4m2 , 线框通过滑环与一理想自耦变压器的原线圈相连,副线圈接有一只灯泡L(规格为“4W,l00Ω”)和滑动变阻器,电流表视为理想电表,则下列说法正确的是(   )

图片_x0020_392175131

A . 若从图示线框位置开始计时,线框中感应电动势的瞬时值为 B . 当灯泡正常发光时,原、副线圈的匝数比为1:2 C . 若将自耦变压器触头向下滑动,灯泡会变暗 D . 若将滑动变阻器滑片向上移动,则电流表示数增大
如图所示,在水平光滑的平行金属导轨左端接一定值电阻R,导体棒ab垂直导轨放置,整个装置处干竖直向下的匀强磁场中.现给导体棒一向右的初速度,不考虑导体棒和导轨电阻,下列图线中,导体棒速度随时间的变化和通过电阻R的电量随导体棒位移的变化描述正确的是(   )

A . B . C . D .
在空间存在着竖直向上的各处均匀的磁场,将一个不变形的单匝金属圆线圈放入磁场中,规定线圈中感应电流方向如图甲所示的方向为正.当磁场的磁感应强度 随时间 的变化规律如图乙所示时,图丙中能正确表示线圈中感应电流随时间变化的图线是(    )

图片_x0020_1531442388      图片_x0020_1838448060

A . 图片_x0020_1039591309 B . 图片_x0020_100004 C . 图片_x0020_100005 D . 图片_x0020_989455518
如图所示,MN和PQ为两根光滑且足够长的平行金属导轨,并将其固定在水平地面上,虚线ef左侧的匀强磁场垂直于轨道面向下,右侧的匀强磁场垂直于轨道面向上。在垂直导轨MN的方向上放着金属棒ab和cd,分别处于ef右侧和左侧的匀强磁场中。用平行于导轨MN方向的外力拉动导体棒ab,使其沿轨道运动,这时可以观察到金属棒cd向左运动。设整个过程中,金属棒ab和cd都不会离开各自所在的有界磁场区域。下列说法正确的是(   )

图片_x0020_100001

A . 金属棒cd中电流方向从d→c B . 金属棒ab中电流方向从b→a C . 金属棒ab可能向左匀加速运动 D . 金属棒ab一定向左匀减速运动
磁单极子自1932年被狄拉克提出以来,科学家们一直都在努力寻找其存在的确凿证据。如果一个只有S极的磁单极子从上向下穿过如图所示的闭合超导线圈,则从上向下看,这个线圈中将出现(   )

A . 先逆时针后顺时针的感应电流 B . 先顺时针后逆时针的感应电流 C . 逆时针方向的持续流动的感应电流 D . 顺时针方向的持续流动的感应电流
如图所示的电路中,三个灯泡 的电阻关系为 ,电感L的直流电阻可忽略,D为理想二极管,电源内阻不计。闭合开关S,电路电流稳定后,再断开开关S,下列说法中正确的是(  )

A . 闭合开关S, 立即变亮 B . 闭合开关S, 逐渐变亮 C . 断开开关S前后, 中有电流且方向相反 D . 断开开关S后, 立即熄灭, 均逐渐变暗
绝缘的水平面上放一均匀导体圆环,圆环的一部分处在有边界的匀强磁场中,如图甲是俯视图。该磁场的磁感应强度按图乙的规律变化,规定竖直向上为磁场的正方向,在 时间内,圆环始终处于静止状态,则这段时间内俯视看(  )

A . 圆环中的感应电流方向先顺时针方向后逆时针方向 B . 圆环中的感应电流大小始终不变 C . 圆环受到水平面的摩擦力方向先向右后向左 D . 圆环受到水平面的摩擦力大小先减小后增大

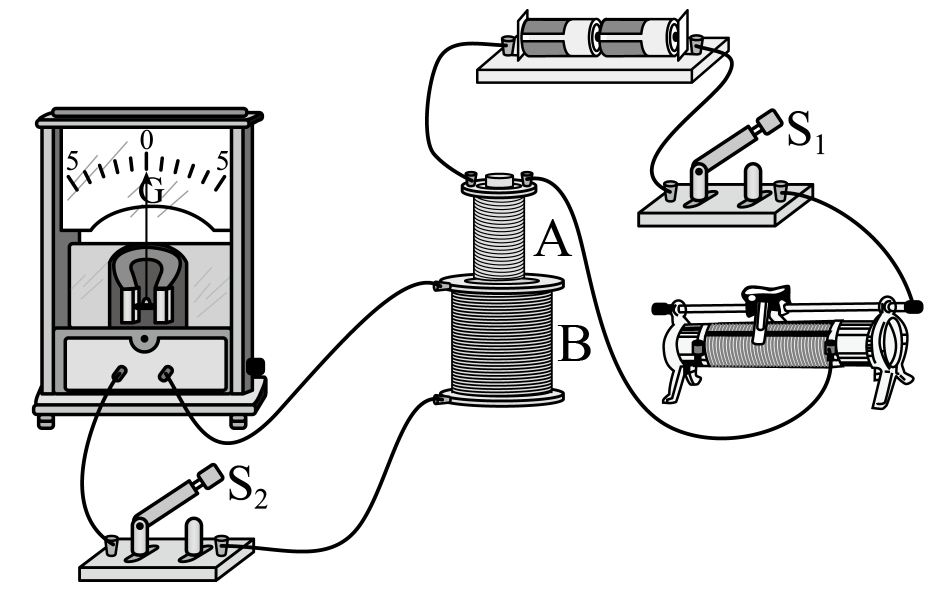

用图所示装置探究感应电流产生的条件,线圈A通过滑动变阻器和开关连接到电源上,线圈B通过开关连到电流表上,把线圈A装在线圈B的里面。闭合开关后,若要使灵敏电流计的指针发生偏转,可以.(写出一种即可)

如图所示,在同一个水平而内的彼此绝缘的两个光滑圆环A、B,大圆环A中还有顺时针方向的恒定电流I。小圆环B的一半面积在环A内、一半面积在环A外,下列说法正确的是(   )

A . 穿过环B的磁通量为0 B . 环B中有持续的感应电流 C . 若增大环A内的电流,则环B会向右移动。 D . 若减小环A内的电流,则环B会产生道时针方向的电流

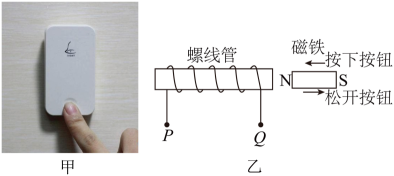

近年来,无线门铃逐渐流行。图甲为某款无线门铃按钮,其“自发电”原理如图乙所示,按下门铃按钮过程磁铁靠近螺线管,松开门铃按钮磁铁远离螺线管回归原位置。下列说法正确的是(   )

A . 按下按钮过程,螺线管上的导线Q端电势较高 B . 松开按钮过程,螺线管上的导线P端电势较低 C . 按住按钮不动,螺线管上导线两端间仍有电势差 D . 按下和松开按钮过程,螺线管产生的感应电动势大小一定相等
