两电阻R₁、R₂中的电流I和电压U的关系图线如图所示，可知两电阻的大小之比R₁：R₂等于（   ）

两只完全相同的灵敏电流计改装成量程不同的电压表V₁、V₂ ， 若将两表串联后去测某一线路的电压，则两只表(  )

在如图甲所示的电路中，R_T是半导体热敏电阻，其电阻R_T随温度T变化的关系图象如图乙所示，当R_T所在处温度升高时，下列关于通过理想电流表的电流I，ab间电压U和电容器电量q的说法正确的是（   ）

如图所示，平行金属板中带点质点 原来处于静止状态，不考虑电流表和电压表对电路的影响， 的阻值和电源内阻 相等。当滑动变阻器 的滑片向 端移动时，则（    ）

如图所示的电路中， ， ，电源内阻 ，若开关闭合后通过电源的电流为3A ， 铭牌上标有“6V 12W”的电动机刚好正常工作，求：

将阻值为非线性变化的滑动变阻器R2接入图甲的电路中，移动滑动变阻器滑动触头改变接入电路中的电阻丝长度x（x为图中a与触头之间的距离），定值电阻R₁两端的电压U₁与x间的关系如图乙，a、b、c为滑动变阻器上等间距的三个点，在触头从a移到b和从b移到c的这两过程中，下列说法正确的是（  ）

为测定干电池的电动势和内阻，提供的实验器材如下：

A．完全相同的干电池两节(每节干电池电动势为1.5 V左右，内阻较小)

B．电流表A(量程为0.6 A，内阻约为0.5 Ω)

C．滑动变阻器R₁(0～10 Ω，10 A)

D．滑动变阻器R₂(0～100 Ω，1 A)

E．电流表G(0～3.0 mA，R_g=10 Ω)

F．定值电阻R₃=990 Ω

G．定值电阻R₄=90 Ω

H．定值电阻R₀=3.0 Ω

在“测定电池的电动势和内阻”的实验中，已连接好部分实验电路．

新华中学高三物理兴趣小组的一位同学，发现了一块比较特殊的电池，干是他组织了几位同学利用以下器材来测量该电池的电动势和内阻．

A．被测电池（电动势在10V~15V之间，内阻未知）

B．电阻箱R（0~20 ）

C．定值电限R₀（阻值5 ）

D．电流表A₁（量程2A，内阻较小）

E.电流表A₂（量程0.6A，内阻较小）

F.电键

G.导线若干

实验中为了保护电路，用到了包括电池和定值电阻R₀在内的几种实验器材：①在虚线框内补充实验原理图，并在图中表明所选器材的符号：

②同学们利用实验数据做出了通过电源的电流I的倒数 和外电路电阻R（R₀除外）的关系图线，即 一R图线，如图所示．

根据图线求出电池的电动势为V，内阻为 ．（保留2位有效数字）；

③测量值和真实值相比，电动势和真实值相比，内阻和真实值相比．（两空都填“偏大”“相等”或“偏小”）．

某实验小组将灯泡的灯丝p与小灯泡A和B连接在电路中，连接方式如图所示。闭合开关后两小灯泡均正常发光，用酒精灯给灯丝加热，加热时间较短。则下列关于实验现象及其推论原因正确的是（   ）

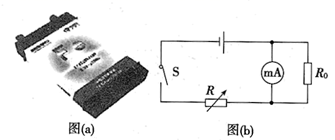

新能源汽车是汽车发展的主流方向，如图（a）为车载动力电池组中一块电池，其技术参数是额定容量约120 Ah，额定电压约3.3V，内阻约0.03Ω。现有一块该型号的旧电池，某研究小组用如图（b）所示电路测量该电池的电动势和内阻，其中电流表量程为100mA、内阻为9Ω；定值电阻R_o=1Ω。测得的数据如下表所示。

次数	1	2	3	4	5
R（Ω）	0.9	4.2	7.3	10.8	14.1
I0（mA）	100	50	34	25	20

已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大。为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使灯泡L正常发光．若含有该电路的探测装置从无磁场区进入强磁场区，则（　　）

如图所示，电源电压保持不变。只闭合开S₁ ， 电流表和电压表均有示数，若再闭合开关S₂ ， 则下列说法正确的是（　　）

物理兴趣小组的同学在实验室测量某种型号电池的电动势E及内阻r，实验器材有：

A．待测电源E

B．电压表 （量程为 ，内阻很大）

C．电阻箱R（ ）

D．定值电阻 ，

E. 单刀单掷开关 ，单刀双掷开关

F. 导线若干

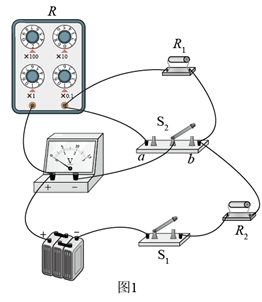

小组的同学经过讨论，最终设计了如图1所示的电路，请完成相关内容。

⑴请根据实物图，在图2线框内画出电路图并标上相应的符号（部分已画好）.

⑵先闭合 ，将 切换到a，调节电阻箱至某值，读出电压表示数

⑶保持电阻箱示数不变，（填上必需的步骤），读出此时电压表的示数

⑷重复步骤 (2) (3)读出电压表的多组数据 、 ，如下表：

	1	2	3	4	5	6
	0.15	0.75	1.2	1.5	1.8	2.4
	1.1	1.5	1.8	2.0	2.2	2.6

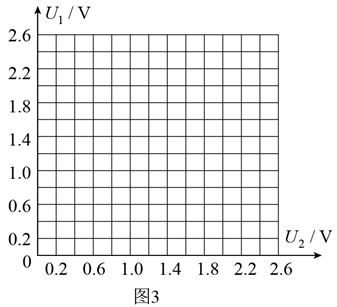

请根据表中数据，在图3中描绘出图像。

⑸若图像的斜率为k，与纵轴的截距的绝对值为b，则电源电动势可表示为 ，内阻可表示为 （用b、k、 、 表示）。根据题中测得的实验数据可得，电动势 ，内阻 。（后两空保留2位有效数字）

如图所示，电路中三个电压表均为理想电表，定值电阻阻值R₂等于电源内阻r，闭合开关后电表均有示数。若将滑动变阻器的滑片向左移动，三个电压表示数变化量的绝对值分别记为∆U₁、∆U₂和∆U₃ ， 则（   ）

如图所示，两平行金属导轨间的距离 ，金属导轨所在的平面与水平面的夹角 ，在导轨所在平面内分布着磁感应强度大小 、方向垂直于导轨所在平面向上的匀强磁场。金属导轨的一端接有电动势 、内阻 的直流电源，现把一个质量 的导体棒 放在金属导轨上，导体棒恰好保持静止，导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻 ，金属导轨的电阻不计，最大静摩擦力等于滑动摩擦力，取重力加速度大小 ， ， ，求：

如图所示的电路中，电源的电动势为E、内阻为r，闭合开关S，在滑动变阻器的滑片P向左移动时，下列说法正确的是（   ）

传感器在生活中有很多应用。电容式加速度传感器在安全气囊.手机移动设备方面应用广泛，其原理如图所示，质量块左、右侧分别连接电介质，轻质弹簧，弹簧与电容器固定在外框上，质量块可带动电介质相对于外框无摩擦地左、右移动，但不能上、下移动。下列关于该传感器的说法正确的是（   ）

如图所示的电路中，电源两端的电压U恒为5V，定值电阻R₁ =6 Ω，R₂ =1 Ω，R₃ = 2 Ω，电容器的电容C =80 μF。求：

如图甲所示，在水平面上固定宽为L=1m、足够长的光滑平行金属导轨，左端接有R=0.5Ω的定值电阻，在垂直导轨且距导轨左端 d=2.5m处有阻值 r=0.5Ω、质量 m="2kg" 的光滑导体棒，导轨其余部分电阻不计．磁场垂直于导轨所在平面，磁感应强度随时间变化的规律如图乙所示．第1s内导体棒在拉力F作用下始终处于静止状态.1s后，拉力F保持与第1s末相同，导体棒从静止直至刚好达到最大速度过程中，拉力F做功为W=11.25J．求：
