7 闭合电路欧姆定律 知识点题库

如图所示的电路中,电源电动势为6V,当开关S接通后,灯泡L1和L2都不亮,用电压表测得各部分电压是Uab=6V,Uad=0,Ucd=6V,由此可判定(    )

A . L1和L2的灯丝都烧断了 B . L1的灯丝烧断了 C . L2的灯丝烧断了 D . 变阻器R断路
某电热器电阻丝的电阻是2欧,当1安的电流通过时,1分钟产生的热量是多少焦?

鹤岗三中四区A班顾洋洋同学采用如图甲的电路测定电源电动势和内电阻,已知干电池的电动势约为1.5V,内阻约2Ω,电压表(0~3V 约3kΩ),电流表(0~0.6A 约1.0Ω),滑动变阻器有R1(10Ω 2A)和R2(100Ω 0.1A)各一只.

  1. (1) 实验中滑动变阻器应选用(选填“R1”或“R2”).

  2. (2) 在图乙中用笔画线代替导线连接实验电路.

  3. (3) 在实验中测得多组电压和电流值,得到如图丙图象,由图可较准确地求出电源电动势E=V;内阻r=Ω.

    求出的电源电动势E(测)E(真);求出的电源内阻r测 r真(后面两个空请填:大于、等于、小于).

某同学做“用电流表和电压表测定电源的电动势和内阻”实验,可供选择的实验器材如下:

A、1节干电池

B、电流表,量程0-0.6A,0-3A

C、电压表,量程0-3V,0-15V

D、滑动变阻器0-20Ω、2A,滑动变阻器0~500 Ω、0.2 A

E、电键一个,导线若干

  1. (1) 为了尽量得到较好效果,电流表量程应选,电压表量程选,滑动变阻器选
  2. (2) 他采用如图所示的实验电路进行测量。下图给出了做实验所需要的各种仪器。请你按电路图把它们连成实验电路。

  3. (3) 这位同学测量时记录了5组数据,并将数据填入了以下表格中。请你根据这些数据在图画出U-I图线。根据图线求出电池的电动势E =V, 内阻Ω。

为测量某一电源的电动势和内阻,小明设计的实验电路如图甲,所用到的器材有:待测电源 E,定值电阻 R0 (阻值等于 9 Ω),定值电阻 R1 (阻值等于 9 kΩ),电阻箱 R2(阻值 范围 0~9999 Ω),电压表 V(量程 0~3 V,内阻等于 3 kΩ),开关 S,导线若干。

  1. (1) 小明连接好电路,闭合开关 S 后发现,无论怎样调节电阻箱,电压表的指针都不偏转。他怀疑电压表发生故障,因此拿来一个表盘中央电阻刻度为“30”的多用电表,用电 阻挡进行检测,操作如下:

    ①保持开关 S 闭合;

    ②对多用电表进行机械调零后,将选择开关置于×100 Ω 挡,再进行欧姆调零;

    ③将多用电表的红表笔接电压表的正接线柱,另一只表笔接电压表的负接线柱,观察多 用电表指针的偏转情况。

    以上操作存在两处错误,请指出并改正。

  2. (2) 排除故障后,闭合开关 S,将电阻箱的阻值由零开始逐渐增大,记录若干组电阻箱的阻值 R2 和对应的电压表读数 U。某次测量中,电压表的示数如图乙,该示数为V, 此时电路中的路端电压为V。
  3. (3) 小明将得到的数据在 U﹣R2 坐标系中描点连线,得到如图丙的曲线,其中虚线 U= 2.80 V 为曲线的渐近线,可得待测电源的电动势 E = V,内阻 r =Ω。
  4. (4) 若以 为纵坐标,以为横坐标,则可使根据本实验数据作出的图线变为一条直线。
在如图所示的电路中, 均为定值电阻,且 阻值未知, 是一滑动变阻器,当其滑片从左端滑至右端时,测得电源的路端电压随电流的变化图线如图所示,其中AB两点是滑片在变阻器的两个不同端点得到的.

求:

  1. (1) 电源的电动势和内阻;
  2. (2) 定值电阻 的阻值;
  3. (3) 滑动变阻器的最大阻值.
某同学利用如图所示电路测电压表内阻。所用实验器材有:电源E(内阻不计),电阻箱R(最大阻值为9999Ω),待测电压表,开关S,导线若干。

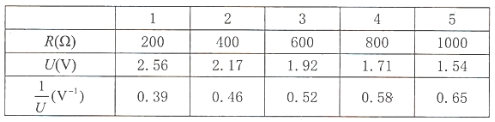

实验时,先按电路图连好器材,调节电阻箱接入电路阻值,将相应电压表读数记录在表格中,



请在如图中的 坐标图中标出坐标点并绘出图(),图线可确定电压表内阻RV=Ω,还可确定电源电动势E=V(计算结果保留2位有效数字)

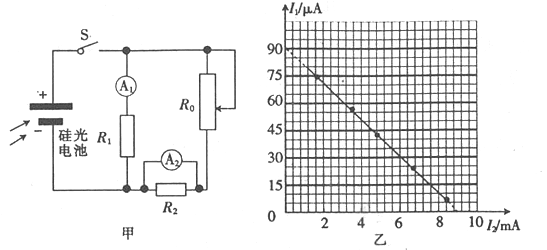

硅光电池是将一种将光能转化为电能的器件,某同学根据图甲所示电路,用一定强度的光照射硅光电池,测量硅光电池的电动势E和内阻r,实验室可提供的器材如下:

A.硅光电池E:电动势约为3V,内阻约为100Ω;

B.电流表:量程为0.1mA,内阻为500Ω;

C.电流表:量程为10mA,内阻为18Ω;

D.定值电阻:内阻为29.5kΩ;

E.定值电阻:内阻为9Ω;

F.滑动变阻器:最大阻值为200Ω,允许最大电流为1A;

G.开关一个,导线若干。

  1. (1) 根据器材规格和实验要求,为使实验结果尽可能准确,电流表A1应选用,电阻R1应选用。(填写器材前的字母)
  2. (2) 调节滑动变阻器,分别读出电流表A1的示数I1和电流表A2的示数I2 , 并作出 图像如图乙所示,则该电池的电动势为V、内阻为Ω。(结果均保留三位有效数字)。
为测定一节新干电池的电动势和内电阻(已知该干电池的内电阻相当小,额定电流为0.7A),可供选择的器材有:

电压表:A.量程3V,内阻为10kΩ;               B.量程15V。内阻为20 kΩ;

电流表:C.量程0.8A内阻约为0.5Ω;           D.量程3A,内阻约为0.2Ω;

滑动变阻器:E.最大电阻10Ω,额定电流0.7A;    F.最大电阻2kΩ,额定电流2A;

G.定值电阻R0=1Ω;                            H.开关、导线若干。

  1. (1) 要使实验误差较小且操作方便,可选择的器材是

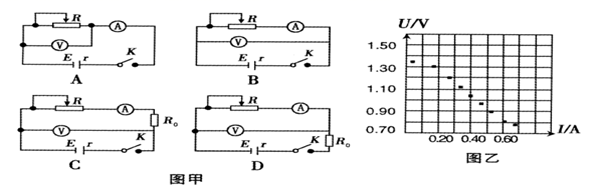

  2. (2) 图甲中的电路图应选择
  3. (3) 实验测得9组数据,已标在图乙的坐标中,请在图乙中连线,从图中可得电池电动势 V和内阻 Ω(结果保留两位有效数字)。
测定电源的电动势和内电阻的实验电路和U—I图象如图所示

图片_x0020_100019

现备有以下器材:

A.干电池1 个

B.滑动变阻器(0〜50Ω)

C.电压表(0〜3V)

D.电压表(0〜15V)

E.电流表(0〜0.6A)

F.电流表(0〜3A)

  1. (1) 其中电压表和电流表应选(填字母代号)
  2. (2) 如图乙是根据实验数据画出的U—I图象.由此可知这个干电池的电动势E=V,内电阻r= (保留两位有效数字)
某同学使用图1所示的电路测定某种电池的电动势和内阻。图2已将实验器材进行了部分连接。

图片_x0020_1787489391

  1. (1) 请根据实验原理,用笔画线代替导线将图中的实物电路补充完整。
  2. (2) 他调节滑动变阻器共测得5组电流和电压的数据(如表)。请在坐标纸中作出该电池路端电压U随电流I变化的U-I图像,根据U-I图像得出该电池的电动势E=V,内阻r= (均保留三位有效数字)。

    顺序

    1

    2

    3

    4

    5

    电流/I

    1.72

    1.30

    0.98

    0.63

    0.50

    电压U/V

    1.88

    1.92

    1.93

    1.98

    1.99

    图片_x0020_100002

  3. (3) 如果实验时发现电流表坏了,于是移去电流表,同时用电阻箱替换滑动变阻器。重新连接电路,仍然图像法处理实验数据,获得所测电动势和内阻的值。为了图像是直线应该画出图像(填写“U-R”,“U- ”,“ -R”或“ - ”)。
图为某一电源的路端电压U与干路电流I之间的关系曲线,由图可知(   )

图片_x0020_100023

A . 电源的电动势为2.0V B . 电源的短路电流为0.4A C . 电源最大功率为0.8W D . 电源外电路接一滑动变阻器时,调节滑动变阻器的阻值,电源最大输出功率为0.2W
一实验小组利用图(a)所示的电路测量—电池的电动势E(约 )和内阻r(小于 )。图中电压表量程为 ,内阻 :定值电阻 ;电阻箱R,最大阻值为 ;S为开关。按电路图连接电路。完成下列填空:

  1. (1) 为保护电压表,闭合开关前,电阻箱接入电路的电阻值可以选Ω(填“5.0”或“15.0”);
  2. (2) 闭合开关,多次调节电阻箱,记录下阻值R和电压表的相应读数U;

    根据图(a)所示电路,用R、 、E和r表示 ,得

  3. (3) 利用测量数据,做 图线,如图(b)所示:

    通过图(b)可得 V(保留2位小数), (保留1位小数);

  4. (4) 若将图(a)中的电压表当成理想电表,得到的电源电动势为 ,由此产生的误差为 %。
老师布置了一个任务,需要测定一个笔记本电脑电池板的电动势和内阻.

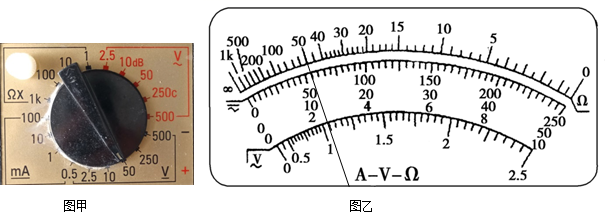

  1. (1) 某同学先将多用电表的选择开关打到如图甲所示的位置直接测电池板的两极电压,结果如图乙,电动势的粗测值为V.

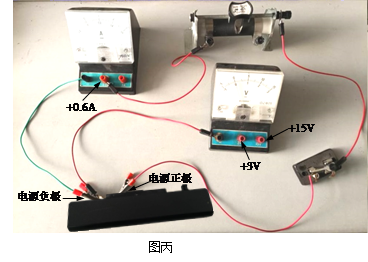

  2. (2) 接下来该同学用如图丙的电路来完成电动势和内阻的测量,图中还缺少一条连线,请你用笔直接画在实物图上.

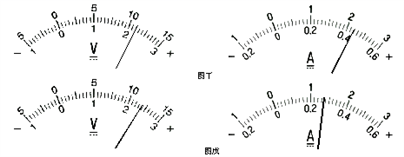

  3. (3) 电路完整后,同学开始实验,得到了如下的两组数据:第一组,如图丁;第二组,如图戊.

    第二组图戊中伏特表的读数为:V,请判断,从第一组到第二组,滑线变阻器接入电路的阻值(填:“不变”、“变大”、“变小”).

如图所示,虚线框内电路的各元件参数未知,我们常可以将这类含电源的电路等效成一个新的电源。当它的输出端a、b间分别接入不同阻值的电阻Rx时,理想电流表有不同读数I。则表格中①②对应的数值以及等效电动势和等效内阻分别为(       )

1

2

3

4

Rx/Ω

10

18

118

I/A

1

0.6

0.4

A . ①②对应的数值分别为28,0.1 B . ①②对应的数值分别为38,0.2 C . 等效电动势和等效内阻分别为12V,2Ω D . 等效电动势和等效内阻分别为10V,4Ω
阻值较大的电阻R1和R2串联后,接入电压U恒定的电路,如图所示,现用同一非理想电压表依次测量R1、R2的电压,测量值分别为U1和U2 , 则(   )

A . U1+U2=U B . U1+U2<U C . = D .
某学校新装了一批节能路灯如图甲所示,该路灯通过光控开关实现自动控制:电灯的亮度可自动随周围环境的亮度改变而改变。如图乙为其内部电路简化原理图,电源电动势为E,内阻为r ,R1为光敏电阻(光照强度增加时,其电阻值减小)。当光照逐渐减弱时,下列判断正确的是( )

A . A灯变亮,B灯变暗 B . 电源的效率变大 C . 电源内阻消耗的功率变大 D . R1上电流的变化量等于R0上电流变化量

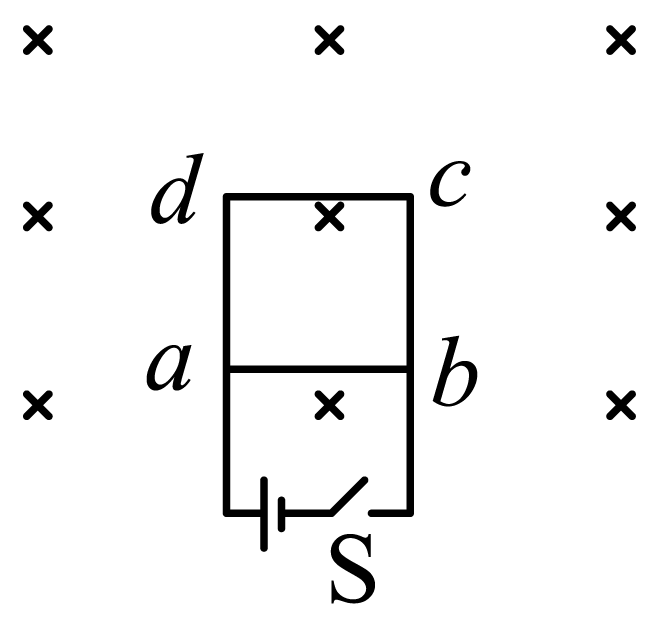

如图所示,用一根电阻丝制作成正方形线框abcd,固定于匀强磁场中的线框平面与磁场方向垂直,线框顶点a、b与电源两端相连,电源内阻与正方形一个边的电阻相等,导线电阻忽略不计。S闭合后,线框受到的安培力大小为F。若仅将ab边切割移走,则余下线框受到的安培力大小为(   )

A . B . C . D .
利用某半导体的电阻随温度升高而减小的特征可以制作电子温度计。图甲表示该半导体的电阻R随摄氏温度t变化的情况。把该半导体与电动势为E、内阻为r的电源,理想电压表和保护电阻R0连成如图乙所示的电路。用该半导体作测温探头,把电压表的电压刻度改为相应的温度刻度,就得到了一个简易的电子温度计。下列说法正确的是(   )

A . 电压较大的刻度对应较高的温度 B . 电压刻度0V对应的就是0℃ C . 该电子温度计表盘上温度的刻度是均匀的 D . 若电池用久后内阻r变大,用该温度计测量的温度要比真实值偏高

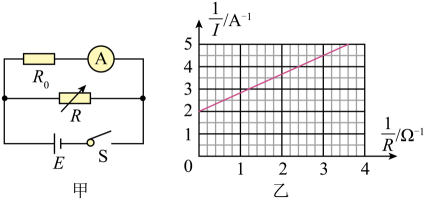

某同学利用如图甲所示的电路测量一电池的电动势E和内阻r。图中定值电阻 , 电流表量程为0.6A、内阻 , 电阻箱的最大阻值为99.99Ω。

  1. (1) 闭合开关S,多次改变电阻箱的阻值,记录多组电阻箱的阻值R和电流表的示数I,则电阻箱两端的电压U与电流表的示数I的关系为。(用物理量符号表示)
  2. (2) 测量多组电阻箱的阻值R和电流表的示数I,以为横坐标、为纵坐标,作出的图像如图乙所示,则电池的电动势V,电池的内阻Ω。(结果均保留两位有效数字)
