某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是 (　　)

A . 只有乙图正确 B . 甲、丙图的曲线肯定是偶然误差太大 C . 甲、丙不遵从欧姆定律，肯定不可能正确 D . 甲、乙、丙三个图都可能正确，并不一定有较大误差

在如图所示电路中，当滑动变阻器滑片P向下移动时，则（）

A . A灯变亮、B灯变亮、C灯变亮 B . A灯变亮、B灯变亮、C灯变暗 C . A灯变亮、B灯变暗、C灯变暗 D . A灯变亮、B灯变暗、C灯变亮

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．待测的干电池（电动势约为1.5V，内电阻小于1.0Ω）

B．电流表A₁（量程0﹣3mA，内阻R_g1=10Ω）

C．电流表A₂（量程0﹣0.6A，内阻R_g2=0.1Ω）

D．滑动变阻器R₁（0﹣20Ω，10A）

E．滑动变阻器R₂（0﹣200Ω，1A）

F．定值电阻R₀（990Ω）

G．开关和导线若干

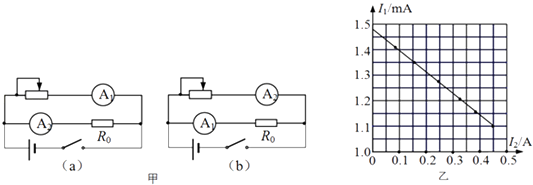

（1）某同学设计了如图甲所示的（a）、（b）两个实验电路，其中合理的是图；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选（填写器材名称前的字母序号），这是因为若选另一个变阻器，
（2）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的I₁﹣I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数），为了简化计算，该同学认为I₁远远小于I₂ ，则由图线可得电动势E=V，内阻r=Ω．（结果保留2位有效数字）

如图所示的电路中，电源的电动势为6V，定值电阻为5Ω，电流表和电压表均是理想电表．开关S闭合后，电压表的示数为5V，则电流表的示数为A，电源内阻为Ω．

用电流表和电压表测一节干电池的电动势E和内电阻r，待测干电池的电动势约1.5V、内电阻不大于1.0Ω，要求干电池放电电流不得超过0.6A，可供选择的器材除电键、导线外，还有：

A．电压表（量程0〜3V，内电阻约3kΩ）

B．电压表（量程0〜15V，内电阻约15kΩ）

C．电流表（量程0〜0.6A，内电阻约0.1kΩ）

D．电流表（量程0〜3A，内电阻约0.02kΩ）

E．滑动变阻器（最大电阻50Ω，额定电流1.5A）

F．滑动变阻器（最大电阻200Ω，额定电流1.5A）

（1）实验中电压表应选用、滑动变阻器应选。（填序号）
（2）下列是三个同学分别在实验中记录的电流表测量值：
甲同学：0.02A、0.06A、0.08A、0.15A、0.20A

乙同学：0.10A、0.20A、0.30A、0.40A、0.50A

丙同学：0.10A、0.40A、0.50A、0.80A、1.00A

其中同学在控制实验条件、适当选取实验数据方面做得最好。
（3）根据测得的数据作出如图所示的图线，则待测干电池的电动势E=V．内电阻r=Ω．

在测电池的电动势和内阻的实验中，测量对象为一节新的干电池．

（1）用图（a）所示电路测量时，在较大范围内调节滑动变阻器，发现电压表读数变化不明显，原因是：．
（2）为了提高实验精度，采用图乙所示电路，提供的器材：
量程3V的电压表V，量程0.6A的电流表A（具有一定内阻），

定值电阻R₀（阻值未知，约几欧姆），滑动变阻：R₁（0～10Ω）

滑动变阻器R₂（0～200Ω），单刀单掷开关S₁、单刀双掷开关S，导线若干

①电路中，加接电阻凰有两方面的作用，一是方便实验操作和数据测量，二是

②为方便实验调节且能较准确地进行测量，滑动变阻器应选用（填R₁或R₂）．

③开始实验之前，S₁、S₂都处于断开状态．现在开始实验：

A．闭合S₁ ， S₂打向1，测得电压表的读数U₀ ，电流表的读数为I₀ ，则U₀/I₀=．（电流表内阻用R_A表示）

B．闭合S₁ ， S₂打向2，改变滑动变阻器的阻值，当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂ ．则新电池电动势的表达式为E=，内阻的表达式r=．

某同学在测定一未知电源的电动势和内电阻实验中，

（1）他先用多用电表的直流电压挡粗测未知电源的电动势，下列操作正确的是_________；

A . 断开电路，两表笔并联在未知电源两端 B . 两表笔串联在电路中，然后闭合电路开关 C . 表笔并联在未知电源两端，然后闭合电路开关
（2）按正确的操作，并使挡位开关指示如图甲，电表表盘指针如图乙所示。则正确读数是V；
（3）该同学利用实验室提供的其他器材进行实验，以精确测定未知电源的电动势和内电阻，并已经完成部分导线的连接，如图丙。请你在实物接线图中完成余下导线的连接，要求变阻器的滑动触头滑至最右端时，其使用电阻值最大。
（4）下表为某同学用上述方法测量该电池的电动势和内电阻时的数据，分析可以发现电压表测得的数据，将影响实验图像的准确性，其原因是。

I/A

0.12

0.20

0.31

0.41

0.50

U/V

1.97

1.95

1.92

1.90

1.88

如图所示， $\text{[math]}$ 为电源，其内阻为 $\text{[math]}$ ， $\text{[math]}$ 为小灯泡（其灯丝电阻可视为不变）， $\text{[math]}$ 、 $\text{[math]}$ 为定值电阻， $\text{[math]}$ ， $\text{[math]}$ 为光敏电阻，其阻值随光照强度的增加而减小，闭合开关 $\text{[math]}$ 后，若照射 $\text{[math]}$ 的光照强度减弱，则（）

图片_x0020_1032835583

A . $\text{[math]}$ 两端的电压变大 B . 通过 $\text{[math]}$ 的电流变大 C . 电源的输出功率变大 D . 小灯泡消耗的功率变大

一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，则下列说法中正确的是( )

A . 电饭煲的电阻为44Ω，洗衣机电动机线圈的电阻为440Ω B . 电饭煲消耗的电功率为1100 W，洗衣机电动机消耗的电功率为110W C . 1 min内电饭煲消耗的电能为6.6×10⁴ J，洗衣机电动机消耗的电能为6.6×10³ J D . 电饭煲发热功率是洗衣机电动机发热功率的10倍

如图所示，理想变压器原线圈接有正弦式交流电，R为滑动变阻器，C为平行板电容器，A为交流电流表．下列措施能使A示数增大的是( )

A . 仅减小交流电的频率 B . 仅将滑片P向上移动 C . 仅减小C两板间距离 D . 仅增大原线圈的匝数

测一节干电池的电动势E和内阻r。小刘同学设计了如图甲的电路，R为阻值是R₀的定值电阻，移动滑动变阻器滑片位置，读出电压表V₁和V₂的多组数据U₁与U₂ ，如图乙所示，描绘U₁—U₂图像。

（1）图像的斜率为k，与纵坐标的截距为-b，则电源的电动势E＝，内阻r＝（用字母k，R₀ ， b表示）。

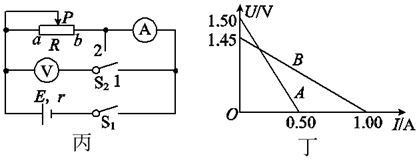

（2）为精确测量，小张同学改进方案，设计了如图丙所示的实验电路。按丙图连接好实验电路，闭合开关前，将滑动变阻器的滑片P调到a端．

a.闭合开关S₁ ，将S₂接位置1，改变滑片P的位置，记录多组电压表、电流表示数．

b.将开关S₂接位置2，改变滑片P的位置，记录多组电压表、电流表示数．

c.建立UI坐标系，在同一坐标系中分别描点作出S₂接位置1、2时的图像，如图丁所示．

①S₂接1时的UI图线是图丁中的(选填“A”或“B”)线．

②每次测量操作都正确，读数都准确．由于S₂接位置1，电压表有分流作用，S₂接位置2，电流表有分压作用，分别测得的电动势和内阻与真实值不相等．则由图丁中的A和B图线，可得电动势和内阻的真实值E＝V，r＝Ω （结果保留三位有效数字）

如图所示的电路中，P为滑动变阻器的滑片．保持理想变压器的输入电压 $\text{[math]}$ 不变，闭合电建S，下列说法正确的是（）

图片_x0020_1055479694

A . P向下滑动时，灯L变亮 B . P向下滑动时，变压器的输出电压不变 C . P向上滑动时，变压器的输入电流减小 D . P向上滑动时，变压器的输出功率变大

一个闭合电路，当路端电压为 $\text{[math]}$ 时，通过电源的电流为 $\text{[math]}$ ；当路端电压为 $\text{[math]}$ 时，通过电源的电流为 $\text{[math]}$ ，求电源的电动势E和内电阻r（请在下面方框中画出电路原理图）

某同学设计了如图甲所示的电路，其中定值电阻 $\text{[math]}$ 的阻值为30Ω，R为电阻箱，通过这一电路测量电源的电动势和内阻，实验步骤为：保持开关 $\text{[math]}$ 、 $\text{[math]}$ 闭合，多次调节电阻箱R的阻值，得到多组R和I值，作出如图乙所示的 $\text{[math]}$ 的图像，得到图像的斜率为k，纵轴截距为b。已知 $\text{[math]}$ 的阻值约为50Ω，还有下列器材供选用：

图片_x0020_100020

A．电流表（量程0~0.6A，内阻未知）

B．电流表（量程0~300mA，内阻未知）

C．电流表（量程0~15mA，内阻为 $\text{[math]}$ ）

D．电阻箱（最大电阻99.99Ω）

E.电阻箱（最大电阻999.9Ω）

F.电源（电动势约为3V，内阻未知）

G.单刀单挪开关2个

H.导线若干

（1）为使测量有尽可能高的精度且便于调节，电流表应选用，电阻箱应选用。（选填相应器材前字母）
（2）电源电动势 $\text{[math]}$ ，电源内阻 $\text{[math]}$ 。（用题目所给表示大小的字母符号表示）
（3）测量电阻 $\text{[math]}$ 的阻值的步骤为：闭合 $\text{[math]}$ ，断开 $\text{[math]}$ ，调节电阻箱，使电流表指针有较大的偏转，记下其示数I和电阻箱的阻值 $\text{[math]}$ ；然后闭合开关 $\text{[math]}$ 、 $\text{[math]}$ ，再次调节电阻箱，使电流表示数仍为I，记下电阻箱的阻值 $\text{[math]}$ 。则待测电阻 $\text{[math]}$ （用 $\text{[math]}$ 、 $\text{[math]}$ 表示）。

在“测量电源的电动势和内阻”实验中，

（1）甲同学将一电压表与干电池两极直接相连，此时电压表的示数为U。该干电池的电动势的真实值用 E表示，若忽略偶然误差，则UE（选填“>”“＜”或“=”）
（2）乙同学利用电流表和电压表测定一节干电池的电动势和内阻，实验电路图如图所示。他根据记录的数据作出的U─I图像如图所示。

①通过图像可求出电池的电动势E=V，内阻r=Ω。

②若忽略偶然误差，利用该电路测得的电动势和真实值相比选填“偏小”“偏大”或“相等”）。
（3）丙同学利用如图所示的电路测量电源的电动势。其中E_x为待测电源，E₀为电动势已知的标准电源，内阻不计。R₀为保护电阻，R₁为滑动变阻器总电阻。移动滑动触头C，使电流计G的示数为0时，测得A、C间的电阻为R_AC ，则待测电源的电动势E_x=。

在“测定电池组的电动势和内阻”的实验中，某同学通过实验得到如图所示的路端电压与干路电流的 $\text{[math]}$ 图象。则该电池组的电动势为V，内阻为 $\text{[math]}$ 。

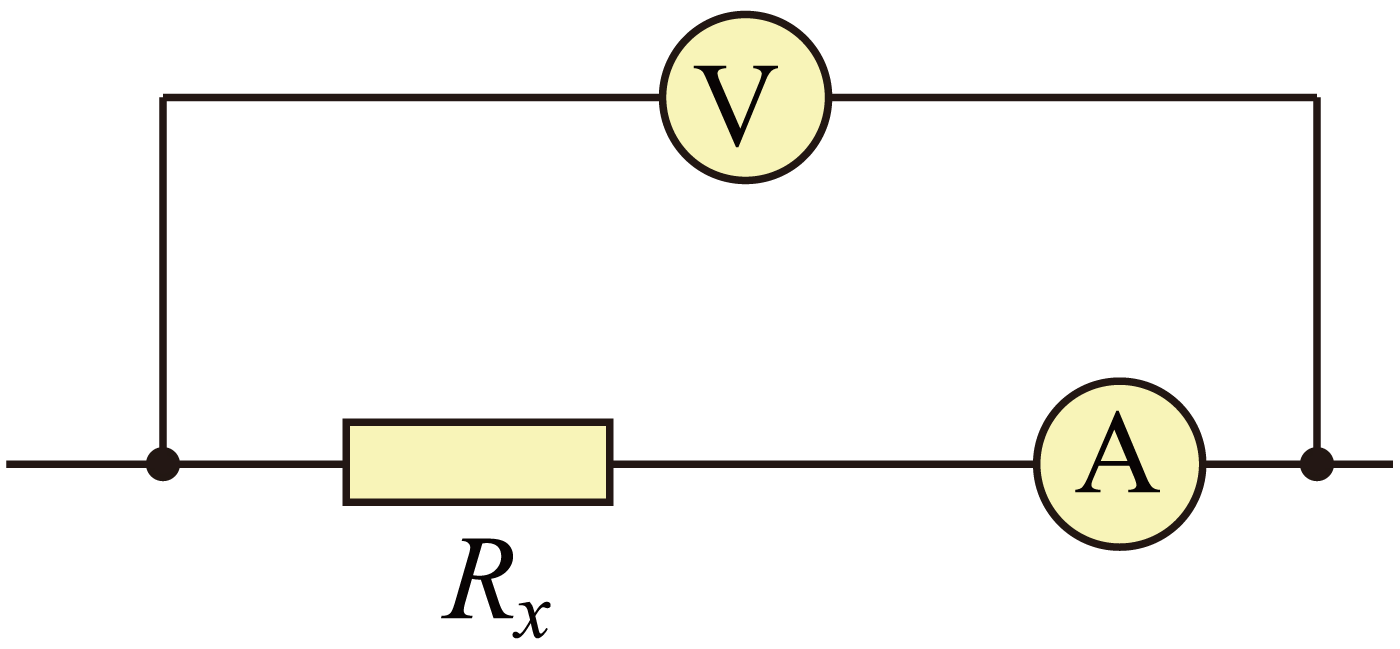

图为某同学用电流表和电压表测量电阻的部分实验电路图。在某次测量中，电压表的示数为14.0V，电流表的示数为0.20A，根据测量数据，可计算出电阻R_x=Ω。若仅考虑电流表内阻的影响，实验中电压表的测量值（选填“大于”或“小于”）电阻R_x两端的电压。

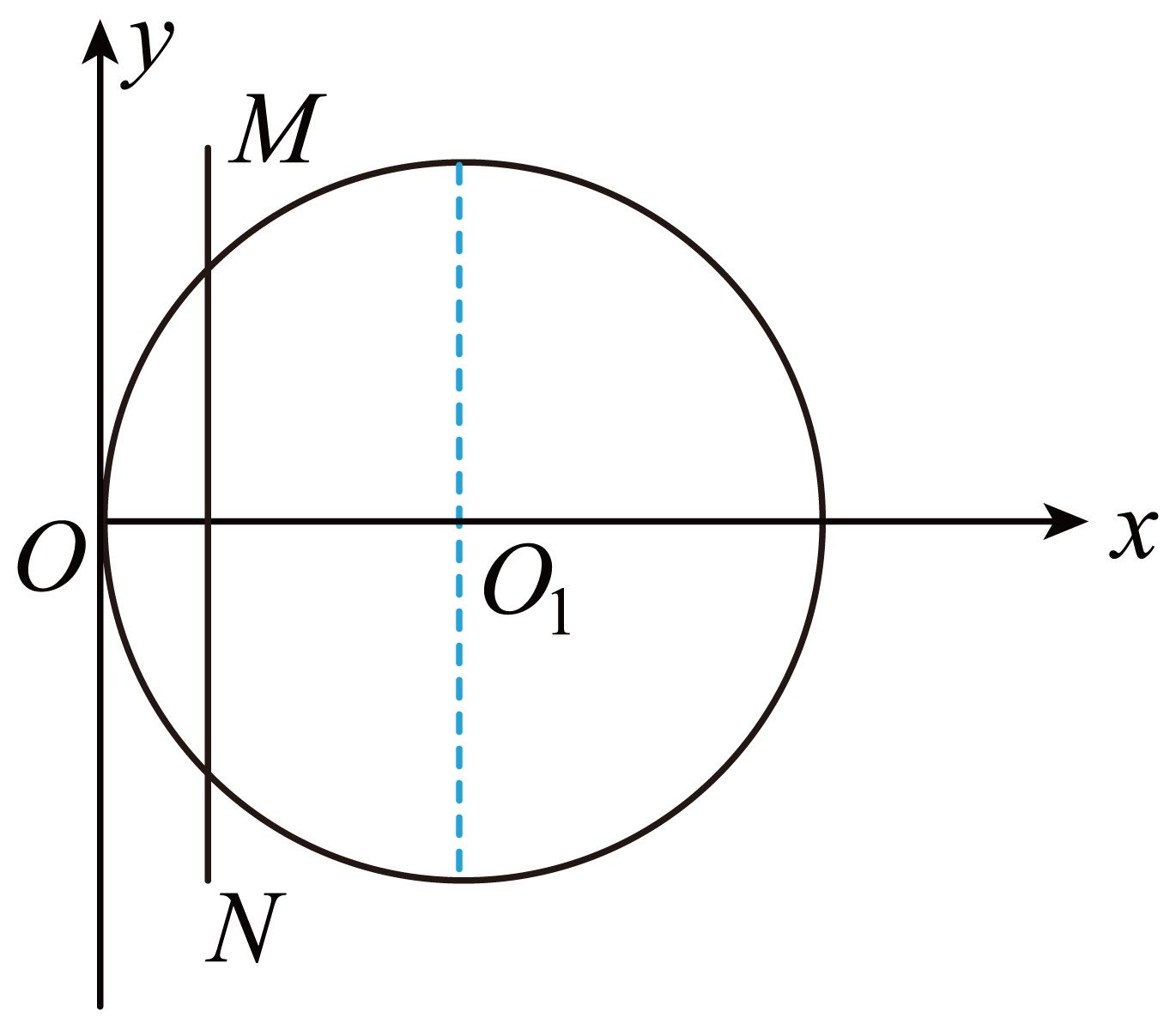

如图所示，在xOy平面内固定一圆形金属线框，圆心为O₁ ，半径为R，与y轴相切于原点O。空间存在方向垂直于xOy平面向里、磁感应强度大小为B的匀强磁场。一长度为2R的均匀导体棒MN，以速率v₀由O点开始沿x轴正方向在金属线框上匀速滑过。运动过程中导体棒MN始终与y轴平行，并且中点始终在x轴上，与金属框接触良好。已知导体棒单位长度的电阻为r，金属框电阻可忽略。求：

（1）导体棒MN运动到O₁位置时，通过MN的电流大小和方向；
（2）导体棒MN运动位移为x（0≤x≤2R）时，导体棒所受安培力的大小。

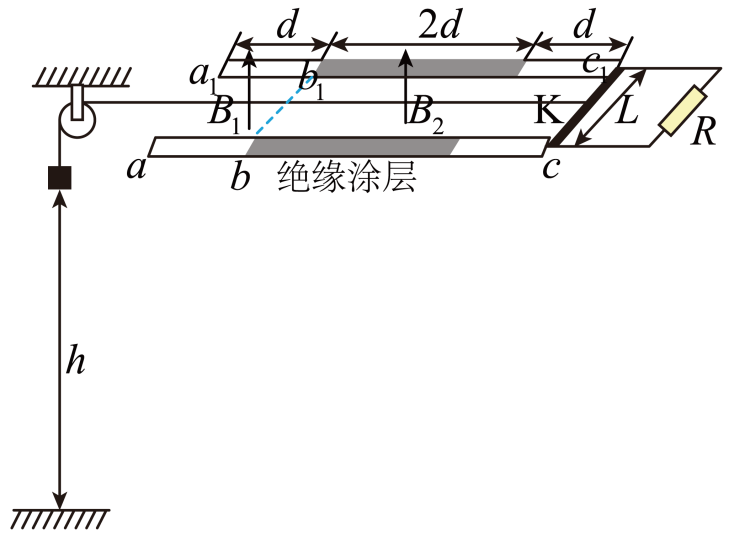

如图所示，间距为L，长为4d平行金属导轨abc和a₁b₁c₁固定在水平面上，在导轨的中部刷有一段长为2d的薄绝缘涂层。一导体杆K垂直导轨放置在导轨的 $\text{[math]}$ 处，K杆两端与导轨始终有良好接触且仅与薄绝缘涂层有摩擦，K杆的质量为2m，电阻大小为R。一轻绳一端连接一质量为m的物块，另一端通过滑轮水平连接在K杆的中点，物块距地面高度h=3d，施加外力使K杆静止。整个装置处在垂直于导轨平面向上的匀强磁场中，bb₁左侧区域磁感应强度大小为B₁（大小未知），bb₁右侧区域磁感应强度大小B₂=B。撤去外力，物块带动K杆运动，且在K杆滑上薄绝缘涂层之前两者已经做匀速运动，一直匀速滑到bb₁处，最后恰好停在aa₁处。接在两导轨间的电阻为R，不计导轨电阻和滑轮摩擦，绳不可伸长，物块落地即静止，重力加速度为g。求：

（1） K杆匀速运动时的速度v的大小；
（2） K杆从 $\text{[math]}$ 处运动到bb₁处的过程中，通过电阻R的电荷量q；
（3）磁感应强度B₁的大小；
（4）整个过程中电阻R上产生的焦耳热Q。

某同学要准确测量手机中常用锂电池的电动势 $\text{[math]}$ （约为3.8V）和内阻 $\text{[math]}$ （约为9Ω），实验器材如下：

A．电压表 $\text{[math]}$ （量程3V，内阻约为3kΩ）

B．电压表 $\text{[math]}$ （量程1.5V，内阻约为3kΩ）

C．定值电阻 $\text{[math]}$ ，阻值为5Ω

D．滑动变阻器 $\text{[math]}$ ，最大阻值10Ω

E. 导线和开关

（1）该同学利用上述器材设计的实验电路如图甲所示，请在图甲中把电压表的代号 $\text{[math]}$ 、 $\text{[math]}$ 填在相应的○中。
（2）实验中移动滑动变阻器触头，读出电压表 $\text{[math]}$ 和 $\text{[math]}$ 的多组数据 $\text{[math]}$ 、 $\text{[math]}$ 并进行数据处理，描绘出 $\text{[math]}$ 图像如图乙所示，则电源的电动势 $\text{[math]}$ V，内阻 $\text{[math]}$ Ω。且内阻r的测量值（填“大于”“小于”或“等于”）真实值。

I/A	0.12	0.20	0.31	0.41	0.50
U/V	1.97	1.95	1.92	1.90	1.88
