7 闭合电路欧姆定律 知识点题库

在图示的电路中,闭合开关后,当滑动变阻器的滑动触头P从最上端逐渐滑向最下端的过程中,电压表V的读数变化量为△U,电流表A2的读数变化量为△I2(电表均视为理想电表).则(   )

A . 电压表V的读数先变小后变大 B . 电流表A1的读数先变大后变小 C . 电流表A2的读数变大 D . △U与△I2的比值为定值
在研究微型电动机的性能时,应用如图所示的实验电路.当调节滑动变阻器R使电动机停止转动时,电流表和电压表的示数分别为0.5A和2.0V.重新调节R使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0A和24.0V.则这台电动机正常运转时输出功率为(   )

A . 32 W B . 44 W C . 47 W D . 48 W
小明同学在测定电源电动势E及内阻r(E约为4.5V,r约为1.5Ω)实验中, 实验室中的器材有:量程为的理想电压表3V,量程为0.6A的电流表A(具有一定内阻),固定电阻R0 , 滑动变阻器R1(最大阻值为20Ω),开关K,导线若干。
  1. (1) 固定电阻R0应选用_____(填“A”或“B”)
    A . 阻值9Ω,额定电流3.6A B . 阻值1Ω,额定电流1.5A
  2. (2) 在答题卡中的虚线框内画出实验电路原理图.(图中各元件需用题目中给出的符号或字母标出)
  3. (3) 下图为某次测量中的电压表示数为:V。
  4. (4) 实验中,当电流表读数为I1时,电压表读数为U1;当电流表读数为I2时,电压表读数为U2。则可求出E=, r=。(用I1、I2 U1、U2 及R0表示)

如图所示为某家庭使用的智能电饭锅的铭牌。假定该家庭用此电饭锅每天煮饭两次,每次在额定功率下工作30分钟,电价 元。则该电饭锅

A . 工作时的额定电流为 B . 保温时的电流为 C . 每次煮饭需消耗电能 D . 一年因煮饭而产生的电费约为177元
在如图所示的电路中,电源的负极接地,其电动势为E、内电阻为r,R1、R2为定值电阻,R3为滑动变阻器,C为电容器,图中电流表和电压表均为理想电表.在滑动变阻器滑动头P自a端向b端滑动的过程中,下列说法中正确的是(   )

A . 电压表示数变大 B . 电流表示数变小 C . 电容器C所带电荷量增多 D . a点的电势降低
在如图所示的电路中,A、B为相同的两个灯泡,当变阻器的滑动头向C端滑动时(   )

图片_x0020_100006

A . A灯变亮 B . A灯变暗 C . B灯变亮 D . B灯变暗
如图所示,直线A为电源的 图线,直线B为电阻R的 图线;用该电源和电阻组成的闭合电路,电源输出功率和电路的总功率分别是(   )

图片_x0020_100004

A . 4W,8W B . 2W,4W C . 4W,6W D . 2W,3W
如图所示,两平行金属板间带电质点P处于静止状态,不考虑电流表和电压表对电路的影响,当滑动变阻器R4的滑片向b端移动时,则(   )

A . 电压表读数减小 B . 电流表读数减小 C . 质点P将向上运动 D . R3上消耗的功率逐渐增大
要測量一个电源的电动势和内电阻,给定下列实验器材:

A.待测电源 (电动势约8V,内阻约2Ω)

B.电流表A(量程0.6A,内阻约1Ω)

C.电压表V(量程3V,内阻为2kΩ)

D.滑动变阻器R(阻值范围0-20Ω)

E.定值电阻R1=4kΩ

F.定值电阻R2=20Ω

开关及导线

实验要求电流表和电压表的最大读数都要超过量程的一半.

①若定值电阻选R1 , 画出其实验电路

②若定值电阻选R2 , 画出实验电路

③若选电阻R2设计电路,调节滑动变阻器R,分别得到两组电压,电流对应值U1、I1和U2、I2 , 则待测电源的电动势E=;内阻r=,由此计算出的电源内阻相对真实值(“偏大”、“偏小”、“不变”)

在实验室测量两个直流电源的电动势和内阻。电源甲的电动势大约为4.5V,内阻大约为1.5Ω;电源乙的电动势大约为1.5V,内阻大约为1Ω.由于实验室条件有限,除了导线、开关外,实验室还能提供如下器材:

A.量程为0~3V的电压表V

B.量程为0~0.6A的电流表A1

C.量程为0~3A的电流表A2

D.阻值为4.0Ω的定值电阻R1

E.阻值为100Ω的定值电阻R2

F.最大阻值为10Ω的滑动变阻器R3

G.最大阻值为100Ω的滑动变阻器R4

  1. (1) 选择电压表、电流表、定值电阻、滑动变阻器等器材,采用图甲所示电路测量电源甲的电动势和内阻。

    ①定值电阻应该选择(填“D”或“E”);电流表应该选择(填“B”或“C”);滑动变阻器应该选择(填“F”或“G”)。

    ②分别以电流表的示数I和电压表的示数U为横坐标和纵坐标,计算机拟合得到如图乙所示U﹣I图象,U和I的单位分别为V和A,拟合公式为U=﹣5.8I+4.6.则电源甲的电动势E=V,内阻r=Ω.(保留两位有效数字)

    ③在测量电源甲的电动势和内阻的实验中,产生系统误差的主要原因是

    A.电压表的分流作用        B.电压表的分压作用

    C.电流表的分压作用        D.电流表的分流作用

    E.定值电阻的分压作用

  2. (2) 为了简便快捷地测量电源乙的电动势和内阻,选择电压表、定值电阻等器材,采用图丙所示电路。

    ①定值电阻应该选择(填“D”或“E”)。

    ②实验中,首先将K1断开,K2闭合,电压表示数为1.49V.然后将K1、K2均闭合,电压表示数为1.18V,则电源乙电动势E=V,内阻r=Ω.(小数点后保留两位小数)


  1. (1) 同学们通过查阅资料知道,将锌、铜两电极插入水果中,电动势大约会有1V多一点。小明同学找来了一个土豆做实验,如图所示,当用量程为0-3V、内阻约50kΩ的伏特表测其两极电压时读数为0.96V,用欧姆表直接测“土豆电池”的两极,测得内阻r的读数为30Ω。小丽同学用灵敏电流表直接接”土豆电池”的两极,测得电流为0.32mA。粮据前面小明用伏特表测得的0.96V电压,由全电路欧姆定律得内阻为3kΩ。小明认为上豆的内阻为30Ω,小丽则认为其内阻为3kΩ。以下关于两位同学实验过程的分析,正确的是_________

    A . 小明的方法不正确,因水果电池本身有电动势,故不能用欧姆表直接测其内阻 B . 小明的方法正确。因水果电池本身也是一个导体,可以用欧姆表直接测其电阻 C . 小丽的测量结果十分准确,除了读数方面的偶然误差外,系统误差很小 D . 小丽的测量结果不准确,因为水果电池内阻很大,用伏特表测得的电动势误差很大,因此计算出的内限误差也很大
  2. (2) 为尽可能准确地测定一个电动势和内阻未知的电源,实验室除了导线和开关外,还有以下一此器材可供选择:

    A.电流表A1(量程为0-0.6A,内阻约为1Ω)

    B.灵敏电流表A2(量程为0-0.6mA,内阻约为800Ω)

    C.灵敏电流表A3(量程为0-30μA,内阻未知)

    D.滑动变阻器R1 , (最大阻值约100)

    E.滑动变阻器R2 , (最大阻值约2kΩ)

    F.定值电阻(阻值为2kΩ)

    G.电阻箱R(0-9999)

    ①实验中应选择的器材是(填器材前的字母代号)。

    ②在方框中画出应采用的电路图

    ③实验时,改交电阻箱R的阻值,记录下电流表的示数I得到若干组R、I的数据,根据实验数据绘出如图所示的 图线,由此得出其电源的电动势为V(保留两位有效数)。按照此实验方法请分析内电限的测量值与真实值大小关系,并给由必要的说明:

在做测量干电池的电动势和内阻实验中:
  1. (1) 除待测电池、开关、若干导线外,选用下列哪组仪器,也可以完成实验目的(______)
    A . 一直流电流表,一电阻箱 B . 一直流电压表,一电阻箱 C . 一直流电流表,一滑动变阻器 D . 一直流电流表,一直流电压表,一滑动变阻器
  2. (2) 按图示电路进行实验,分别读出电压表和电流表的示数,并画出的U—I图象,如图所示。则待测电池的电动势为V,内阻r为 。(结果保留两位有效数字)


  1. (1) 常用的电压表和电流表都是由小量程的表头G改装而成的,那么,电流表是由表头G和电阻经过(填串联或者并联)改装而成的;
  2. (2) 依据欧姆定律用电压表(内阻RV约为3kΩ)和电流表(内阻RA约为0.2Ω)测未知电阻Rx(约为60Ω)(俗称伏安法),常采用(填电流表内接法或外接法);
  3. (3) 高中物理学中有多种方法测定电池的电动势和内阻,给定的仪器不同设计的电路就不同,就下列两种情况在后面甲、乙图中画出其测量电路原理图

    A.待测电源(电动势E,内阻为r),电压表,电阻箱,开关,导线若干,请你设计出测定E、r的电路原理图(在下面的甲图中画出)

    B.待测电源(电动势为E,内阻为r),电流表,电阻箱,开关,导线若干,请你设计出测定E、r的电路原理图(在下面的乙图中画出)

    图片_x0020_100013

  4. (4) 如图所示为一简单欧姆表原理示意图,其中电流表的满偏电流 ,电池的电动势 ,图中与接线柱A相连的表笔颜色应是红色。按正确使用方法测量电阻Rx的阻值时,若指针指在刻度盘的正中央,则待测电阻Rx=kΩ。

    图片_x0020_100014

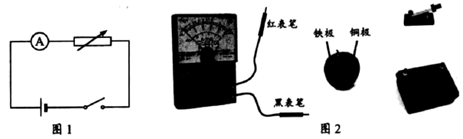

小明自己动手制作了一个水果电池,想测出它的电动势和内阻。他依据教材上如图1所示的电路图,从实验室找来了图2中的器材:一只多用电表(用以测量电流)、一只电阻箱(0~ )、一只开关和若干导线。

图片_x0020_100015

  1. (1) 在仪器连线时,水果电池的铜极应与多用电表的(填“红”或“黑”)表笔相连。

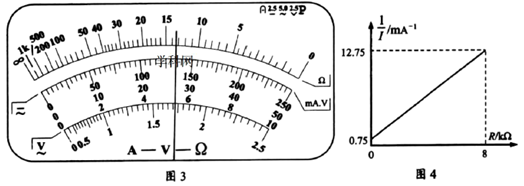

  2. (2) 小明正确连接导线,将多用电表的选择开关打到1mA挡,经正确操作后得到了多组电阻箱示数R和多用电表示数I,其中某次测量时多用电表的指针位置如图3所示,其示数为mA。最后小明利用所测数据作出如图4所示的图线,由图线可以求得该水果电池的电动势为V,内阻为 。(计算结果保留三位有效数字)

    图片_x0020_100016

  3. (3) 由于多用电表本身的内阻使测量存在一定的误差,则在上述(2)问中水果电池内阻的测量值(填“等于”、“大于”或“小于”)真实值。
在如图所示的电路中,电源内阻和定值电阻的阻值均为2Ω,滑动变阻器的最大阻值为10Ω,闭合开关,将滑动变阻器的滑片P由a端向b端滑动的过程中,下列选项正确的是(   )

A . 电压表的示数变大 B . 电流表的示数变小 C . 定值电阻的功率变小 D . 电源输出功率一直变大
合理利用自然界中的能源是一个重要的课题。在我国某海域,人们设计了一个浮桶式波浪发电灯塔。如图甲所示,该浮桶由内、外两密封圆筒构成,浮桶内磁体由支柱固定在暗礁上,内置N=100的线圈。线圈与阻值R=14 的灯泡相连,随波浪相对磁体沿竖直方向上下运动且始终处于磁场中;,其运动速度 (m/s)。辐向磁场中线圈所在处的磁感应强度大小B=0.2T。线圈周长L=1.5m,总电阻r=1 ,圆形线所在处截面如图乙所示。下列说法正确的是(   )

A . 线圈中感应电动势为 B . 灯泡中流过电流的最大值为4A C . 灯泡的电功率为240W D . 1分钟内小灯泡消耗的电能为13440J
如图所示,理想变压器原、副线圈的匝数比n1:n2=1∶2,定值电阻R1=R2=5Ω,滑动变阻器R3的最大阻值为80Ω,电流表、电压表均为理想电表。a、b两端接入电压为u=220sin100πt(V)的交变电流,则滑动变阻器的滑片缓慢地从左端向右端滑动的过程中,下列说法正确的是(   )

A . 通过电流表的电流方向每秒钟改变50次 B . 电流表的示数先减小后增大 C . 电阻R1的功率先增大后减小 D . 理想变压器的最大输入功率为2420W
在测量一节干电池的电动势E和内阻r的实验中:
  1. (1) 实验室有如下器材:

    A.干电池1节

    B.滑动变阻器(0~10Ω)

    C.滑动变阻器(0~200Ω)

    D.电压表(0~3V~15V)

    E.电流表(0~0.6A~3A)

    F.开关、导线若干

    其中滑动变阻器应选

  2. (2) 为了减小实验误差,请在虚线框内画出该实验合理的电路图。图乙电路中部分导线已连接,请用笔画线代替导线将电路补充完整。要求变阻器的滑片滑至最右端时,其使用电阻值最大

  3. (3) 闭合开关后,发现电压表指针有偏转,而电流表指针不偏转,在不断开电路的情况下,应选择多用电表的____检查电路故障;
    A . 电阻“×1”挡 B . 电流电流250mA挡 C . 直流电压2.5V挡 D . 直流电压10V挡
  4. (4) 某同学记录的实验数据如下表,试根据这些数据在图中画出U-I图象,根据图象得到被测电池的电动势E=V,内电阻r=Ω(保留三位有效数字)。


    1

    2

    3

    4

    5

    6

    电流I/A

    0.10

    0.19

    0.25

    0.31

    0.41

    0.49

    电压U/V

    1.42

    1.40

    1.35

    1.32

    1.26

    1.24

  5. (5) 造成本实验系统误差的主要原因是
一个圆形线圈的匝数n=1000,线圈面积S=200cm2 , 线圈的电阻r=1Ω,线圈外接一个阻值R=4Ω的电阻,把线圈放入一方向垂直线圈平面向里的匀强磁场中,磁感应强度随时间变化规律如图所示,则:( )

A . 前4s内的感应电动势为2v B . 在开始的2 s内穿过线圈的磁通量的变化量等于零 C . 前4s内通过电阻R的电流由下至上 D . 后4s内电路中的感应电流大小为0.4A
某实验小组测量电源的电动势和内阻以及定值电阻阻值的实验电路如图甲所示,其中的电压表可视为理想电压表。他们的实验操作步骤为:

①先断开开关、闭合开关 , 调节电阻箱的阻值,记下多组电压表的示数U和对应电阻箱的示数R;

②再闭合 , 多次调节电阻箱的阻值,记下多组U和R;

根据实验测得的数据,他们作出的图像如图乙所示,其中a、b、c和nc均为已知量。

  1. (1) 都闭合时的图线是(填“Ⅰ”或“Ⅱ”);
  2. (2) 根据图像可得,电源的电动势、内阻;定值电阻的阻值
