三、交变电流 知识点题库

如图所示，矩形线圈abcd ， 已知ab为L₁ ， ad为L₂ ， 在磁感强度为B的匀强磁场中绕OO′轴以角速度ω(从图中位置开始)匀速转动，则线圈中感应电动势的大小为(  )

我国交流电的频率为 Hz，那么1min内电流的方向改变次．

如图甲为风力发电的简易模型，在风力的作用下，风叶带动与其固定在一起的永磁铁转动，转速与风速成正比．某一风速时，线圈中产生的正弦式电流如图乙所示，则（   ）

如图所示，理想变压器原、副线圈的匝数比为2：1，电阻R=55.0Ω，原线圈两端接一正弦式交变电流，电压u随时间t变化的规律为u=110 sin20πt（V），时间t的单位是s．那么，通过电阻R的电流有效值和频率分别为（   ）

手摇发电机产生的正弦交流电经变压器给灯泡L供电，其电路如图．当线圈以角速度ω匀速转动时，电压表示数为U，灯泡正常发光．已知发电机线圈的电阻为r，灯泡正常发光时的电阻为R，其它电阻可忽略，变压器原线圈与副线圈的匝数比为k，变压器可视为理想变压器．则（   ）

一个小型电热器若接在输出电压为10V的直流电源上，消耗的电功率为P，若把它接在某个正弦交流电源上，其消耗的电功率为 ．如果电热器电阻不变，则此交流电源输出电压的最大值为（   ）

如图所示，理想变压器原线圈输入电压u=U_msinωt，副线圈电路中R₀为定值电阻，R是滑动变阻器． 和  是理想交流电压表，示数分别用U₁和U₂表示； 和  是理想交流电流表，示数分别用I₁和I₂表示．下列说法正确的是（   ）

某学习小组设计了一种发电装置如图甲所示，图乙为其俯视图。将8块外形相同的磁铁交错放置组合成一个高h=0.5m、半径r=0.2m的圆柱体，其可绕固定轴OO'逆时针(俯视)转动，角速度ω=100rad/s。设圆柱外侧附近每个磁场区域的磁感应强度大小均为B=0.2T、方向都垂直于圆柱体侧表面。紧靠圆柱体外侧固定一根与其等高、电阻为R₁=0.5Ω的细金属杆ab，杆与轴OO'平行。图丙中阻值R=1.5Ω的电阻与理想电流表A串联后接在杆a、b两端。下列说法正确的是（   ）

一矩形线圈在匀强磁场中匀速转动时，产生的交变电动势的图像如图所示，则（   ）

如图所示，矩形线圈abcd的匝数为 n＝50匝，线圈ab的边长为L₁＝0.2 m，bc的边长为L₂＝0.25 m，在磁感应强度为B＝0.4 T的匀强磁场中，绕垂直于磁感线且通过线圈中线的OO′轴匀速转动，转动的角速度ω＝ rad/s，试求：

如图所示，匀强磁场 B＝0.05T，矩形线圈的匝数 N＝100，边长 Lab＝0.20m，Lbc＝0.10m， 以 300r/min 的转速匀速转动，线圈总电阻为 2Ω，线圈外接电阻为 8Ω．从通过中性面时开始计时，

如图所示，边长为L的正方形单匝线圈abcd，ab中点和cd中点的连线OO′恰好位于匀强磁场的边界线上，磁场磁感应强度为B。线圈从图示位置开始，以角速度 绕OO′轴匀速转动，则（   ）

图甲为小型交流发电机的原理图，发电机的矩形线圈在匀强磁场中绕垂直于磁场方向的轴OO′匀速转动，从t＝0时刻开始，通过矩形线圈的磁通量随时间变化的规律如图乙所示，已知线圈的匝数n＝50，线圈的电阻r＝5 Ω，线圈与外电路连接的定值电阻R＝45 Ω，电压表为理想交流电表.则下列判断正确的是(   )

某交变电压的瞬时电压表达式为 。下列说法正确的是（   ）

如图所示为交流发电机示意图，线圈的 边连在金属滑环K上， 边连在滑环L上，两个电刷E、F分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接。下列说法正确的是（　　）

如图所示，一理想自耦变压器的原线圈与交流发电机的输出端K、L相连，副线圈接有可调电阻R，滑片P与线圈始终接触良好。发电机输出电压的有效值 保持恒定，线圈转动的角速度为 ， 时线圈平面与磁场方向平行，则下列说法正确的是（   ）

如图所示为某一交变电流随时间变化的图像，则该交变电流的有效值为(     )

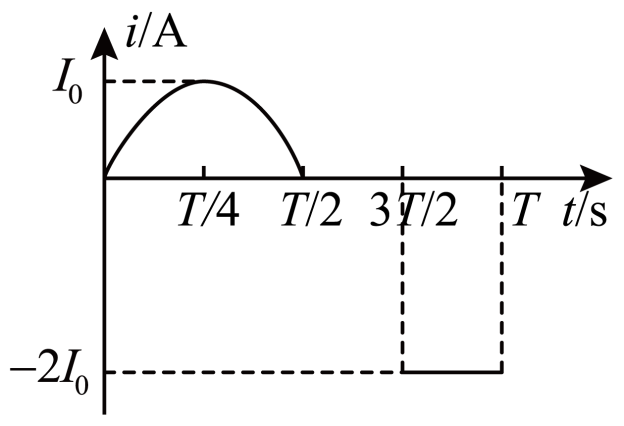

如图所示，为某一交流电的电流-时间图像（前半周期为正弦交流电），则一周期内该电流的有效值为（   ）

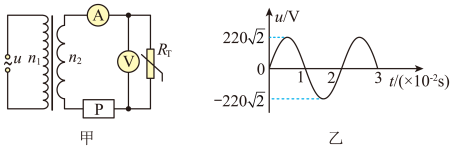

由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。如图甲所示是一火警报警器的电路示意图，理想变压器原线圈接入图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻及报警器（有内阻）组成闭合电路，流过报警器的电流超过时就会发出警报声。则以下判断正确的是（   ）

如图所示，矩形导线框abcd放置在粗糙绝缘的水平面上。固定在水平面上的长直导线平行于ab。导线中通有交变电流i=4sin5πt（A），规定水平向左为电流的正方向，线框始终处于静止状态。下列说法正确的是（   ）
