第2节 串、并联电路电压的规律 知识点题库

图所示的电路，开关S闭合后，两个电压表V₁和V₂的示数分别为6V和4V，由此可知电阻R₁、R₂两端的电压分别是    （）

如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U_甲：U_乙＝1：3；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I_甲：I_乙是：（ ）　

二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）

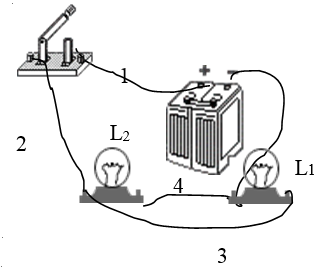

在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是 ．若电源电压为3V，则一只灯泡两端的电压为 V。（改动）

如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断

如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R₂的滑片过程中，A、V示数的变化情况是（  ）

如图所示电路，闭合开关后，两灯均发光，且L₁比L₂亮，则（   ）

在如图所示的电路中，电源电压不变，当S闭合，滑动变阻器的滑片P从左向右移动时，三个电表示数的变化情况是（   ）

已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（   ）

在如图所示的电路中，电源电压为4.5伏，若电路中仅有一处故障，且只发生在电阻R、灯L上 . 电键S闭合前后，电压表指针的位置不变，且灯不亮，请根据相关信息写出电压表的示数及相应的故障 .

如图所示，灯L₁、L₂完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（    ）

在图所示的电路中，电源电压为U保持不变，电阻R₁、R₂阻值均为R₀ ． 闭合电键S，电压表示数无变化。已知电路中只有一处故障，且发生在电阻R₁或R₂上。

①该故障一定不是。

②为进一步确定故障，再将一只完好的电流表正确串联接入电路，闭合电键S，观察现象进行判断。请根据相关信息，写出两电表的示数及相对应的故障。。

按如图连接好电路闭合开关后，发现L₁不亮，L₂能发光，则可能出现的故障是（   ）

如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转，若电路中只有一处故障，则此电路中可能的故障是（   ）

小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，则A、B间（短路/断路），这种故障可能的情况是或灯泡与灯座接触不良。

小群组在做“探究电流跟电压、电阻的关系”实验时，按照如图所示的电路图正确连接电路后，闭合开关发现电流表无示数，电压表指针有明显偏转产生这一故障的原因可能是（   ）

如图是小柯连接的电路，开关闭合后，发现灯L₂比L₁亮，关于该电路分析正确的是（  ）

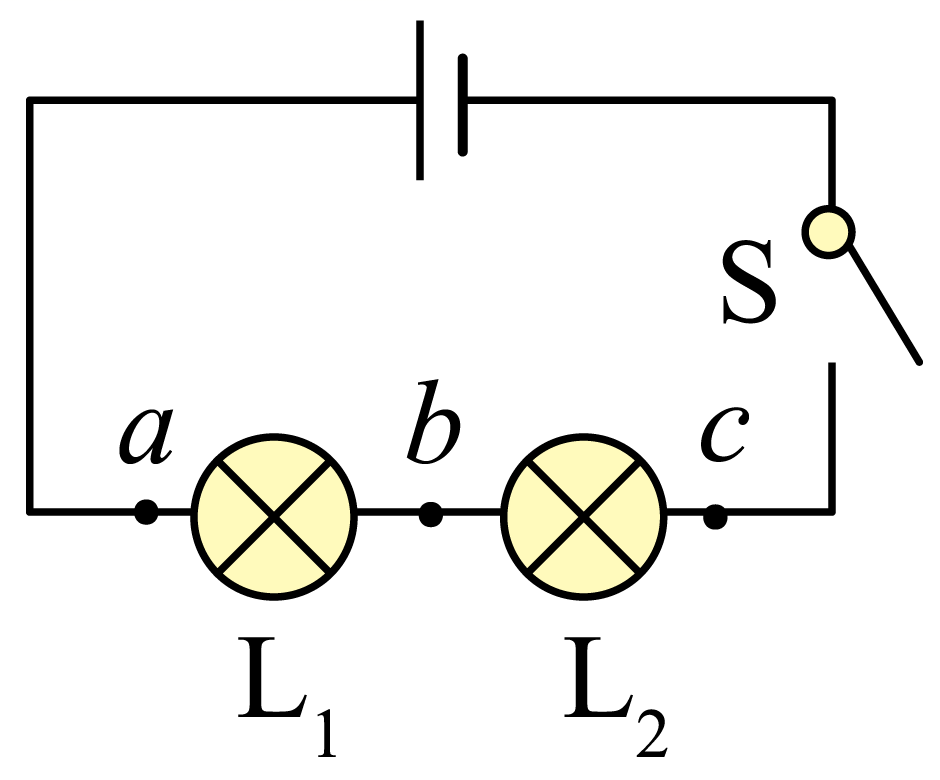

如图所示电路中，闭合电键后，发现灯泡L₁、L₂都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（   ）

测试点	a、c	a、b	b、c
电压表示数	有示数	无示数	有示数

如图所示，为定值电阻，为滑动变阻器，电源电压不变。闭合开关，变阻器的滑片从a端移动到b端，电流表的示数随电压表示数变化关系如图所示。则的阻值为 ， 电源电压为V，变阻器消耗的最大功率是W。

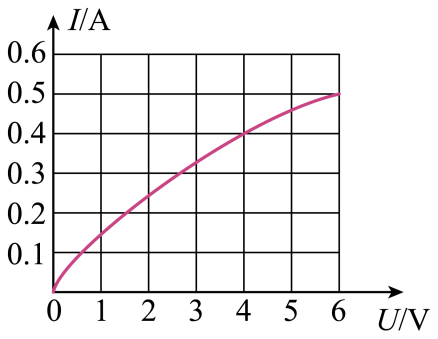

标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（   ）
