第2节 串、并联电路电压的规律 知识点题库

如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5：8，则电阻R₁与R₂的阻值之比是( )

如图所示电路，电阻R₁标有“6Ω lA”，R₂标有“3Ω 1.2A”，电流表A₁、A₂的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R₁、R₂均不损坏，则允许加的电源电压和通过电流表A₁的电流不得超过( )

下图中电源电压保持不变，当S₁ ， S₂都闭合时，电压表示数 为 4.5V；当S₁闭合S₂断开时，电压表示数为3V；那么S₁ ， S₂都断开时，L₁和L₂两端的电压分别为（    ）

如图所示，已知电源是由三节干电池串联组成，如果L₁两端的电压是2V，则电压表V₁的示数约是 V；电压表V₂的示数约是 V；L₂两端的电压约是 V．

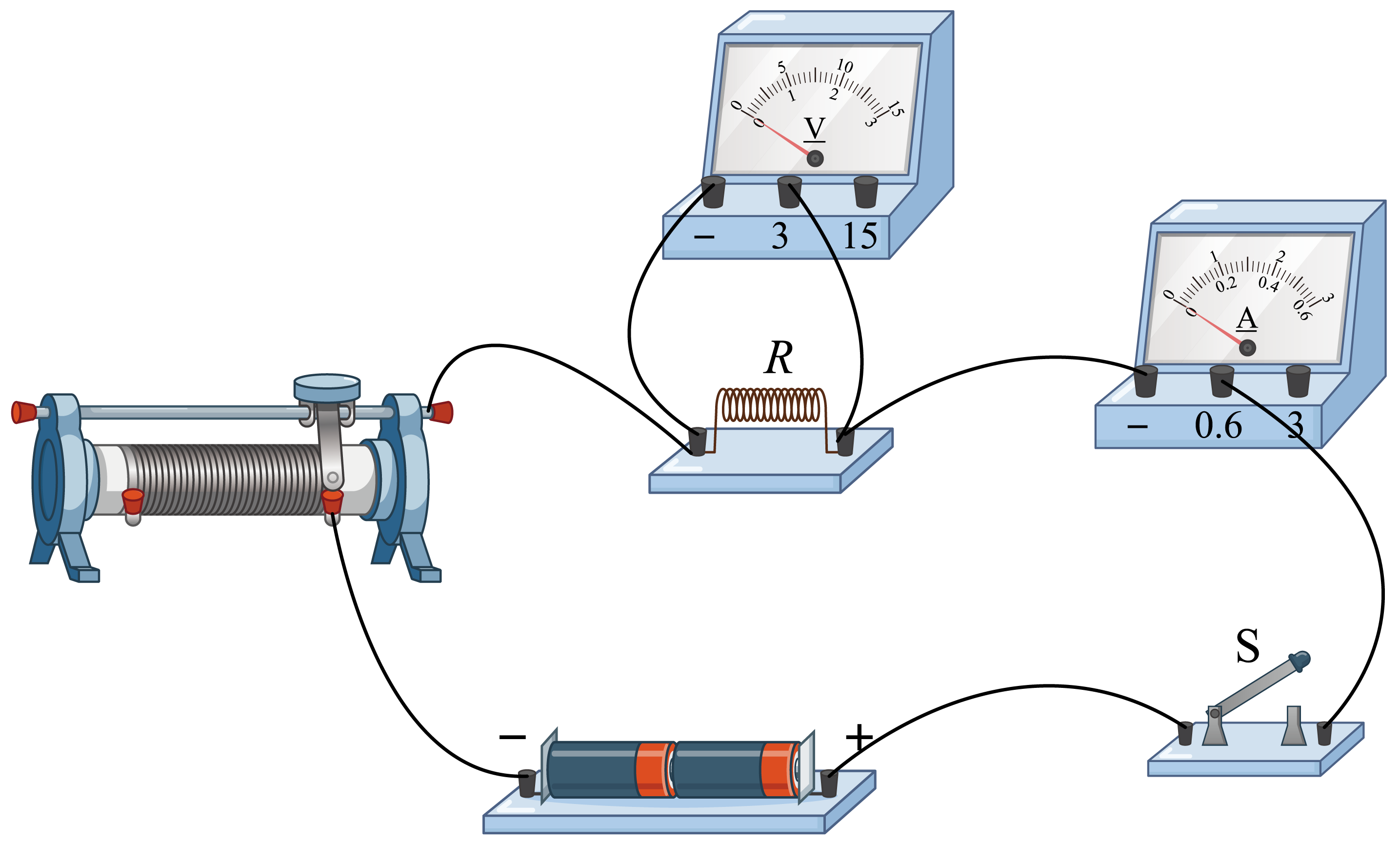

在图电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变小．

小明按如图所示的电路进行实验，当开关闭合后，V₁和V₂的指针位置完全一样，造成这一现象的原因不可能的是（   ）

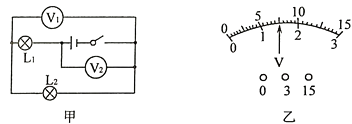

如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则灯 L₁ 和L₂两端的电压分别为（   ）

如图所示电路中，电源电压恒定，定值电阻 的阻值为 ，闭合开关后，将滑动变阻器 的滑片 从某个位置向右滑动一段距离，使变阻器连入电路中的阻值增加了 ，电流表示数减少了 ，则电压表示数的变化是（    ）

下图是晶晶探究串联电路电压关系的电路图，她连接好电路后，S断开时，发现电压表示数为9V，S闭合后，发现电压表示数为3V，对这一电路分析正确的是（   ）

如图所示电路，R₁=R₂ ， 开关闭合时，若两电流表示数相等，则该电路的故障可能是（   ）

如图所示的电路中，电源电压不变，开关S闭合，灯L₁和L₂都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（   ）

如图，电源电压不变，两只电表均完好。开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现短路或断路故障，则可能是（   ）

某同学在用图所示电路测小灯泡电阻的实验中，发现闭合开关以后，灯泡不亮，电流表没有示数，怎么移动滑动变阻器滑片，电压表的示数都不变，且均为电源电压。那么，可能出现的问题是(   )

下列关于并联电路的说法中，正确的是(  )

如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电源电压是V，灯L₁两端的电压为V。

如图所示电路中，闭合开关S，将滑动变阻器的滑片向左调节时，电流表的示数将会（选填“变大”“变小”或“不变”）；工作一段时间后，电流表示数突然为“0”，电压表示数接近电源电压，其原因可能是电阻丝R（选填“断路”或“短路”）。当滑片调到某处时，电流表的示数为0.2A，若通电2min，电阻丝R的阻值为10 ， 则电阻丝R产生的热量为J。

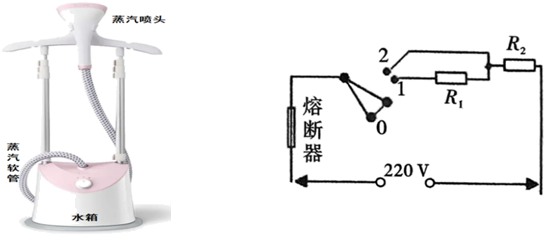

某款家用蒸汽挂烫机（如下图所示）的工作电路原理如下图所示，R₁、R₂均为发热电阻，其中旋转开关可实现低温挡、高温挡的转换，且高温挡时的额定功率为1100W，低温挡时的额定功率为440W，使用时，水箱中部分水通过进水阀门进入电热杯加热至沸腾，产生的水蒸气通过蒸汽软管从蒸汽喷头喷出，从而熨烫衣服。

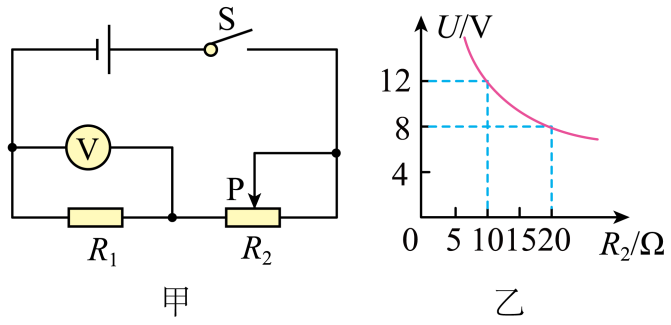

如图甲所示，电源两端电压保持不变，R₁为定值电阻，滑动变阻器R₂的最大阻值为50Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R₂的关系如图乙所示。求：

如图（a）所示电路，电源电压保持不变，R₂＝4Ω，当闭合开关S后，两个电压表指针偏转均如图（b）所示，则电源电压为V，电阻R₁的阻值为Ω。

如图所示，电源电压保持不变，电流表量程为0~0.6A，定值电阻R₁=5Ω，灯泡L标有“4V 0.4A”字样。当开关S₃断开S₁和S₂闭合时，灯泡L恰好正常发光；当开关S₂断开S₁和S₃闭合时，电流表示数为0.3A。不考虑温度对所有仪器电阻的景响。下列说法中正确的是（   ）
