第2节 串、并联电路电压的规律 知识点题库

如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R₂的滑片P向左滑动，下列说法正确的是（）

在图所示的电路中，闭合电键S ， 电路正常工作。一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则         (    )

如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U_ab=2V，U_bc=2V，U_ac=4V，在表格中记录数据后，下一步应该做的是（）

如图所示，若开关S闭合后，灯L₁、L₂均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L₁两端时，两灯均不亮，将导线连接在灯L₂两端时，灯L₁亮而灯L₂不亮.由此可以判断（ ）

在如图电路中，电源电压为6V，R₁=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为 A，电阻R₂的阻值为 Ω

两个定值电阻，R₁标有“8Ω 1A”，R₂标有“20Ω 0.5A”，把它们串联起来使用，两端允许的最大电压是V；把它们并联起来使用，干路中允许通过的最大电流是A。

如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（　　）

如图所示电路中，闭合开关后发现灯L₁、L₂均不发光，电流表无示数．为了找出故障原因，小华用电压表进行检测，发现a、c两点间电压为3V，则电路故障可能是（   ）

小希用如图所示电路来探究串联电路的电压特点．

如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V．

在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V  0.4A”的小灯泡、标有“20Ω 1.5A”的滑动变阻器，导线若干。

（多选）将标有2.5 V 1.25W字样的灯泡和标有20Ω1 A字样的滑动变阻器连接在如图所示的电路中，其中电源电压恒为4.5 V，电流表的量程为0～0.6 A，电压表的量程为0～3 V . 闭合开关，为保证两电表的示数均不超过所选量程，灯泡两端电压不超过额定值(不考虑灯丝电阻随温度的变化)，则在变阻器滑片移动的过程中下列说法正确有(      )

如图甲所示的电路中，当闭合开关S后，两个电压表的指针偏转均如图乙所示，则灯泡L₁和L₂两端的电压分别为V和V.

小芳和小李做“探究串联电路规律”实验，所用实验器材包括电源（6伏）、电键、若干已知阻值的电阻、电压表、电流表和若干导线，他们先按图所示的电路图正确连接电路。通过实验探究得到串联电路电流处处相等。

①为探究串联电路电压规律，小芬打算先将电压表接在AB两端，测电阻R₁两端电压U₁ ， 然后保持电压表B连接点不动，只断开A连接点，并改接到C连接点上，测电阻R₂两端的电压U₂ . 小李觉得这样操作无法测电阻R₂两端电压U₂ . 你认为小李的判断是（选填“正确”或“错误”），理由是

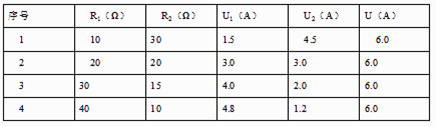

②讨论完毕后，他们按正确的方法实验，用电压表分别测出R₁、R₂两端的电压U₁、U₂  ， 以及R₁、R₂两端总的电压。并多次改变R₁和R₂的阻值，重复上述实验，实验记录如下表所示：

（a）分析比较表中最后三列的数量及相关条件，可得出的初步结论是：

（b）进一步综合分析比较U₁与U₂的比值和R₁与R₂的比值关系，可以得到的结论是：

③为探究串联电路电阻规律，他们先将电流表串联在图所示的电路中，然后用R替换R₁和R₂接入AC之间，当替换前后电流表示数保持相同时，电阻R即是R₁和R₂的总电阻，此过程用的科学方法是。

如表格中电路图所示，闭合开关s后，发现两灯均不亮，其中一个灯损坏，现提供导线、电压表，请选用上述器材进行检测。

请你画出检测电路（画在下面的电路图上）	实验现象	实验结论

如图的电路，闭合开关，电路正常工作，图中电流表A₁、A₂、A₃、A₄对应的示数为I₁、I₂、I₃、I₄ ， 电压表V₁、V₂、V₃、V₄对应的示数为U₁、U₂、U₃、U₄ ． 下列说法正确的是（   ）



如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数。如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（    ）

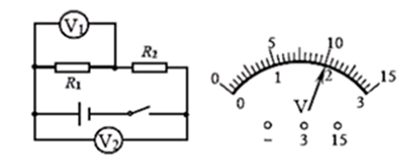

如下左图所示，当闭合开关后，两只电压表指针偏转均为右图所示，则电阻R₂两端的电压为（  ）

如图所示，电源电压不变，将滑动变阻器的滑片从某一位置移动到另一位置，电压表的示数由2V变为1V，电流表的示数则有 变为 ，则灯泡L的电功率变化了W。（忽略温度对灯丝电阻的影响）

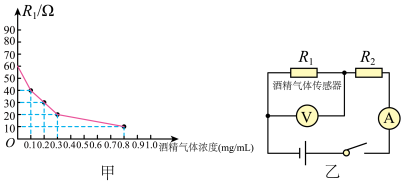

为防止酒驾事故的出现，酒精测试仪被广泛应用，有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示，当酒精气体的浓度为0时，R₁的电阻为60Ω，在图乙所示的工作电路中，电源电压恒为8V，定值电阻R₂=20Ω，求∶
