第2节 串、并联电路电压的规律 知识点题库

在如图所示的电路中，已知灯L₁的电阻比灯L₂的电阻大，开关闭合后，下列关于电路的说法正确的是（   ）

如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A、A₁的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S₁ ， 闭合S₂ ， 电压表示数为6V，电流表A的示数为0.3A；闭合S₁、S₂ ， 电流表A₁的示数为0.1A．（假设灯丝电阻不变）则下列说法中正确的是（　　）

如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U_甲：U_乙=5：3；当S断开，甲、乙两表为电流表时，两表示数比为I_甲：I_乙= ，此时R₁和R₂消耗的功率之比P_甲：P_乙= ．

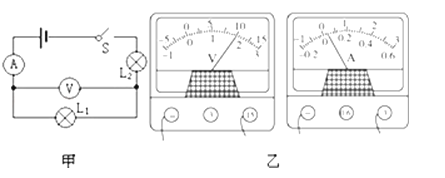

如图甲所示，电源电压15V，开关闭合后，电流表和电压表的示数如图乙所示．则电压表的示数是 V，L₂两端电压为 V．电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是

把两只灯泡并联后接到电源上，闭合开关发现灯泡L₁比L₂亮，则下列说法正确的是（  ）

如图所示的是李雷在物理实验课上连接的实物电路图，当他闭合开关后发现只有一盏灯亮，且电流表有示数，电压表无示数，则发光的小灯泡是（选填“L₁”或“L₂”），电路出现的故障是．

如图所示电路中，电源电压保持不变，R₁为滑动变阻器，R₂是一个定值电阻，开关S闭合后，当滑动变阻器的滑片P在变阻器的两端a、b之间滑动的过程中，电压表的最大示数为4V，电流表的示数变化范围是0.4A～1.2A，则P从a端滑动到b端的过程中，电阻R₂的电功率变化范围是 W至W．

两个定值电阻R₁与R₂的比值为3：5，把它们并联接入电路，通过它们的电流和电压之比为（   ）

如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω  1A”，灯泡标有“2.5V  1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（   ）

如图所示，R₁的电阻为10欧，R₂的电阻为20欧 . 开关S闭合后，电流表A1和A的读数之比为（        ）

在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（  ）

①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；

③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路．

如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障的原因可能是（   ）

如（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R₁和R₂两端的电压分别为V和V。

如图的电路中，R₁∶R₂＝3∶5，那么通过R₁和R₂的电流之比为，电压表V₁ 和V₂的示数之比为。

小刚同学连接如图电路，当开关S闭合时，小灯泡L不亮。于是利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（    ）

测试点	a、b	b、c	c、d
电压表示数	有示数	无示数	有示数

学习电学后，小明同学利用便携电学实验盒，在零碎时间里完成了好几个小实验。

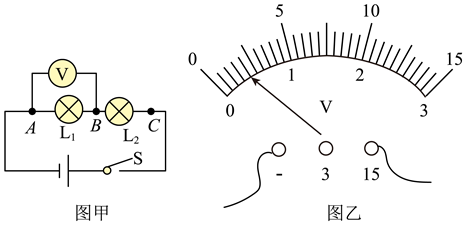

如图所示，甲是“探究串联电路的电压关系”的实验。

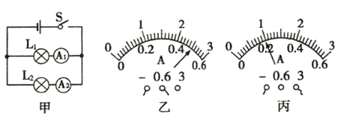

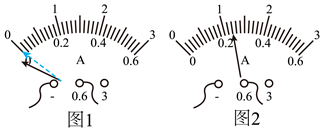

在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A₁、A₂示数分别如图乙、丙所示，则对灯泡，L₁、L₂两端电压大小的判断正确的是（  ）

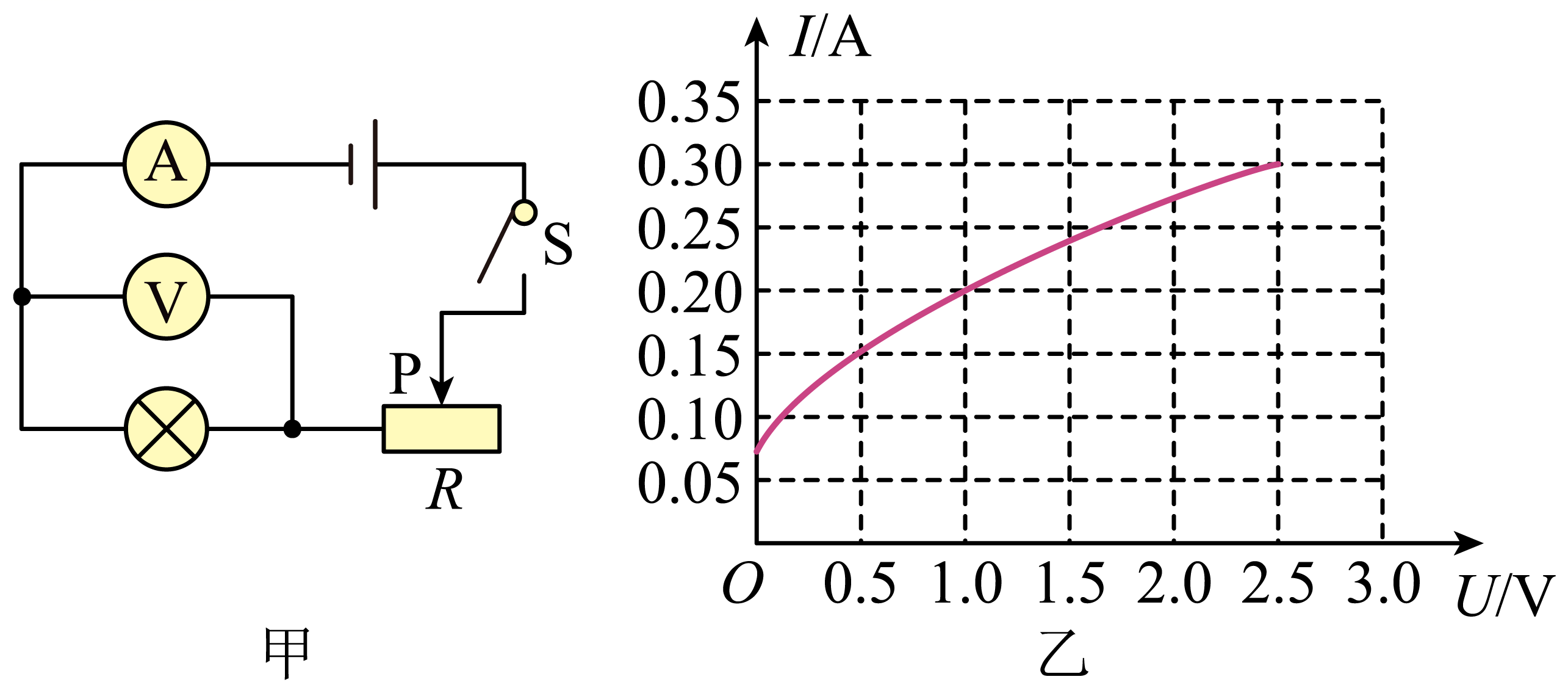

在测量小灯泡电功率的实验中，电路如图甲所示，电源电压恒为4V，小灯泡标有“2.5V”字样，滑动变阻器规格为“50Ω 1A”，实验得到小灯泡的I-Ｕ图像如图乙所示。求：

如图所示电路，电源电压不变，将滑动变阻器的滑片P移至最大阻值处，闭合开关，电流表示数为0.1A，小灯泡的功率为0.3W。移动滑片P使滑动变阻器最大阻值的接入电路，电流表示数为0.2A，小灯泡恰好正常发光且消耗的功率为1W。则电源电压是V，当小灯泡正常发光时，滑动变阻器消耗的功率为W。
