（1） 根据图甲，将图乙中的实物连接成电路。

（2） 连接电路时开关应处于状态；闭合开关前，滑动变阻器的滑片应移到最（选填“左”或“右”）端的位置。

（3） 在分析数据的基础上得出正确结论。实验数据记录如下：保持定值电阻R=20Ω不变，闭合开关S后，调节滑动变阻器R′，得到多组数据。在分析数据的基础上得出正确结论。实验数据记录如下：

表一：U=3V

实验次序	R/	I/A
1	5	0.6
2	10	0.3
3	20	0.15

表二：R=20

实验次序	R/	I/A
1	2	0.1
2	4	0.2
3	6	0.3

分析表1数据，可以得出的结论是分析表2数据，可以得出的结论是，滑动变阻器的作用是。

（4） 正确的实验步骤为：①让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数。

②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向（填“左”或“右”）移动，当观察到电压表示数为V时，记录电流表示数。

③将10Ω电阻换成15Ω电阻，闭合开关后发现：电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是（）

A．电流表坏了

B．滑动变阻器短路

C．电阻处接触不良

D．电阻短路

（5） 利用实验数据作出的I-R关系图线，与下图中的最接近__________。

（1） 把杠杆挂在支架上，实验前没有挂钩码时，发现杠杆右端下倾，可将右端螺母向边旋转（填“左”或“右”），使杠杆在水平位置平衡．实验过程中，使杠杆平衡在该位置的目的是：便于直接从杠杆上读出；

（2） 如甲图所示，当在A处悬挂三个相同钩码时，要使杠杆水平平衡，在B处应悬挂同样钩码数目为个；平衡后，在两边钩码的下方再各增加一个和上面同样的钩码，则杠杆保持平衡（选填“能”或“不能”）；

（3） 若某次实验中，用弹簧测力计竖直向上拉另外一个杠杆上的C点，如乙图所示，杠杆平衡时弹簧测力计的示数为F_a；若在C点斜向上拉，仍要求杠杆在水平位置平衡，此时弹簧测力计的示数为F_b ， 则F_aF_b (选填：“大于”、“小于”或“等于”)。

（1） 把天平放在水平台上，她发现天平右端托盘比左端位置高，这时她应向（填“左”或“右”）调节平衡螺母，使指针指在分度盘的处。

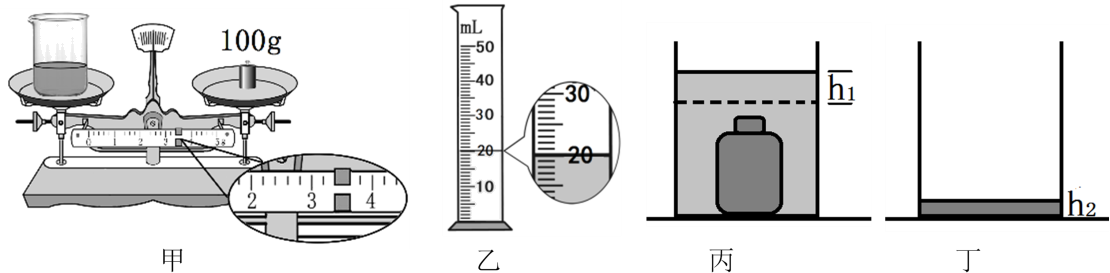

（2） 将烧杯中装入适量蜂蜜放在天平的左盘中正确测量后，右盘中砝码的质量和游码在标尺上的位置如图甲所示，其总质量为g，将一部分蜂蜜倒入量筒，量筒中液面位置如图乙所示，量筒中蜂蜜体积为cm³ ， 再用天平测量出烧杯和剩余蜂蜜的质量为74.8g，则蜂蜜的密度为g/cm³

（3） 他在整理器材的时候发现向量筒中倒入蜂蜜时，有几滴蜂蜜滴到了桌子上，那么他测量蜂蜜的密度值会（填“偏大”或“偏小”）。

（4） 菲菲又想出另一种方法来测量蜂蜜的密度，他又进行了如下实验

①在一轻质塑料小瓶中装满蜂蜜后（塑料小瓶质量、厚度忽略不计），放入装水的平底柱形容器中，塑料小瓶下沉。水面上升的高度为h₁ ， 如图丙所示；

②取出塑料小瓶，将其中蜂蜜适量倒入另一相同平底柱形容器中，不断调试使塑料小瓶在装水的平底柱形容器中悬浮。倒出的蜂蜜在另一相同平底柱形容器中液面的高度为h₂ ， 如图丁所示；

③蜂蜜密度的表达式为：ρ_蜂蜜=（已知水的密度为ρ_水）。
