如图，在竖直平面内由圆弧AB和圆弧BC组成的光滑固定轨道，两者在最低点B平滑连接。AB弧的半径为R，BC弧的半径为。一小球在A点正上方与A相距处由静止开始自由下落，经A点沿圆弧轨道运动。

（1）求小球在B、A两点的动能之比；

（2）通过计算判断小球能否沿轨道运动到C点。

如图1－5－14所示，用长为l的绝缘细线拴一质量为m、带电荷量为＋q的小球(可视为质点)后悬挂于O点，整个装置处于水平向右的匀强电场E中，将小球拉至悬线呈水平的位置A后，由静止开始将小球释放，小球从A点开始向下摆动，当悬线转过60°角到达位置B时，速度恰好为零，求：

(1)B、A两点的电势差U_BA；

(2)小球到达B点时，悬线对小球的拉力F_T.

某同学采用如图所示的装置探究“物体质量一定时，其加速度与所受合外力的关系”．

(1)该同学是采用v－t图像来求加速度的．下图是实验中打出的一条纸带的一部分，纸带上标出了连续的3个计数点，依次为B、C、D，相邻计数点之间还有4个点没有画出．打点计时器接在频率为50 Hz的交变电源上．打点计时器打C点时，小车的速度为__________m/s.(结果保留两位有效数字)

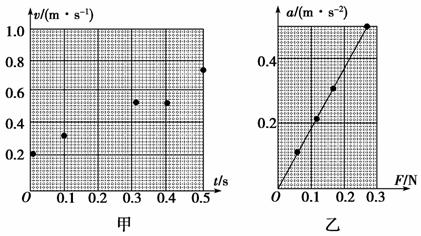

(2)其余各点的速度都标在了v－t坐标系中，如图甲所示．t＝0.1 s时，打点计时器恰好打B点．请你将(1)中所得结果标在图甲所示坐标系中(其他点已标出)，并作出小车运动的v－t图线；利用图线求出小车此次运动的加速度a＝__________m/s².(结果保留两位有效数字)

(3)该同学最终所得小车运动的a－F图线如图乙所示，从图中我们可以看出图线是一条过原点的直线．根据该图线可以确定下列判断中错误的是__________．

A．本实验中小车的质量一定时，其加速度与所受合外力成正比

B．小车的加速度可能大于重力加速度g

C．可以确定小车的质量约为0.50 kg

D．实验中配重的质量m远小于小车的质量M

在研究电磁感应现象的实验中所用器材如图所示．它们是：①电流表；②直流电源；③带铁芯的线圈A；④线圈B；⑤开关；⑥滑动变阻器(用来控制电流以改变磁场强弱)．

(1) (5分)按实验的要求在实物图上连线．(图中已连好一根导线)．

(2) (4分)若连接滑动变阻器的两根导线接在接线柱C和D上，而在开关刚刚闭合时电流表指针右偏，则开关闭合后滑动变阻器的滑动触头向接线柱C移动时，电流表指针将____(填“左偏”“右偏”或“不偏”)．将线圈A从线圈B中拔出时电流表指针将    (填“左偏”“右偏”或“不偏”)

某实验小组利用如图甲所示的实验装置测量物体的质量；一根跨过轻质定滑轮的轻绳一端与质量为m的重物P相连，另一端与待测物块Q（Q的质量大于m）相连，重物P的下端与穿过打点计时器的纸带相连，已知当地重力加速度大小为g。

(1)某次实验中，先接通频率为50Hz的交流电源，再由静止释放待测物块Q，得到如图乙所示的纸带，已知纸带上每相邻两计数点间还有四个计时点没有画出，由纸带可知待测物块Q下落的加速度大小a=_____m/s²（结果保留三位有效数字）。

(2)在忽略阻力的情况下，待测物块Q的质量可表示为M=_____（用字母m、a、g表示）。

(3)若考虑空气阻力、纸带与打点计时器间的摩擦及定滑轮中的滚动摩擦，则待测物块Q质量的测量值会_____（填“偏大”或“偏小”）。

某同学在做“互成角度的两个力的合成”的实验时，利用坐标纸记下了橡皮筋的结点位置O点以及两只弹簧测力计拉力的大小，如图(a)所示。

(1)有关此实验，下列叙述正确的是________。

A．两弹簧测力计的拉力可以同时比橡皮筋的拉力大

B．橡皮筋的拉力是合力，两弹簧测力计的拉力是分力

C．两次拉橡皮筋时，需将橡皮筋结点拉到同一位置O，这样做的目的是保证两次弹簧测力计拉力的效果相同

D．若只增大某一只弹簧测力计的拉力大小而要保证橡皮筋结点位置不变，只需调整另一只弹簧测力计拉力的大小即可

(2)图(b)所示是甲和乙两位同学在做以上实验时得到的结果，其中哪一个比较符合实验事实？(力F′是用一只弹簧测力计拉时的图示)。

在无线电仪器中，常需要在距离较近处安装两个线圈，并要求两个线圈的磁场相互影响小，即当一个线圈中有电流变化时，对另一个线圈中的电流的影响尽量小．则图中两个线圈的相对安装位置最符合该要求的是（　　）

A． B． C．    D．
