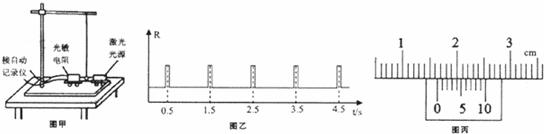

某同学在“利用单摆测重力加速度”实验中，采用光电传感记录振动情况．装置如甲图所示，摆球在垂直纸面的竖直平面内摆动，在摆球运动的最低点左、右侧分别放置一激光光源与光敏电阻；光敏电阻与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t变化图线如乙图所示，则：

（1）光敏电阻的阻值随光的强度增大而______（填：减小、增大或不变）；
（2）结合单摆的振动情况和图乙，分别可得该单摆的振动周期为______s；
（3）用游标卡尺测量摆球直径的结果如图丙所示．则小球的直径为______mm；
（4）若测得该单摆从悬点到球心距离为100.00cm，则当地的重力加速度值为______m/s²（结果保留三位有效数字）．

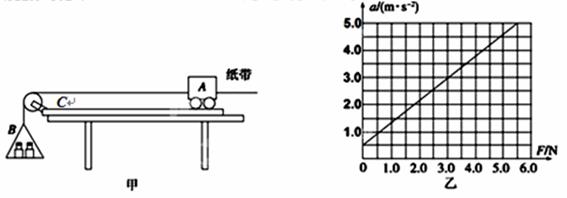

某实验小组欲以图甲所示实验装置“探究加速度与物体受力和质量的关系” 。图中A为小车，B为装有砝码的小盘，C为一端带有定滑轮的长木板，小车通过纸带与电磁打点计时器相连。（g = 10 m/s²）某同学通过调整木板倾角平衡好摩擦力后，在保持小车质量不变的情况下，挂上砝码盘后通过多次改变砝码质量，作出小车加速度a与砝码重力的图象如图乙所示。则根据图象由牛顿第二定律得小车的质量为       kg，小盘的质量为       kg。（计算结果均保留到小数点后两位）

如图为一列简谐横波在某时刻的波形图，已知质点P此时的运动方向如图所示，则可判定（    ）

A．波向右传播

B．质点a的振幅大于质点b的振幅

C．质点b比a先回到平衡位置

D．质点c与P的运动方向相反

矩形导线框abcd放在匀强磁场中，磁感线方向与线圈平面垂直，如图甲所示，磁感应强度B随时间变化的图象如图乙所示.在t＝0时刻，磁感应强度的方向垂直纸面向里，abcd固定不动，在0～4 s内，线框的ab边受安培力F随时间t变化的图象(F的方向规定以向左为正方向)是下图中的(　　)

如图所示，有一束平行于等边三棱镜截面ABC的单色光从空气射向E点，并偏折到F点。已知入射方向与边AB的夹角为θ=30⁰，E、F分别为边BC的中点，则

A．该棱镜的折射率为

B．光在F点发生全反射

C．光从空气进入棱镜，波长变小

D．从F点出射的光束与入射到E点的光束平行

对于蓝光和红光，下列说法正确的是

A．在该玻璃中传播时，红光比蓝光的速度小。

B．以相同的入射角从空气斜射入该玻璃中，蓝光折射角较大

C．用同一装置进行双缝干涉实验，蓝光的相邻条纹间距较大

D．从该玻璃中射入空气发生全反射时，红光临界角较大

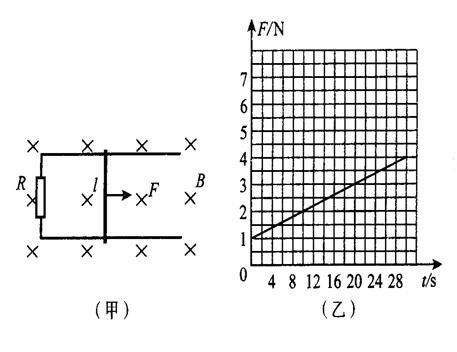

如图（甲）所示，一对平行光滑导轨放置在水平面上，两导轨间距l＝0.2m，电阻R＝1.0Ω；有一导体杆静止地放置在导轨上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B＝0.50T的匀强磁场中，磁场方向垂直轨道面向下。现用一外力F沿轨道方向拉杆，使之做匀加速运动，测得力与时间t的关系如图（乙）所示。求杆的质量m和加速度a.

一物体做匀加速直线运动，已知它的加速度为2m/s²，那么在任何1s内（　　）

A．物体的末速度一定等于初速度的2倍

B．物体的末速度一定比初速度大2m/s

C．物体的初速度一定比前1s的末速度大2m/s

D．物体的末速度一定比前1s的初速度大2m/s

如图所示，一个静止的质量为m、带电荷量为q的粒子（不计重力），经电压U加速后垂直进入磁感应强度为B的匀强磁场中，粒子打至P点，设OP＝x，

能够正确反应x与U之间的函数关系的是

一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口．管中盐水柱长为40cm时测得电阻为R，若溶液的电阻随长度、横截面积的变化规律与金属导体相同．则将管中盐水柱均匀拉长到50cm（盐水体积不变，仍充满橡胶管），盐水柱电阻变为（　　）

A．                      B．                      C．                     D．

如图所示，两物体A、B的质量分别为M和m，用跨过光滑定滑轮的轻绳相连，A物体静止在水平面上．若不计摩擦，A物体对绳的作用力大小为________；地面对A物体的作用力大小为 ________。

下列四个实验中，能说明光具有粒子性的是（    ）

下面关于光现象以及原理的叙述中正确的是（    ）

A．雨后天空出现彩虹，是光的干涉现象

B．照相机镜头上的增透膜，是光的偏振的应用

C．用光导纤维传播信号，是利用了光的折射原理

D．通过两枝铅笔的狭缝所看到的远处日光灯的彩色条纹，是光的衍射现象

如图所示，发电机输出功率P₁=100kW，输出电压U₁=250V，用户需要的电压U₄=220V，输电线总电阻为10Ω．若输电线中因发热而损失的功率为输送功率的4%，试求：

（1）发电机的输送电流I₁是多少？

（2）在输电线路中设置的升、降压变压器原副线圈的匝数比n₁：n₂=？、n₃：n₄=？

（3）用户得到的电功率P₄是多少？

在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R₁、R₂为定值电阻，R₃为滑动变阻器，C为电容器，、为理想电流表和电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是（　　）

如下图所示的四个图象中，属于晶体凝固图象的是（      ）

如图所示为交流发电机示意图，匝数n=100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B=0.5T的匀强磁场中绕OO′轴以50rad/s的角速度匀速转动，线圈和外部20Ω的电阻R相连接，已知线圈绕OO′轴转动时产生的电动势最大值E_m=NBSω，求：

（1）电压表和电流表示数？

（2）电阻R上所消耗的电功率是多少？

（3）由图示位置转过90°的过程中，通过R的电量是多少？

[来源:学*科*网]

如图，一直导体棒质量为m、长为l、电阻为r，其两端放在位于水平面内间距也为l的光滑平行导轨上，并与之密接；棒左侧两导轨之间连接一可控制的负载电阻（图中未画出）；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面。开始时，给导体棒一个平行于导轨的初速度v₀。在棒的运动速度由v₀减小至v₁的过程中，通过控制负载电阻的阻值使棒中的电流强度I保持恒定。导体棒一直在磁场中运动。若不计导轨电阻，求此过程中导体棒上感应动势的平均值和负载电阻上消耗的平均功率。

有一种测量压力的电子秤，其原理图如图6－2－16所示．E是内阻不计、电动势为6 V的电源．R₀是一个阻值为300 Ω的限流电阻．G是由理想电流表改装成的指针式测力显示器．R是一个压敏电阻，其阻值可随压力大小变化而改变，其关系如下表所示．C是一个用来保护显示器的电容器．秤台的重力忽略不计．试分析：

图6－2－16

(1)利用表中的数据写出电阻R随压力F变化的函数式．

(2)若电容器的耐压值为5 V，该电子秤的最大称量值为多少？

(3)如果把电流表中电流的刻度变换成压力刻度，则该测力显示器的刻度是否均匀？

如图所示，地面依次排放两块完全相同的木板A、B，长度均为L=2.5m，质量均为m2=150kg，现有一小滑块以速度v0=6m／s冲上木板A左端，已知小滑块质量=200kg，滑块与木板间的动摩擦因数为μ1，木板与地面间的动摩擦因数μ2=0.2。(最大静摩擦力与滑动摩擦力大小相等，取g=10m/s2)

（1）若货物滑上木板A时，木板不动，而滑上木板B时，木板B开始滑动，求μ1应满足的条件

（2）若μ1=0.4，求滑块运动时间。（结果用分数表示）
