如图所示为一款自行车夜间警示灯。灯由电池供电，可固定在车座支撑管上，当其感知到车在运动且为黑夜时，内部控制芯片就会启动红色LED警示灯。当车静止超过30秒，控制芯片使警示灯熄灭。以下对该将装置的说法合理的是（）

A . 自行车夜间警示灯的出现，推动了控制芯片技术的发展 B . 警示灯仅在车运动且为黑夜时启动，体现了设计的可持续发展原则 C . 用电池供电，警示灯使用一段时间就耗光能量，体现了技术的两面性 D . 自行车夜间警示灯的使用，体现了技术具有发展人的作用

下列选项中，不适合单独作为开关使用的是（）

A .

B .

C .

D .

如图所示为动车站的自动检票机，当乘客刷过合法的车票或身份证时，单片机会向电机发送开门指令，延时后自动关闭。用单片机、电机代替人体某些器官功能的为（）

A . 黑箱方法 B . 功能模拟方法 C . 联想法 D . 奇特性构思法

一般金属材料的加工包括以下步骤：划线、、、钻孔、连接、。

如图所示是智动公共自行车结构示意图。该自行车具有助力控制系统，车筐下方安装一体化电池及控制模块，车身中间内置中轴智能传感器和助力装置。骑车人不踩踏板，系统不提供动力踩动踏板，系统工作，中轴智能传感器及时检测骑行中的阻力及踏行频率信息，控制模块接收信息并处理，启动助力装置，为自行车提供相应的动力，自行车切换为混合动力模式，限速为每小时15公里，一旦超速，系统自动断电，切回到普通自行车骑行模式。请根据示意图及其描述，完成以下小题。

（1）关于智动公共自行车助力控制系统的分析，下列说法中不恰当的是（）

A . 系统的输入量是中轴智能传感器及时检测骑行中的阻力及踏行频率信息 B . 各子系统单独工作，都不能实现助力控制系统的功能，体现了系统的整体性 C . 选择助力装置时，既要考虑传感器的体积，又要考虑电池的容量等，体现了系统分析的综合性原则 D . 踩动踏板时，自行车骑行模式的切换控制是开环控制
（2）下列因素中，不属于该助力控制系统干扰因素的是( )

A . 自行车设定的限速 B . 一体化电池的续航性能 C . 大风环境 D . 智能传感器的可靠性

根据已有三视图，绘制其对应的正等轴测图（相关尺寸直接从图中量取）。

如图所示是一款便携式折叠椅，下列对折叠椅的设计分析和评价中，不正确的是（）

A . 既可作坐垫又可作椅子，符合设计的实用原则 B . 支架间采用松铆连接，主要是从“物”的角度考虑的 C . 为了便于携带及保证强度，要选择质量轻强度高的材料 D . 折叠或打开需要双手操作，既考虑了普通人群又考虑了特殊人群

下列关于台虎钳的说法正确的是（）

A . 在锯割、锉削、攻丝、套丝等操作中均要用到 B . 夹持工件时使锯割线处于水平，锉削时使锉削面保持竖直 C . 夹紧工件时，可以用铁锤敲击活动手柄加力 D . 丝杠、螺母和其他滑动表面要求经常保持清洁，但不能加油润滑

补全三视图所缺的 3 条图线

酸奶机的工作原理很简单，它通过温度选择器来设定所需要的温度（42℃左右），通过电子线路实现对加热器的控制，通过温度传感器检测酸奶温度，并以电子信号形式传递给控制端，控制装置将这个信号与来自温度选择器的信号进行比较，从而使酸奶机保持恒温，若把酸奶机作为被控对象，下列分析中不正确的是（）

A . 设定值是酸奶机的设定温度 B . 控制器是控制装置 C . 执行器是加热器 D . 检测装置是电子线路

请补全三视图中所缺的三条图线

据报道，某省首批试点的四家煤矿企业建设的紧急避险系统在今年6月1日以前，全部通过了煤矿安全监察局和煤炭集团公司联合组织的验收，并投入使用。矿山紧急避险系统包括：监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统和矿井通信联络系统“六大系统”，其中井下紧急避险系统有自救器、救生舱、避难所、防透水型固定式避难所等。则井下紧急避险系统是矿山紧急避险系统的（）

A . 系统 B . 子系统 C . 元素 D . 更大系统

如图所示是小通设计的某种磁控声光报警的电路图,根据电路图及描述,完成下面小题。

（1）下列对该电路的分析中不正确的是（）

A . 当检测到磁场时,蜂鸣器会响 B . R1断路，蜂鸣器一直不会响 C . 蜂鸣器响时，将R_p阻值调大，A点电位不变 D . a换成水位探头，可实现缺水报警
（2）小通调试电路无误后准备进行焊接，下列关于焊接操作不合理的是（）

A . 焊接R₁时，烙铁头要同时对R₁引脚与焊盘两部件进行加热，时间约为1—2秒 B . 为了提高焊接质量和效率,应选用大功率的75W外热式电烙铁 C . 焊接时,当烙铁头上有氧化的焊锡或锡渣,应在高温海绵上擦掉 D . 焊接过程中,电烙铁不能到处乱放,不焊时,应放在烙铁架上

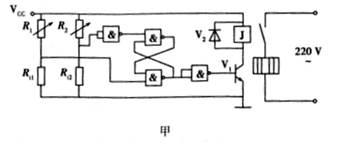

如图甲所示是小明利用基本触发器设计的温度控制电路，R_t1、R_t2是相同规格的负温度系数热敏电阻。该电路能将温度控制在37℃到39℃之间。

（1）控制电路中的基本触发器是由逻辑电路组成的（在“①与门；②与非门；③或门；④或非门”中选择正确的选项，将序号填写在横线处）。

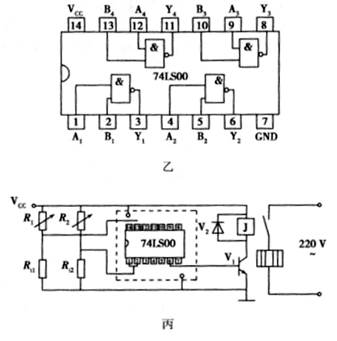

（2） 74LS00芯片的结构如图乙所示，请根据实验原理图，在图丙虚线框内完成电路图的连接。
（3）现需设计温度在37℃至39℃之间的指示电路（即37-39℃之间指示灯1亮）,请根据逻辑关系选择合适的逻辑门（与门、与非门、或非门），在图丁虚线框内完成指示灯电路的设计。
（4） R_t1是上限温度的传感器，R_t2是下限温度的传感器，调试后可正常工作。可变电阻R₁和R₂的大小关系为（在“①R₁>R₂；②R₁=R₂；③R₁<R₂”中选择正确的选项，将序号填写在横线处）；实际加热过程由于存在余热，往往使温度超过上限39℃，则可（在“①减小R₁；②增大R₁；③减小R₂；④增大R₂”中选择正确的选项，将序号填写在横线处）。

如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明（）

A . 在温度升高时，该热敏电阻阻值变大 B . 在温度升高时，该热敏电阻阻值变小 C . 半导体材料温度升高时，导电性能变差 D . 半导体材料温度升高时，导电性能变好

下列属于拱结构特点的是（）。

①矩形平面

②美观

③有利于承载。

A . ①② B . ①③ C . ②③ D . ①②③

显示器是电视机的核心部件，它经历了一系列发展革新阶段。早期的 CRT 显示器画面扭曲失真，且形体厚重。于是设计师们试图设计出具有高清画质、超大超薄的显示器。设计师们的平板化设计使电视机技术得以发展和完善。而技术的日趋成熟，也使得电视机的种类更加丰富多彩，液晶、等离子等电视机纷纷亮相于世人面前。结合上述材料分析，以下有关技术与设计的关系，说法错误的是（）

A . 平板化设计是电视机技术发展的重要驱动力 B . 平板化设计促进电视机技术的更新 C . 平板化设计是电视机技术的平台，没有平板化设计作基础，电视机技术将难以实现 D . 显示器技术的更新为电视机的多样化设计提供广阔的发展空间

恒温式燃气热水器的操作过程为：设定水温→打开水龙头→燃气燃烧。水龙头流出的水应保持在设定的水温，该系统为闭环控制系统，其反馈装置应检测的量是（）

A . 火焰的温度 B . 设定的水温 C . 出水管的水温 D . 进水管的水温

如图所示是一款木质画板，其高度可以通过滑槽和手拧螺丝调节，现有一颗手拧螺丝坏了，以下标准件可以代替图中手拧螺丝的是( )
