如图甲所示的榫卯结构，它由两根木条构成，其中一根木条的结构如图乙所示，下列关于另一条木条的设计方案中，最合理的是（）

A .

B .

C .

D .

如图甲所示的三角铁两块，需要用连接片和铆钉连接成如图乙所示，以下连接片的设计方案中最合理的是（）

A .

B .

C .

D .

要把钢板角上的弧形面锉平，现将钢板夹持在台虎钳上，下列夹持方式中，最合理的是（）

A .

B .

C .

D .

如图所示是一款新型课桌椅，客户试用后作出如下评价：设计新颖美观；桌椅连体结构和下部储物能充分利用空间；移动方便，适合分组学习。以上评价属于（）

A . 对最终产品的评价 B . 对设计过程的评价 C . 对设计方案的评价 D . 自我评价

如图所示为多功能挖瓤勺，不仅方便去籽，而且可以在挖瓤的同时，将果肉切条。材质为食品级PP，适合于哈密瓜、西瓜、芒果等多种水果。下列关于该产品设计的说法中，不正确的是（）

A . 材质为食品级PP，体现了设计的道德原则 B . 手柄的粗细和长短主要考虑人的动态尺寸 C . 挖瓤勺的齿状设计主要是考虑了设计的实用原则 D . 挖瓤勺拥有多种颜色主要是考虑了“人”的因素

在学习电子控制技术后，小民自主设计了如图所示的自动水位控制器，用于自动控制家用蓄水池中的水泵电动机，当水低于下限水位时，电动机自动接通电源而工作；当水灌满时，电动机自动断开电源。普通二极管和三极管均为硅管。请完成以下任务。

（1）电路中使用了两个电磁继电器，继电器线圈和转换开关的匹配正确的是（从A ．J1-JM，J2-JN；B ．J1-JN，J2-JM；C ．J1-JN，J2-JN；D ．J1-JM，J2-JM中选择合适的选项，将序号填入下划线处）；
（2）当水位从上限水位下降到下限水位的过程中，X和Y点的电位分别是（从A . 高电位，低电位；B . 高电位，高电位；C . 低电位，高电位；D . 低电位，低电位中选择合适的选项，将序号填入下划线处）；
（3）小民对设计好的电路进行安装，发现没有与非门，仅有或非门。请你把给定的触发器（或非门）和其他必要的电路连好，实现原有功能。
（4）在调试时，小民发现该电路缺少指示电路，人机关系较差。当水达到最高水位时，三盏LED灯均亮；当达到1/2水位时，两盏LED灯亮；当在最低水位时，仅有一盏LED灯亮。请补全虚线框中的电路，实现上述功能。

如图所示是某企业生产的一款拐杖。请完成以下任务：

（1）设计时提出以下要求，其中主要从“物”角度考虑的是（在A .腋垫和握手的高度可以调节；B .拐杖支架有足够的强度；C .橡胶脚垫与地面有足够的摩擦力中选择合适的选项，将序号填入横线处）；
（2）腋垫和握手处均采用发泡材料，实现了人机关系的目标（在A .高效\ B .安全\ C .舒适\ D .科学中选择合适的选项，将序号填入横线处）；
（3）确定高度H1的调节范围时，主要考虑使用者范围（在A .手掌到腋下的尺寸；B .鞋底到手掌的尺寸中选择合话的选项，将序号填入横线处）；
（4）为实现握手高度方便调节，图中部位握手与支架应采用连接。（在 A .元宝螺栓；B .六角螺栓；C .铆钉；D .膨胀螺栓中选择合适的选项，将序号填入横线处）；
（5）企业制造出样品后进行了试验，以下是其中的4个项目：
A. 将拐杖两端固定，水平悬空放置，在支架的中间挂200斤的重物；
B. 多次调节握手位置，并施加一定压力，检验连接强度；
C. 多次调节握手位置，并施加一定压力，检验连接强度；
D. 在不同光滑程度的路面上，检验橡胶脚垫的防滑情况。
试验中测试拐杖抗弯曲性能的是（在上述4个项目A～D中选择合适的选项，填入横线处）；
（6）若测试发现拐杖的强度不够，合理的改进措施是（在A .减小H1；B .增大H2；C .增大脚垫；D .增大支架管直径中选择合适的选项，将序号填入横线处）。

李林通过通用技术的学习，提出了一些保温杯性能试验方案。下列试验方案中不合理的是（）

A . 保温试验：将开水倒入保温杯内，测量温度，旋紧杯盖，2小时后再测量水的温度 B . 渗漏试验：往杯中加水后，旋紧杯盖，把保温杯横放在桌面上，观察是否有水渗漏 C . 内胆异味试验：旋紧杯盖一段时间后打开杯盖，用鼻子感受内胆的气味 D . 跌落试验：用铁锤敲击保温杯，观察保温杯是否损坏

小明活动课上意外骨折，回家躺床上休养，睡觉时需关上房间门，睡醒后又想开门透气。由于他脚受伤，起床开关门非常不便。于是他想设计电动装置来驱动门的开关。通过电机正反转，实现门在图a和图b状态之间的变化，电机轴的直径为20mm，如图c所示。请你帮助小明设计该装置的机械部分，设计要求如下：

①装置安装在门后，电机安装在墙上，门打开后不影响人的通行

②机械装置具有一定的稳定性和结构强度

③采用小型减速电机驱动，通过电机的正转或反转实现门的开关

④材料主要为3mm厚钢板，其他辅助材料自选

请完成以下任务：

（1）小明发现问题的途径是（在“A . 收集信息；B . 观察日常生活；C . 技术试验”中选择合适的选项，将序号填入下划线处）；
（2）设计装置时，不属于限制因素的是（在“A . 电机轴的直径；B . 3mm厚的钢板；C . 门的高度；D . 门可旋转角度”中选择合适的选项，将序号填入下划线处）；
（3）小明设想该装置安装后，采用遥控器来控制电机转动，一定时间后停止转动，实现门的开关。按照小明的设想，该装置控制方式属于（在“A . 开环控制；B . 闭环控制”中选择合适的选项，将序号填入下划线处）；
（4） ①画出机械部分的设计草图（电机可用方块代表），必要时用文字说明；
②在设计草图上标注主要尺寸。

小明学习了电子控制技术之后，设计了如下图所示的雨刷器自动控制系统原理图，控制过程如下：开关S闭合后，当湿敏电阻没有检测到雨水信号时，电机M不工作；当湿敏电阻检测到雨水信号时，555芯片产生振荡信号，驱动电机M正向转动、反向转动，从而控制雨刷器左右摆动。（555集成电路功能表如图所示）

（1）以下电子元器件没有用到的是（在以下选项中选择合适的一项，填入横线处）

A . B . C . D .
（2）当湿敏电阻检测到雨水信号时，集成运算放大器 A 点电位为（在 A. 高电平；B. 低电平中选择合适的一项，填入横线处）；雨刷器向右摆动时，电机M的电流方向为B→C，此时555集成电路3脚输出电位为（在 A .高电平；B .低电平中选择合适的一项，填入横线处）；
（3）在调试电路时发现雨刷器向右摆动时间正常，而向左摆动时间过短，合理的调节方式是（在A .C1调大；B .R6调小；C .R6调大；D .R7调小；E .R7调大；中选择合适的一项，填入横线处）；
（4）由于集成运算放大器损坏，现想用一个NPN型三极替代原有电路虚线框内电路功能，请在下图虚线框内选择合适的端子重新连接电路。

张爷爷喜欢种花草，家里已经摆放不下了。他想制作一个室内的花架。请你根据所学的知识为他设计一个方便实用的花架。

（1）请画出构思草图，并标注主要尺寸。
（2）请你根据要求简要说明设计方案。
（3）请列出制作所需要的主要材料及工具。

用全自动的洗衣机洗衣服需要1小时，用电饭锅煮饭需要30分钟，烧菜需要40分钟，吃饭需要20分钟，看报纸需要10分钟。如果每项工作依次做，需要2小时40分钟，而换一种流程把洗衣服、煮饭与烧菜这三项工作交替安排进行，就可以收到事半功倍的效果。这流程的优化的目的是什么？给我们带来了哪些启示与思考？

人们首先发现了什么问题而发明了电冰箱（）

A . 冰箱可以制作冰淇淋 B . 低温可以保鲜 C . 冰箱可以制作冰水 D . 冰箱可以冰镇啤酒

如图甲所示为小明家中的房间温度电子控制系统。当室外温度低，室内温度高时启动排风扇对房间降温。当室内外温度都高时，启动制冷机降温。控制电路的输入输出关系如图乙所示，R_t1和R_t2为同种型号热敏电阻。请完成以下任务：

乙

输入		输出
室外温度	室内温度	排风扇	制冷机
低	低	关闭	关闭
低	高	开启	关闭
高	低	关闭	关闭
高	高	关闭	开启

（1）小明用三极管驱动继电器，用继电器来控制排风扇和制冷机。请你选择合适的三极管，在虚线框中画出，并采用共发射极接法正确地连接电路；
（2）根据电路原理，M₁、M₂分别为(在“①Ｍ为排风扇，M，为制冷机；②Ｍ为制冷机，M₂为排风扇”中选择正确的选项，将序号填写在横线处)；
（3）根据题目描述及电路原理可知两热敏电阻为 (在“①正系数热敏电阻；②负系数热敏电阻”中选择正确的选项，将序号填写在横线处)；
（4）若小明想提高排风扇和制冷机启动时的室外温度设定值，降低排风扇和制冷机启动时的室内温度设定值，应该(在“①调大R_p1 ，调大R_p2；②调大R_p1 ，调小R_p2；③调小R_p1 ，调大R_p2；④调小R_p1 ，调小R_p2”中选择正确的选项，将序号填写在横线处)；
（5）电路搭接好后，两只继电器始终不能顺利吸合，可通过(在“①撤去R₁、R₂；②减小R₁、R₂；③增大R₁、R₂；④增大R₁ ，减小R₂；⑤减小R₁ ，增大R₂”中选择正确的选项，将序号填写在横线处)调节。

李雷在使用如图一所示的传统衣柜时发现，衣柜里的挂衣杆是水平安装的，但在使用过程中发现挂的衣服不是特别多，所以想改成如图二所示垂直安装，这样可以悬挂更多的衣物，但垂直安装感觉拿取和收纳不是特别便捷，为解决这个问题，请在长度1m，宽为0.8m，高为2m里的柜子里设计一款垂直安装的可伸缩挂衣杆。

设计要求如下：A.采用厚4mm的铝合金板制作，其他材料不限；

B.挂衣杆与柜子内部的顶部采用M5的自攻螺钉连接，且稳固连接；

C.挂衣杆可在700mm~1200mm范围内连续可调；

根据描述和设计要求完成下列问题：

（1）小明发现问题的途径是（在“A .观察日常生活；B .技术研究与技术试验；C .收集和分析信息”中选择合适的选项，将序号填入横线处）；
（2）制定设计方案前，需要明确设计的限制因素。以下因素中，、不属于设计的限制因素（在“A .李雷的能力； B .衣柜的长； C .挂衣杆的材料； D .衣服的大小”中选择合适的选项，将序号填入横线处）；
（3） ①画出可伸缩挂衣杆的设计草图，必要时可以文字说明；
②在设计草图上标出挂衣杆的主要尺寸；

如图是一款太阳能草坪灯。顶端是太阳能电池板，产生的电能可以提供给LED灯使用，白天产生的电能可以储存起来用于晚上的供电，白天充满电后会自动停止充电。夜幕降临时，草坪灯能自动点亮，白天灯自动熄灭。请回答下列问题。

（1）在草坪灯系统中，除了LED灯自动开关控制外，还有的自动控制是。
（2）请补充完整下面LED灯自动开关的控制系统框图。

① ②
（3）上述控制系统框图中检测光线强度的电子元器件是。
（4） LED灯晚上最大发光时间取决于白天充电电池充电存储的电量，这体现了系统的性。(选填“目的性”、“相关性”或“动态性”)

小强根据现有摩托车锁加装自动报警装置，成功制得了自动报警防盗锁并在杂志上作了介绍，某锁厂根据此材料生产出了这种防盗锁并投放市场，小强起诉锁厂侵权，法院却不予受理。根据此案例，以下说法正确的是（）

A . 小强没有申请专利，所以并不拥有防盗锁的专利权 B . 小强的发明已经过期失效 C . 在杂志上介绍就相当于获得了专利权 D . 以上说法都不正确

海南岛东部的铜鼓岭上有一块风都能吹动的巨石，人称“风动石”。但是，千百年来任凭风吹雨打和人推，巨石始终稳踞在铜鼓岭上。这个现象说明（）

A . 巨石是稳定的 B . 巨石不稳定 C . 巨石处于临界稳定 D . 巨石是否稳定不能判定

符合国家安全标准的灶具都带有熄火保护装置。点火后，火焰中的热电偶因受热产生电动势，其电流流过安全阀中的线圈，使安全阀吸合，打开进气孔。当火焰因意外熄灭，热电偶变冷，热电动势消失，安全阀在弹簧作用下关闭进气孔。关于该控制系统，以下说法中不正确的是（）

A . 传感器是热电偶 B . 执行器是安全阀 C . 热电偶的性能会影响点火时间，体现了系统的相关性 D . 热电偶的性能不良会引起熄火，体现了系统的动态性

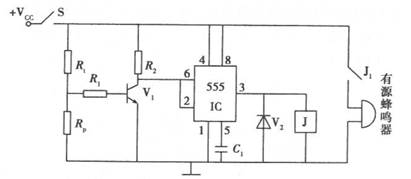

【加试题】如图是小明设计的高温报警器电路原理图，当温度达到或超过设定值时，蜂鸣器发出报警声。555集成电路的输入输出特性：2脚的电位低于V_cc的三分之一时，3脚输出高电平；2脚电位高于V_cc的三分之一，且6脚电位高于V_cc的三分之二时，3脚输出低电平。请根据描述和电路图完成以下任务：

（1）根据电路功能要求，Rt应选择 (在“A.正温度系数热敏电阻； B.负温度系数热敏电阻”中选择正确的一项填入中)；
（2）在测试电路时，小明用万用表测得三极管V₁的集电极和发射极之间的电压是0.2V，此时三极管V₁处于状态（在A .截止；B .放大；C .饱和中选择正确的一项填入横线中）；
（3）小明测试电路时，发现蜂鸣器始终不响，下列原因中可能的是（在A .三极管V，被击穿后短路；B .二极管V₂虚焊；C .电阻R_p短路中选择正确的一项填入横线中）。
（4）小明测试电路时，发现温度还未达到设定温度时就已经报警，为了实现设定温度报警，则可以(在“A.减小R1；B.调小Rp；C.调大Rp”中选择正确的一项填入横线中)；
（5）在测试过程中，小明将555集成电路损坏，准备用三极管来代替。请你帮助小明选择一个合适的三极管(NPN型或PNP型)，采用共发射极接法在下图的虛线框中画出三极管，并选择合适的接线端子完成电路的连线，要求保持电路原有的功能。
