如图所示的是小明设计的电热毯自动控温电路，Rt是热敏电阻，下列说法正确的是( )

A . Rt应选用PTC B . 二极管的作用是保护继电器 C . 将Rp1调大可以降低温控下限 D . 将Rp2调大可以降低温控上限

如图所示是一种手持式冲击钻。从人机关系的角度，下列分析中不正确的是（）

A . 三种工作模式对应不同的图形符号，考虑了信息的交互 B . 握柄尺寸的确定，考虑了人的静态尺寸 C . 排风口设计能防止马达因温度过高而烧坏，实现了人机关系的安全目标 D . 软胶握柄的设计，实现了人机关系的舒适目标

如图所示，电风扇旋转过程中，倾斜的扇叶将风向前推，扇叶的主要受力形式是（）

A . 受拉受剪切 B . 受弯曲受拉 C . 受扭转受剪切 D . 受压受剪切

下列对流程方框图的理解中不正确的是（）

A . 单向箭头表示时序不可以颠倒，双向箭头表示时序可以颠倒 B . 方框表示某个事项或活动，称为环节 C . 串行框表示须依次进行，称为串行环节 D . 并行框表示可由多人或在多个地点同时进行，称为并行环节

如图所示的电路，初始状态下按钮开关S1和S2闭合。下列关于该电路分析错误的是（）

A . 初始状态下，发光二极管L1熄灭，L2亮起 B . 开关S2断开，S1无论闭合还是断开，发光二极管的状态都不发生变化 C . 发光二极管L1和L2有可能同时亮或同时熄灭 D . 保持S2闭合，断开S1，发光二极管L1亮起；闭合S1，L1熄灭

小明发现家中阳台的晾衣架(如图1所示)无法升降，使用不是很方便，于是想将其改造成电动的可升降晾衣架。小明已经完成了部分结构的设计(如图2所示)，其中安装孔的直径为5mm，请你帮助小明完成剩余机械部分的设计，该机械部分安装在图示虚线框位置，设计要求如下：

A．采用小型减速电机驱动，通过电机的正反转实现装置的升降；

B．晾衣架能实现如图所示的升降范围；

C．装置有一定的强度和稳定性；

D．材料自选。

请完成以下任务：

（1）小明发现问题的途径是(在 “A . 收集与分析信息：B . 观察日常生活：C . 技术试验”中选择合适的选项，将序号填下划线处)；
（2）晾衣架下降后距离地面的高度主要考虑了的因素(在“A . 物；B . 人：C . 环境”中选择合适的选项，将序号填入下划线处)；
（3） ①画出机械部分的设计草图( 电机可用方块代替)，必要时用文字说明：
②在设计草图上标注主要尺寸；
（4）安装孔(如图3所示)与设计的机械部分之间的连接，下列连接件中最合适的是 (在下列选项中选择最合适的选项，将序号填入下划线处)

A . B . C .

2019年6月，中国建设银行在上海建立了国内第一家无人银行，用人脸识别的闸门和敏锐的摄像头来做安全检查的工作，机器人来回答相关的问题。这体现了技术的（）

A . 发展人 B . 解放人 C . 代替人 D . 限制人

一个问题的解决或一项任务的完成，除了设计对象所涉及的标准和因素的限制外，还受到问题解决者或设计者的主客观条件的限制。其中属于主观条件的是（）

A . 一定的人力、物力、财力以及时间 B . 一定的材料、资料等资源 C . 仪器、设备以及空间 D . 解决问题所需要的知识技能

下列关于系统的叙述中，不正确的是（）

A . 系统的整体功能通常大于组成系统的各部分的功能之和 B . 系统的目的性是指每个系统都具有某种目的，要实现一定的功能 C . 系统需要适应外部环境的变化 D . 在一个系统中，有时各子系统之间往往是互不相干的，甚至是相互对立的

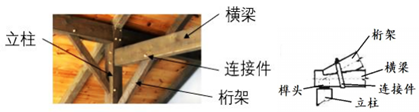

如图所示为木屋的承重结构及各组成部分的说明图，木屋抗震效果较好得益于木材自身的性能和结构的合理性。地震波主要以横波（水平抖动）和纵波（上下震动）的形式传递，以下关于木屋抗震结构设计的说法错误的是（）

A . 地震到来时榫头主要受剪切 B . 将右图连接件换成金属连接件可以提高结构的强度 C . 木屋的连接处采用桁架加强了木屋的强度 D . 地震时榫头和卯口开合转动，通过小量拔榫消耗地震能量

诸葛弩是三国时的诸葛亮对弩机进行的改进，可以连发十支箭。诸葛弩是严格按照图纸制作出来的，各个部件可以互换，战场上士兵可以从损坏的弩机上拆下完好的部件重新组装使用。诸葛弩的设计体现了（）

A . 实用原则 B . 可持续发展原则 C . 技术规范原则 D . 经济原则

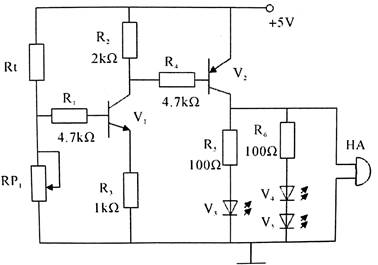

小明设计了如图所示的温度报警电路。当检测到的温度高于设定值后，V3随温度升高逐渐变亮，如果温度继续上升到一定值后，V4、V5开始变亮，最后蜂鸣器HA发出报警声。跟据电路图和功能要求完成下列任务：

（1）当温度升高时，热敏电阻Rt阻值（在 A .变大；B .变小中选择合适的选项，将序号填入横线处）；
（2）若要降低报警温度，则RP1阻值应（在 A .调大；B .调小中选择合适的选项，将序号填入横线处）；
（3）从V3变亮到V4、V5变亮过程中，三极管V1处于状态（在 A .截止；B .放大；C .饱和调小中选择合适的选项，将序号填入横线处）；
（4）小明搭建了测试电路，测试中，先固定RP1，然后改变温度，发现发光二极管V3、V4、V5无论温度高低都不亮。造成该现象不可能的原因是（在A .R1与电路虚焊；B .R3与电路虚焊；C .R6与电路虚焊中选择合适的选项，将序号填入横线处）；

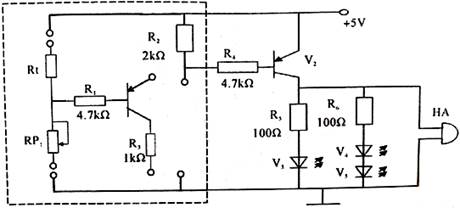

（5）小明在调试电路时，不小心损坏了三极管V1，但现在只有PNP型三极管来替代三极管V1来实现温度过高报警，请你帮助小明在下图虚线中选择合适的端子把线连好。

小明加工如图所示的小零件时，以下操作不恰当的是（）

A . 锯割操作时可适当添加润滑油 B . 锯割、锉削时可以戴手套操作 C . 图中②处的凹槽可以直接用手锯锯出 D . 图中①处圆角的加工可选用半圆锉

小明在通用技术实践课上，用长、宽、厚都适宜的钢板制作该零件，以下关于操作描述不正确的是（）

A . 锉削、锯割时可戴手套操作 B . 中间长槽可以在钻孔后通过锯割再锉削完成 C . 划线要用到划规、划针、样冲、铁锤等工具 D . 为防止崩齿，起锯时锯条应与地面平行，并与钢板保持垂直

如图所示是管子台虎钳，转动加力杠，在上下牙块间夹紧管子的过程中，下列关于管子台虎钳的分析，正确的是（）

A . 夹紧丝杠受压，活动锁销受剪切 B . 加力杠受扭转，手柄受拉 C . 上下牙块受压，钳架受压 D . 钳架与夹紧丝杠的连接属于铰连接

摩托车事故中驾乘人员死亡的70％以上都是没有戴头盔或者是头盔质量不合格造成头部受伤所致。质量合格的安全头盔能有效保护人的头部，是因为（）

A . 合格头盔制作优良，戴在头部与头部形成一个整体，是一个坚固的实体结构 B . 合格头盔的密封性好，里面的空气能起到缓冲撞击的作用 C . 合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部 D . 合格头盔视野清晰，可以帮助车主避免交通事故的发生

将一长方形铝块加工成如图所示的小型工件，其中两个竖直通孔孔径均为6mm，请完成以下题目：

（1）请补充完整该工件合理的制作过程：→→ →（①划线②锯割③钻孔④锉削将序号填写在横线处）
（2）制作该工件，需要用到的工具或设备是（至少写出4样）
（3）若需要将上平面的光滑圆孔加工成螺纹孔，则必须进行（①“攻丝”②“套丝”）工艺操作，需要用到的工具是（①丝锥与攻丝扳手；②板牙与套丝扳手；③丝锥与麻花钻头。将序号填写在横线处）

在日常生活中重心的位置是决定结构稳定性的一个重要因素，以下哪一种结构不是利用降低重心高度来实现其稳定状态的（）

A . 电风扇的底座 B . 儿童陀螺玩具 C . 自行车的支撑架 D . 不倒翁玩具

如图a所示是小明在通用技术实践课上设计的夹持在水龙头上的挂钩，现用一大小合适的钢块加工如图b所示的部分。下列加工工艺及其工具搭配不合理的是（）

A . 划线：划针、划规和钢直尺 B . 冲眼：样冲和铁锤 C . 锯割：手锯和台虎钳 D . 钻孔：手摇钻和平口钳

开环控制与闭环控制的根本区别在于：闭环系统应用做用来减小系统的误差，它可以提高控制的精度和抗干扰性能。
